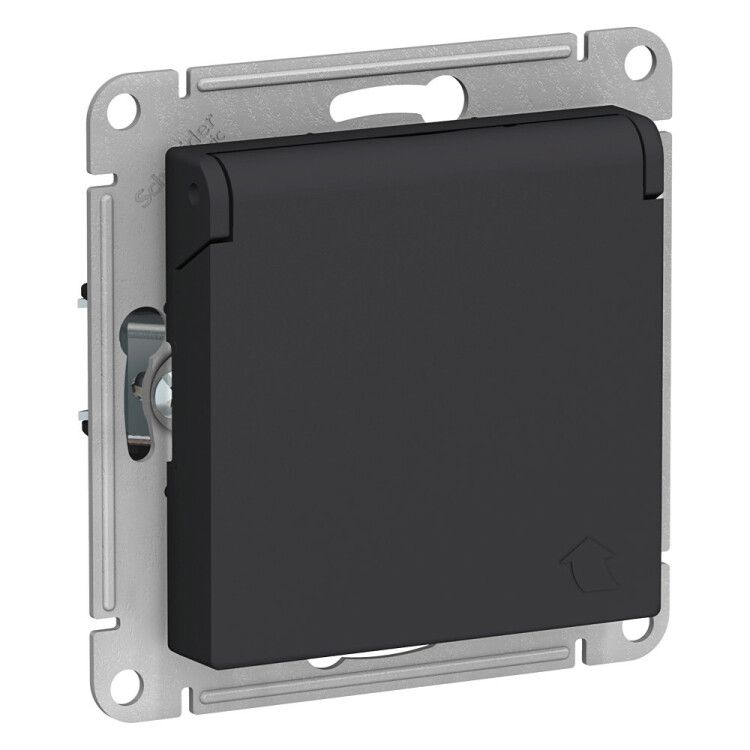

Механизм розетки 1-м СП ATLAS DESIGN с заземл. защ. шторки крышкой 16А IP20 карбон SchE ATN001046 APC

Розетка с заземлением, со шторками, с крышкой, 16А, механизм, цвет карбон, SE от Systeme Electric (серия AtlasDesign) - это механизм для скрытой установки, предназначенный для безопасного подключения бытовых и профессиональных устройств в сетях 220–250 В. Модель совмещает защиту от случайного доступа, надежное заземление и эргономичный матовый корпус, подходящий для жилых и общественных помещений.

Назначение и область применения

Розетка с заземлением, со шторками, с крышкой, 16А, механизм, цвет карбон, SE используется там, где важна безопасность и долговечность: в квартирах, офисах, школах, медицинских учреждениях и других помещениях с повышенными требованиями к электрооборудованию. Подходит для подключения нагрузок до 3,5 кВт - компьютеров, зарядных устройств, маломощных приборов и оборудования с металлическими корпусами.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество фаз: 1
• Заземление: да (трехконтактный контакт)
• Количество активных контактов: 2
• Максимальное сечение кабеля: 4 мм2
• Способ подключения: винтовой зажим
• Способ монтажа: скрытая установка в монтажную коробку
• Минимальная глубина монтажной коробки: 43 мм
• Габаритные размеры: 71×71×43 мм
• Степень защиты: IP20 (защита от пальца, но не от воды и пыли)
• Ударопрочность: IK01 (минимальная защита от механических ударов)
• Материал корпуса: термопласт, без галогенов
• Цвет: черный, матовая поверхность
• Тип комплектации: механизм с накладкой
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C)
• Нормативный документ: МЭК 60884-1

Совместимость и монтаж

Розетка с заземлением, со шторками, с крышкой, 16А, механизм, цвет карбон, SE совместима с любыми стандартными монтажными коробками глубиной от 43 мм. Для установки требуется предварительно подготовленная ниша в стене. Кабели подключаются через винтовые зажимы - рекомендуется использовать провода с медными жилами сечением до 4 мм2. Наличие суппорта позволяет легко выровнять механизм внутри коробки. После подключения закрепите накладку винтами - она плотно фиксируется и не болтается.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1 и имеет защиту от случайного контакта благодаря шторкам - они автоматически закрываются при отсутствии вилки. Заземляющий контакт снижает риск поражения током при пробое изоляции устройства. Конструкция выполнена из материалов без галогенов - при возгорании не выделяют токсичных паров. Однако степень защиты IP20 исключает использование в сырых местах: ванных комнатах, бассейнах, на улице.

Особенности конструкции

Лицевая панель изготовлена из прочного ABS-пластика с матовым покрытием - не царапается при регулярном использовании и не блестит, что делает её незаметной в интерьере. Шторки обеспечивают дополнительную защиту детей от попадания предметов в контакты. Крышка не является герметичным элементом - она служит лишь декоративной и защитной рамкой. Механизм не требует специального питания и работает в обычной сети 220 В.

Преимущества

• Шторки предотвращают случайное попадание посторонних предметов в контакты
• Заземление повышает безопасность при работе с металлическими приборами
• Матовое покрытие не оставляет следов от пальцев и хорошо сочетается с современным дизайном
• Поддержка винтового подключения - удобно для монтажника, особенно при использовании многожильных кабелей
• Соответствие нормам МЭК 60884-1 гарантирует соответствие европейским стандартам безопасности

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от влаги
• Не подходит для мощных нагревательных приборов свыше 3,5 кВт
• Не имеет индикации включения - нельзя определить, включен ли ток визуально
• Требует минимум 43 мм глубины монтажной коробки - не подойдет для старых домов с поверхностной проводкой
• IK01 - минимальная ударопрочность; не рекомендуется для мест с высоким риском механических воздействий (например, производственные участки)

Примеры использования

• Розетка в спальне для зарядки телефона и ночника
• Установка в детской комнате - шторки препятствуют доступу к контактам
• Подключение принтера, фена или кофеварки в офисе
• Монтаж в учебных классах, больницах, административных зданиях

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - меньше 43 мм не позволит установить механизм полностью
• При подключении используйте только медные провода - алюминиевые не допускаются
• Не затягивайте винты слишком сильно - можно повредить пластиковые зажимы
• При замене старой розетки убедитесь, что заземляющая жила есть в вашей проводке - иначе функция заземления будет бесполезна
• Розетка с заземлением, со шторками, с крышкой, 16А, механизм, цвет карбон, SE от Systeme Electric идеально сочетается с другими элементами серии AtlasDesign - выбирайте одинаковые цвета и стиль для единого интерьера
