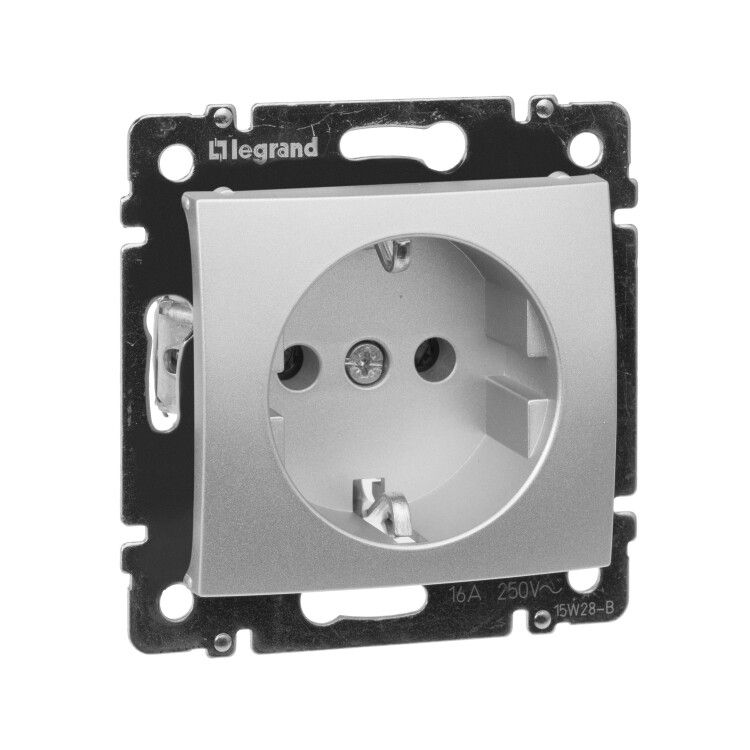

Розетка 1-местная с заземлением без защитных шторок 16А алюминий VALENA - 770120 Legrand

Розетка штепсельная с заземлением на винтах 16А IP20 алюминий - это устройство для безопасного подключения бытовой и профессиональной техники с заземлением, предназначенное для скрытой установки в стене. Произведена в серии Valena Classic, артикул 770120, соответствует требованиям к надёжности и долговечности в условиях постоянной нагрузки.

Назначение и область применения

Розетка штепсельная с заземлением на винтах 16А IP20 алюминий используется для подключения оборудования, требующего защитного заземления: стиральных машин, компьютеров, кухонных приборов, сварочных аппаратов и других устройств мощностью до 3680 Вт. Подходит для монтажа в жилых домах, офисах, торговых центрах и производственных помещениях с внутренней электропроводкой. Устройство обеспечивает безопасную работу в системах TN-S и TN-C-S, где есть выделенный защитный проводник PE.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Ударопрочность: IK04 - выдерживает удар энергии 0,5 Дж (соответствует легкому механическому воздействию)
• Тип подключения: винтовые клеммы - надёжное соединение с медными проводами сечением до 2,5 мм2
• Количество постов: 1
• Количество фаз: 1
• Материал корпуса: пластик, не содержащий галогенов
• Отделка: глянцевая лакированная поверхность, серый цвет
• Габариты: 71×71×43 мм
• Диапазон рабочих температур: от -5 C до +40 C
• Проходные функции: да - позволяет прокладывать провода через заднюю часть механизма
• Тип комплектации: механизм с накладкой - готов к установке в монтажную коробку

Совместимость и монтаж

Розетка штепсельная с заземлением на винтах 16А IP20 алюминий совместима с любыми стандартными монтажными коробками для скрытой установки. Крепится двумя способами: на шурупы и за счёт распорных элементов - обеспечивает плотную фиксацию даже в слегка деформированных коробках. Для монтажа требуется минимум 0 мм глубины - то есть подходит даже для очень плоских коробок. Подключение выполняется через винтовые клеммы: фаза (L), ноль (N) и заземление (PE) - все контакты имеют маркировку. Обязательно соблюдайте полярность и затягивайте винты усилием 0,2–0,3 Нм - перетягивание может повредить контактные площадки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.53 и IEC 60884-1. Защита контактов предотвращает случайное прикосновение к токоведущим частям после установки. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве. Лакированная поверхность устойчива к истиранию и легко моется. Ударопрочность IK04 гарантирует сохранность при случайном ударе инструментом или предметом.

Преимущества

• Надёжное винтовое подключение - исключает ослабление контактов со временем
• Проходные функции - позволяют прокладывать кабели без лишних изгибов и потерь длины
• Совместимость с большинством монтажных коробок - упрощает замену старых розеток
• Высокая степень механической прочности - устойчивость к повреждениям при монтаже и эксплуатации
• Экологически безопасный материал - не содержит галогенов, что важно для помещений с высокими требованиями к пожарной безопасности

Ограничения применения

• IP20 - не предназначена для влажных помещений (ванна, баня, бассейн, улица)
• Не подходит для установки в местах с температурой ниже -5 C - возможна хрупкость материала
• Не имеет индикации включения - нельзя определить состояние питания визуально
• Не рассчитана на многократное подключение/отключение тяжёлых нагрузок - рекомендуется использовать с автоматическими выключателями
• Не подходит для установки в металлические коробки без изоляционных вставок - риск замыкания на корпус

Примеры использования

• Подключение стиральной машины в ванной комнате (при наличии внешнего заземления и отдельного автомата)
• Розетка для компьютера и монитора в офисе
• Питание сварочного аппарата на производстве
• Установка в кухне рядом с холодильником и микроволновой печью
• Замена устаревшей розетки в квартире с новой проводкой типа TN-S

Практические советы

• Перед монтажом проверьте целостность заземляющего провода - он должен быть подключен к щиту, а не просто “закорочен” на ноль
• Используйте провода сечением 1,5–2,5 мм2; более тонкий провод может перегреться при 16 А
• При установке в деревянные коробки - убедитесь, что винты не задевают древесину слишком сильно, чтобы не треснула пластиковая рамка
• Если розетка будет использоваться для мощного оборудования - лучше выбрать автоматический выключатель на 16 А с типом C
• При замене старой розетки - снимите напряжение, проверьте отсутствие тока тестером, даже если рубильник выключен
• Розетка Valena Classic 770120 совместима с другими изделиями серии Valena - можно создать единый дизайн интерьера
