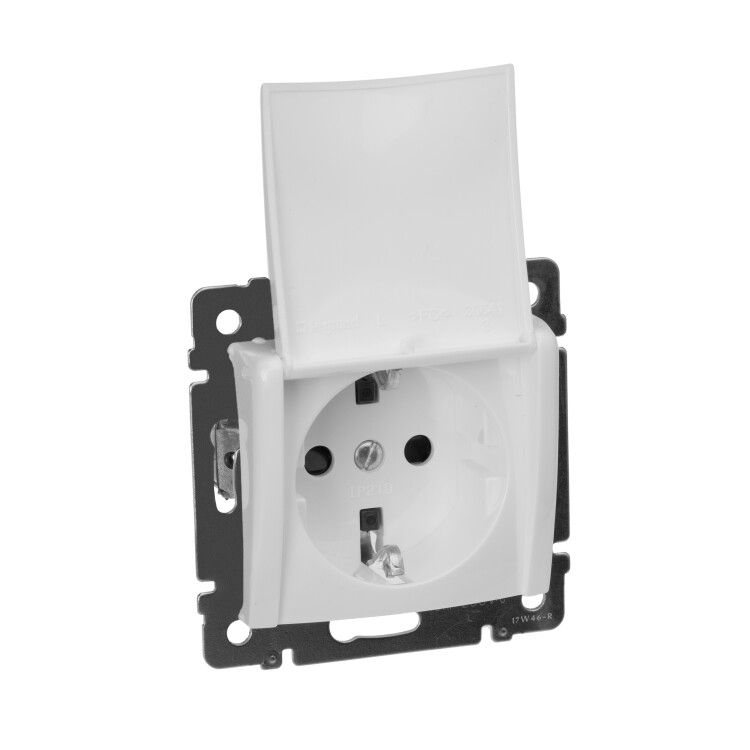

Розетка 1-м СП Valena 16А IP21 2P+E с заземл. защ. шторки крышкой винты механизм бел. IEK 774422 Legrand

Розетка силовая Legrand Valena 774422 - это надёжное решение для скрытой установки в бытовых и промышленных сетях с напряжением до 250 В и током до 16 А. Модель с заземлением, защитными шторками и винтовым механизмом обеспечивает безопасное подключение оборудования, особенно там, где важна защита от случайного доступа к контактам. Белый глянцевый корпус и компактные габариты позволяют легко интегрировать её в интерьеры и распределительные коробки.

Назначение и область применения

Розетка силовая Legrand Valena 774422 предназначена для постоянного подключения мощных потребителей: станков, насосов, сварочных аппаратов, конвейеров, систем вентиляции и другого оборудования с током до 16 А. Подходит для помещений с нормальной влажностью - офисов, мастерских, цехов, жилых домов. Установка выполняется исключительно в монтажные коробки для скрытого монтажа. Не рекомендуется для использования на улице или во влажных помещениях из-за ограниченной степени защиты IP21.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50 / 60 Гц
• Количество фаз: 1
• Заземление: есть (2P+E - два фазных контакта + заземление)
• Степень защиты: IP21 - защита от пальцев и капель воды, падающих вертикально
• Ударопрочность: IK04 - выдерживает удар энергии 0,5 Дж (например, от падающего инструмента)
• Материал корпуса: пластик, без галогенов
• Цвет: белый, глянцевая отделка
• Габариты: 71×71×51 мм
• Диапазон рабочих температур: от –5 C до +40 C
• Тип механизма: винтовой, с откидной крышкой
• Количество постов: 1
• Проходные функции: да - позволяет протянуть кабель через внутреннюю часть устройства

Совместимость и монтаж

Розетка Legrand Valena 774422 совместима со стандартными монтажными коробками для скрытой установки с глубиной не менее 45 мм (не указано минимальное значение, но реальная установка требует минимум 45–50 мм для свободного размещения механизма). Кабель подключается через винтовые клеммы. Диаметр жил: 1,5–2,5 мм2 - можно подключать один или два провода на каждую клемму. Для точного снятия изоляции предусмотрен встроенный шаблон. Жилы допускается зачищать и скручивать вручную - инструмент не обязателен. Крепление происходит на шурупы и в распор - механизм плотно фиксируется в коробке.

Безопасность и стандарты

• Защитные шторки предотвращают доступ к токоведущим частям при отсутствии вилки - снижают риск поражения током, особенно в детских или общественных зонах
• Соответствует требованиям европейского стандарта Schuko (по типу контактов)
• Изделие не содержит галогенов - при возгорании не выделяет токсичных паров
• Степень защиты IP21 соответствует условиям внутри помещений; не подходит для влажных или пыльных сред

Преимущества

• Винтовой механизм обеспечивает прочное и долговечное соединение - меньше риска ослабления контактов со временем
• Откидная крышка защищает контакты от пыли и случайного прикосновения, не требует демонтажа для проверки
• Компактный размер и глянцевая поверхность легко сочетаются с современным дизайном интерьера
• Простота монтажа: возможность подключения без инструмента и наличие шаблона для зачистки повышают скорость установки
• Высокая механическая прочность (IK04) - устойчивость к ударам в условиях производства

Ограничения применения

• Не предназначена для открытой установки - требуется обязательная монтажная коробка
• IP21 не обеспечивает защиту от брызг, струй воды или пыли - нельзя использовать в сырых помещениях, на улице, в цехах с высокой запылённостью
• Нет индикации состояния - невозможно определить, включена ли розетка визуально
• Не поддерживает автоматическое отключение - не имеет УЗО или тепловой защиты
• Максимальная площадь сечения кабеля - 2,5 мм2; более толстые провода не войдут в клеммы

Примеры использования

• Электродвигатель насоса в системе водоснабжения дома
• Сварочный аппарат в автосервисе
• Конвейерная лента на пищевом производстве
• Оборудование для тестирования электроинструментов в мастерской
• Розетка для переносного генератора в закрытом техническом помещении

Практические советы

• Перед монтажом обязательно проверьте глубину монтажной коробки - она должна позволять полностью утопить механизм, чтобы лицевая панель плотно легла на стену
• При подключении используйте только медные жилы - алюминий несовместим с этим типом клемм
• Не затягивайте винты слишком сильно - это может повредить изоляцию или деформировать клемму
• Для очистки поверхности применяйте мягкие ткани и нейтральные моющие средства; перед применением протестируйте на малозаметном участке
• Если планируете использование в местах с возможным попаданием влаги - рассмотрите замену на модель с IP44 или выше
• При замене старой розетки убедитесь, что заземляющий проводник правильно подключен - без него защитные шторки теряют смысл
