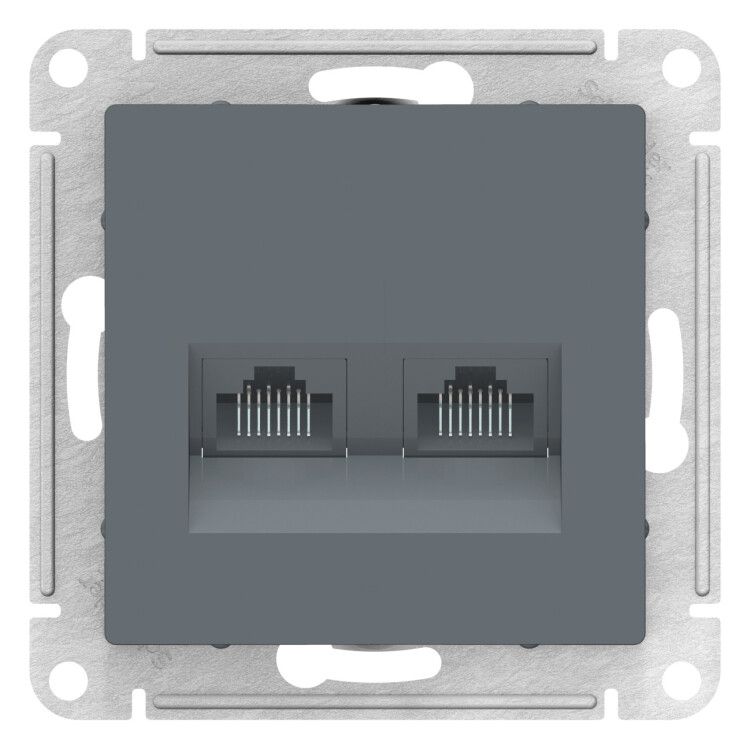

Механизм розетки компьютерной 2-м ATLAS DESIGN RJ45 + кат.5e грифель SchE ATN000785 APC

Розетка компьютерная двойная RJ45+RJ45, категория 5E, механизм, цвет грифель, SE от Systeme Electric - это внутренний модуль для организации точек подключения сетевых устройств в офисах, серверных и рабочих зонах. Артикул atn000785 выполнен в виде механизма с накладкой, совместим с монтажными коробками стандарта и обеспечивает надёжное соединение двух Ethernet-устройств одновременно.

Назначение и область применения

Розетка компьютерная двойная RJ45+RJ45, категория 5E, механизм, цвет грифель, SE предназначена для подключения сетевого оборудования через кабели категории 5E - например, компьютеров, IP-камер, телефонов VoIP, принтеров и коммутаторов. Подходит для установки в стеновые монтажные коробки в помещениях с нормальным уровнем влажности и температурой. Часто используется в офисах, учебных классах, call-центрах и на производстве там, где требуется несколько точек доступа в локальную сеть.

Технические характеристики

• Категория: 5E - поддерживает передачу данных до 1 Гбит/с на расстоянии до 100 метров
• Количество разъёмов: два порта RJ45 (8P8C), каждый с индивидуальным контактом
• Номинальный ток: 0,35 А - рассчитана исключительно на слаботочные сигналы Ethernet, не для питания устройств
• Степень защиты: IP20 - защищает от случайного прикосновения к токоведущим частям, но не от воды и пыли
• Материал корпуса: ABS-пластик - устойчив к механическим повреждениям и УФ-излучению
• Цвет: серый («грифель») - сочетается с большинством интерьерных решений
• Габариты: 71×71×38 мм - соответствует стандартным монтажным коробкам
• Направление выхода кабеля: наклонный - снижает нагрузку на контактные площадки при протяжке провода
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, включая неотапливаемые зоны зимой
• Нормативный документ: ФЕАТ.434620.053 ТУ - соответствие требованиям технических условий

Совместимость и монтаж

Розетка компьютерная двойная RJ45+RJ45, категория 5E, механизм, цвет грифель, SE - это механизм без лицевой рамки, требует установки в стандартную монтажную коробку глубиной не менее 40 мм. Крепится на два шурупа и распорные лапки, что обеспечивает жёсткую фиксацию даже при частом подключении/отключении кабелей. Сальник в комплекте позволяет герметично ввести кабель, предотвращая перегибы. Монтаж выполняется после окончательной отделки стен. Для подключения используйте кабель UTP/STP категории 5E или выше, соблюдая цветовую схему T568A/B.

Безопасность и стандарты

Изделие не предназначено для работы с высоким напряжением. Номинальный ток 0,35 А гарантирует безопасность при использовании только для передачи данных. Соответствует требованиям ТУ ФЕАТ.434620.053. Применение вне указанных условий (например, в сырых помещениях или при подаче питания через PoE-инфраструктуру без проверки совместимости) может привести к отказу контактов.

Преимущества

• Два порта в одном модуле - экономия места в монтажной коробке
• Усиленные монтажные лапки - минимизация люфта и деформации при эксплуатации
• Наклонный выход кабеля - снижение риска обрыва внутри разъёма
• ABS-пластик с антицарапающим покрытием - сохраняет внешний вид при длительном использовании
• Совместимость с системой AtlasDesign - возможность замены и унификации с другими элементами серии

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, кухня, подвал) - степень защиты IP20 не предусматривает защиту от брызг
• Не предназначен для подачи электроэнергии - не используйте с PoE-инжекторами без проверки совместимости устройства и кабеля
• Не рекомендуется для наружного монтажа - материал и конструкция не рассчитаны на воздействие осадков и перепадов температур
• Подходит только для кабелей с диаметром жилы до 0,5 мм2 - более толстые провода могут не войти в сальник

Примеры использования

• Две точки подключения в рабочем месте сотрудника: один порт - для компьютера, второй - для IP-телефона
• Установка в серверной комнате рядом с малым коммутатором для подключения нескольких устройств
• Обустройство кабельных каналов в образовательных учреждениях - две розетки вместо двух отдельных модулей
• Подключение камер наблюдения в коридорах офиса, где требуется два входа для redundancy или тестирования

Практические советы

• Перед монтажом проверьте диаметр отверстия в стеновой коробке - он должен соответствовать габаритам 71×71 мм
• Используйте кабель категории 5E или выше; применение категории 5 может снизить скорость передачи данных
• Заводите кабель через сальник равномерно, без резких изгибов - это продлит срок службы контактов
• При сборке системы используйте одну схему обжима (T568A или T568B) по всей трассе - избежите проблем с согласованием
• Этот механизм можно использовать как часть единой системы AtlasDesign - все элементы серии имеют единый дизайн и крепление
