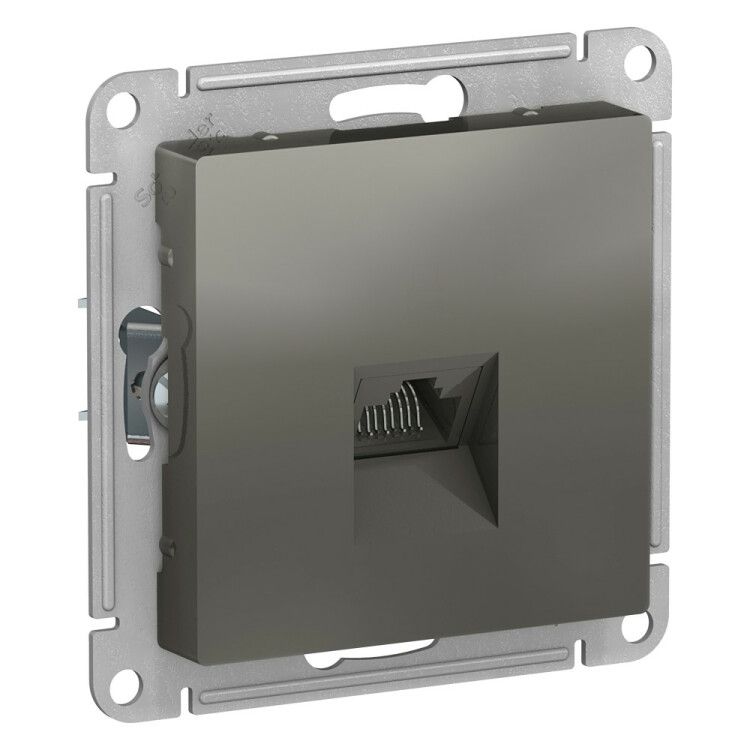

Механизм розетки компьютерной ATLAS DESIGN RJ45 сталь SchE ATN000983 APC

Розетка компьютерная RJ45 кат.5E механизм сталь SE от Systeme Electric (артикул atn000983) - это скрытый модуль для подключения сетевых устройств через Ethernet-кабель категории 5E. Подходит для установки в стеновые коробки в офисах, серверных и учебных помещениях.

Назначение и область применения

Розетка компьютерная RJ45 кат.5E механизм сталь SE предназначена для подключения персональных компьютеров, принтеров, IP-камер и другого оборудования к локальным сетям. Используется там, где требуется надёжное и эстетичное решение для проводной связи - в офисах, кабинетах, лабораториях, залах обучения. Механизм совместим со стандартными монтажными коробками глубиной 40–50 мм.

Технические характеристики

• Тип разъёма: RJ45, 8 контактов (8P8C)
• Категория кабеля: Cat.5E - обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 метров
• Номинальный ток: 0,35 А - рассчитана исключительно на слаботочные сигналы Ethernet, не для питания устройства
• Степень защиты: IP20 - защищает от доступа пальцами и крупным мусором, не предназначена для влажных помещений
• Способ монтажа: скрытая установка в стеновую коробку
• Направление выхода кабеля: наклонный - снижает нагрузку на контактную группу при протяжке кабеля
• Габариты: 71×71×38 мм - соответствует стандартному формату однопостовой рамки
• Материал корпуса: ABS-пластик - устойчив к царапинам и УФ-излучению
• Цвет: серый (металлик, имитация стали)
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ФЕАТ.434620.053 ТУ

Совместимость и монтаж

Розетка компьютерная RJ45 кат.5E механизм сталь SE - это механизм с накладкой, который устанавливается в стандартную монтажную коробку. Крепится двумя способами: на распорные лапки и дополнительно - на два самореза. Лапки усилены для прочной фиксации в бетонных или гипсокартонных коробках. Наличие сальника позволяет безопасно вводить кабель UTP/STP без повреждения жил. Для монтажа используйте кабель категории 5E или выше с оконцовкой по T568A/B. Не применяйте силовые кабели рядом с этим устройством - возможны помехи.

Безопасность и стандарты

Изделие соответствует требованиям ТУ ФЕАТ.434620.053 и имеет степень защиты IP20. Не предназначено для работы во взрывоопасных средах, на улице или в местах с постоянным воздействием воды. Номинальный ток 0,35 А указывает, что розетка работает только с данными, а не с питанием - подключение PoE-устройств требует внешнего источника питания.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную посадку даже в старых или деформированных коробках
• Наклонный выход кабеля снижает риск перегиба и уменьшает напряжение на контактах
• ABS-пластик с матовым покрытием не теряет вид при частом использовании и чистке
• Совместим с системой AtlasDesign - легко комбинируется с другими элементами серии (выключатели, USB-розетки)
• Поддерживает высокоскоростную передачу данных до 1 Гбит/с

Ограничения применения

• Не используется для подачи электроэнергии - не поддерживает Power over Ethernet (PoE) без внешнего адаптера
• IP20 не защищает от влаги - запрещён монтаж в ванных, кухнях, на улице
• Не рекомендуется для промышленных условий с вибрациями, пылью или химическими веществами
• При использовании с кабелями ниже категории 5E скорость передачи будет ограничена

Примеры использования

• Подключение ПК к локальной сети в офисном помещении
• Установка в учебных классах для подключения компьютеров к образовательной сети
• Монтаж в серверных шкафах для подключения малогабаритных устройств
• Обустройство рабочих мест в библиотеках, медицинских кабинетах, call-центрах

Практические советы

• Перед монтажом проверьте внутренний диаметр монтажной коробки - он должен быть не менее 60 мм для свободного прохода механизма
• При обжиме коннектора RJ45 соблюдайте порядок цветов (T568B чаще всего используется в России)
• Не затягивайте саморезы слишком сильно - можно повредить пластиковую основу
• Для долговечности используйте кабель с экраном (STP) вблизи источников ЭМИ - сварочных аппаратов, частотных преобразователей
• Розетка компьютерная RJ45 кат.5E механизм сталь SE совместима с лицевыми панелями других изделий серии AtlasDesign - можно создать единый дизайн группы розеток
