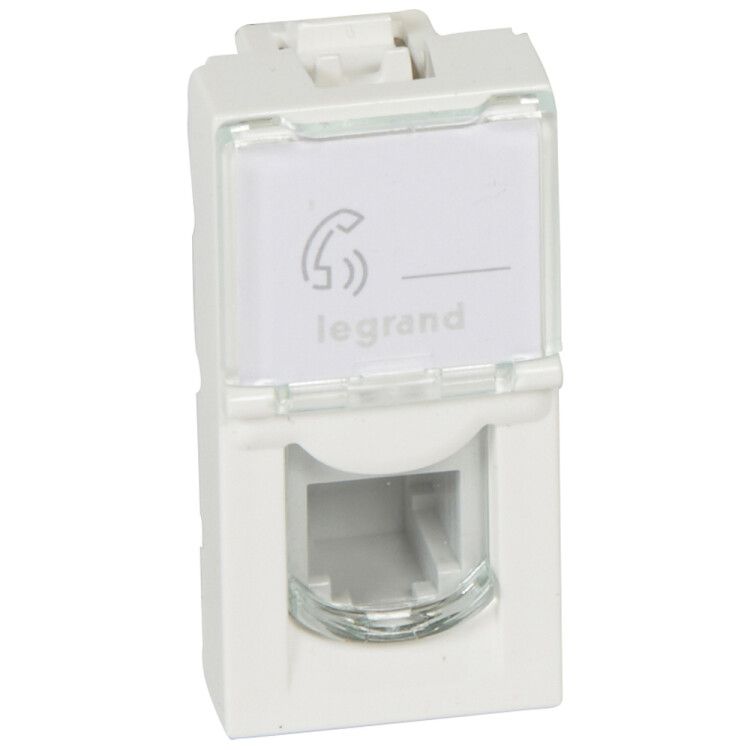

Розетка телефонная 1-м СП 1мод. Mosaic RJ11 4 контакт. механизм Leg 078730 Legrand

Розетка телефонная 1 модуль RJ11 4 контакта с этикеткой от Legrand Euro в серии Mosaic — это компактный модульный элемент для подключения телефонной аппаратуры, факсов и других устройств с интерфейсом RJ11. Артикул 078730 предназначен для установки в кабель-каналы и распределительные коробки систем связи.

Назначение и область применения

Эта розетка используется для подключения терминального оборудования по телефонным линиям: стационарные телефоны, модемы, факсимильные аппараты, системы сигнализации. Подходит для жилых домов, офисов, медицинских учреждений и промышленных объектов, где требуется организованная проводка слаботочных сетей. Модульный формат позволяет легко интегрировать её в сборные электротехнические щиты и кабель-каналы.

Технические характеристики

• Тип разъёма: RJ11, 4 контакта
• Количество постов: 1
• Степень защиты: IP20 — защищает от доступа пальцев и крупных предметов, не предназначена для улицы или влажных помещений
• Рабочий температурный диапазон: от -5 °C до +50 °C
• Материал корпуса: поликарбонат — прочный, огнеупорный, устойчивый к механическим воздействиям
• Габариты: 22,5 × 45 мм
• Цвет: белый
• Тип крепления: защелкивание в стандартную DIN-рейку или модульный корпус
• Способ монтажа: в кабель-канал, в пол (возможно скрытое исполнение)
• Направление выхода кабеля: прямолинейное
• Отдельный зажим заземления: да — обеспечивает безопасное соединение с контуром заземления
• С полем для надписи: да — можно помечать назначение порта этикеткой

Совместимость и монтаж

Розетка совместима с любыми модульными системами, соответствующими стандарту 22,5 мм на пост. Устанавливается в кабель-каналы, шкафы управления и распределительные коробки с возможностью монтажа в пол. Крепится методом защелкивания — не требует инструментов. Для подключения используйте двухжильный или четырёхжильный телефонный кабель с медными жилами. Отдельный зажим заземления позволяет подключить экранирующий проводник, если он предусмотрен в линии. Обязательно соблюдайте полярность при подключении — хотя для аналоговой связи она не всегда критична, это важно для некоторых современных устройств.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Наличие отдельного зажима заземления повышает уровень защиты от импульсных перенапряжений. Применение поликарбоната гарантирует самозатухание при возгорании. Серия Mosaic прошла сертификацию в рамках европейской системы качества Legrand. Не применяйте в помещениях с повышенной влажностью, на улице или в местах с риском попадания воды — степень защиты IP20 не предусматривает защиту от брызг.

Преимущества

• Чёткая маркировка через поле для этикетки — удобно при множестве точек подключения
• Простой и быстрый монтаж благодаря механизму защелкивания
• Высокая долговечность материала корпуса
• Поддержка заземления — снижает помехи и увеличивает надёжность передачи сигнала
• Совместимость с другими модулями серии Mosaic — возможность создания единой системы коммуникаций

Ограничения применения

• Не предназначена для открытой установки — IP20 не защищает от влаги и пыли
• Не подходит для высокочастотных или цифровых линий (например, DSL с высокой скоростью) без дополнительной фильтрации
• Рабочая температура ниже -5 °C недопустима — материал становится хрупким
• Не рекомендуется использовать в средах с постоянными вибрациями без дополнительной фиксации

Примеры использования

• Подключение стационарного телефона в офисном кабинете
• Установка точки для факса в бухгалтерии
• Присоединение сигнализационного устройства к центральному контроллеру
• Монтаж в распределительный шкаф на этаже многоквартирного дома
• Интеграция в систему «умный дом» для подключения голосового интеркома

Практические советы

• Перед монтажом проверьте, что толщина стенки кабель-канала достаточна для плотного защелкивания — 22,5 мм является стандартом, но допуски могут отличаться у разных производителей
• Используйте этикетки с печатной маркировкой — они лучше сохраняются, чем рукописные
• При прокладке нескольких розеток в одном канале оставляйте минимальный зазор между модулями — это упрощает последующую замену
• Заземление обязательно подключайте к общему контуру заземления здания — даже если система кажется «слаботочной», это снижает риск повреждения оборудования
• Артикул 078730 — часть серии Mosaic от Legrand; если вы уже используете другие модули этой серии, выбирайте эту розетку для единообразия внешнего вида и совместимости крепления
