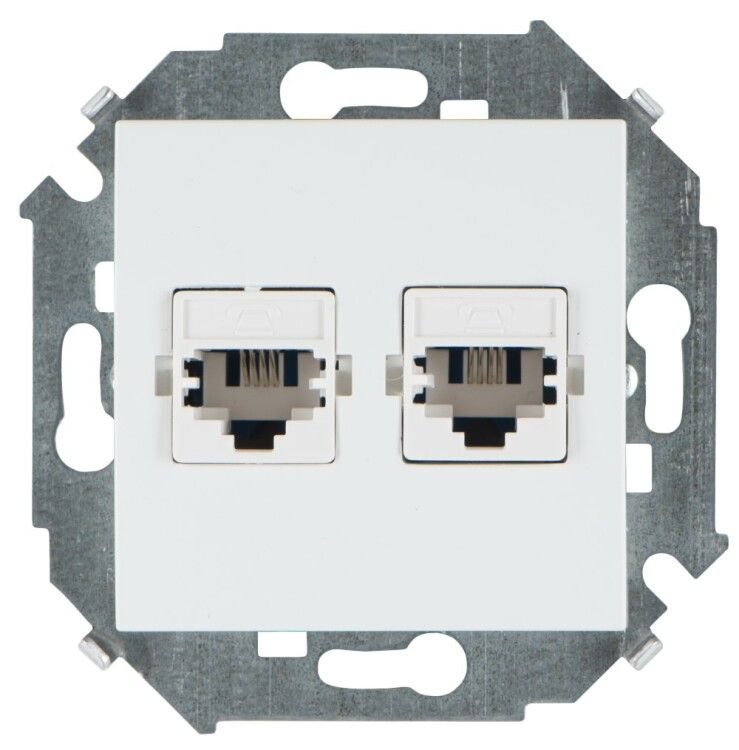

Механизм розетки телеф. СП Simon15 2мод. RJ11 + бел. Simon 1591589-030

Механизм розетки телефонной двойной RJ11, винтовой зажим, белый, 2 модуля от Simon - это внутренний элемент для установки в стеновые коробки, предназначенный для подключения двух телефонных линий через разъёмы RJ11. Артикул 1591589-030 подходит для скрытой проводки в офисах, жилых домах и на объектах связи.

Назначение и область применения

Этот механизм используется для создания точек подключения телефонных аппаратов, факсов, модемов и других устройств с интерфейсом RJ11. Подходит для установки в распределительных коробках внутри помещений - например, в квартирах, кабинетах, серверных комнатах или системах домашней автоматизации. Механизм розетки телефонной двойной RJ11, винтовой зажим, белый, 2 модуля не предназначен для уличного использования или мест с повышенной влажностью.

Технические характеристики

• Тип разъёма: RJ11 - стандартный контакт для аналоговых телефонов и ADSL-модемов;
• Количество модулей: два - позволяет подключить две независимые телефонные линии;
• Способ подключения: винтовой зажим - надёжное соединение с медными проводами до 1,5 мм2;
• Номинальный ток: 1 А - достаточен для слаботочных телефонных цепей, но не для питания устройств;
• Степень защиты: IP20 - защищает от случайного контакта с частями механизма, но не от пыли и влаги;
• Цвет: белый - соответствует стандартным декоративным рамкам;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и в помещениях с нормальной влажностью;
• Тип комплектации: механизм с накладкой - готов к установке в стандартную подрозетник без дополнительных деталей;
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие требованиям производства Simon.

Совместимость и монтаж

Механизм розетки телефонной двойной RJ11, винтовой зажим, белый, 2 модуля совместим со всеми стандартными подрозетниками глубиной 40–50 мм и шириной 71 мм. Для монтажа требуется предварительно подготовленная штроба и выведенная в неё телефонная пара проводов. Каждый из двух разъёмов RJ11 имеет собственные винтовые клеммы - подключение выполняется по цветовой схеме (обычно синий/белый для первой пары, оранжевый/белый для второй). После затяжки проводов вставьте механизм в коробку и закрепите боковыми лапками. Накладка фиксируется просто - без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных сетей. IP20 обеспечивает защиту от доступа пальцев к токоведущим частям, что важно при обслуживании. Номинальный ток 1 А исключает перегрев даже при длительном использовании. Применение в соответствии с ТУ 3464-001-77313241-08 гарантирует соответствие внутренним стандартам Simon.

Преимущества

• Два порта в одном модуле - экономия места в коробке;
• Винтовой зажим - долговечнее, чем push-in, особенно при многократных подключениях;
• Чёткая маркировка контактов - снижает риск ошибок при монтаже;
• Белый цвет легко сочетается с большинством декоративных рамок;
• Поддержка скрытой проводки - сохраняет эстетичность интерьера.

Ограничения применения

• Не использовать вне помещений - IP20 не защищает от воды и пыли;
• Не применять для передачи высоких мощностей - только для сигналов связи (до 1 А);
• Не подходят для современных VoIP-устройств без адаптера - требуют аналогового сигнала;
• Не рекомендовано использование в условиях постоянной вибрации - возможна потеря контакта;
• Не совместим с плоскими подрозетниками менее 40 мм глубины.

Примеры использования

• Подключение двух телефонных аппаратов в офисе;
• Разводка линий для DSL-модема и голосового телефона в одной точке;
• Установка в системах видеонаблюдения с функцией вызова;
• Обустройство квартир с несколькими комнатами, где нужна отдельная линия для каждой.

Практические советы

• Перед монтажом проверьте целостность телефонной пары - используйте тестер для определения рабочего провода;
• Зачищайте концы проводов на 8–10 мм - слишком длинный конец может замкнуть соседние клеммы;
• Не перетягивайте винты - повредится пластиковая клемма;
• Если используются многожильные провода - запаяйте или используйте наконечники для лучшего контакта;
• При замене старой розетки - сверьте схему подключения, чтобы не перепутать линии;
• Артикул 1591589-030 можно дополнять другими механизмами Simon в рамках серии - удобно для комплексной сборки панелей.
