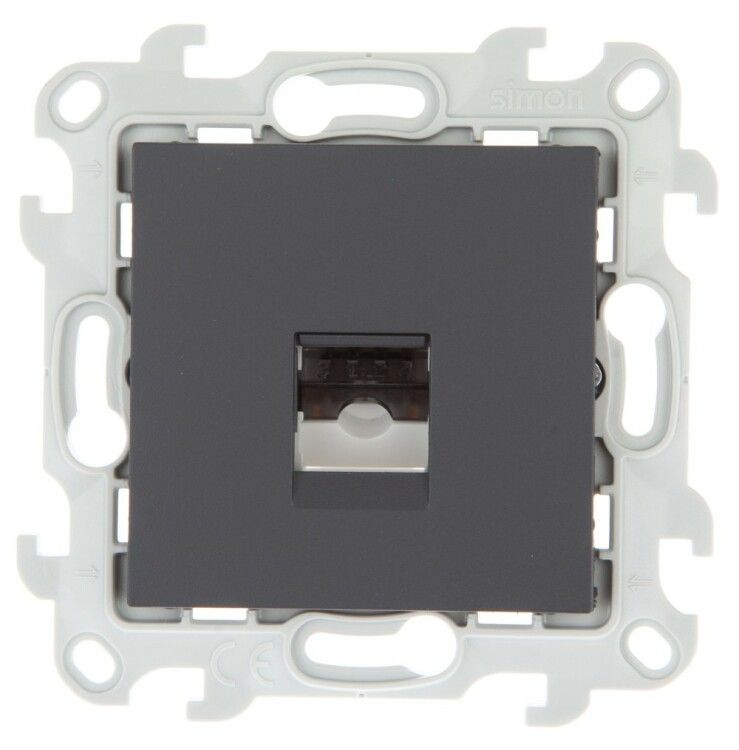

Розетка телефонная СП Simon 24 RJ11 IP20 механизм графит 2410480-038

Розетка телефонная RJ11, графит, механизм Simon 2410480-038 - это скрытый информационный модуль для подключения телефонной аппаратуры, факсов и других устройств с интерфейсом RJ11. Подходит для установки в стены из гипсокартона, бетона и других материалов с предварительно подготовленными коробками.

Назначение и область применения

Розетка телефонная RJ11, графит, механизм Simon 2410480-038 предназначена для подключения аналоговой телефонной связи, модемов, факсов и других низковольтных устройств с разъёмом RJ11. Устанавливается в жилых, офисных и административных помещениях там, где требуется точка доступа к телефонной сети. Применяется в системах внутренней связи, домофонах и автономных АТС.

Технические характеристики

• Тип подключения: винтовой - надёжное соединение проводов без пайки;
• Номинальный ток: 1 А - рассчитана на слаботочные сигналы, не для питания;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупным мусором, но не от воды и пыли;
• Габариты: 80×80×35 мм - совместима со стандартными подрозетниками 60–70 мм;
• Количество постов: 1 - одна точка подключения на один модуль;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически нейтральный;
• Цвет и покрытие: серый матовый - не выгорает, не бликует, хорошо сочетается с современной отделкой;
• Центральная вставка: да - позволяет легко заменить контактную группу без снятия всего механизма;
• Шторки: да - предотвращают попадание пыли и случайного контакта с контактами;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений;
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствует требованиям российского производства.

Совместимость и монтаж

Розетка телефонная RJ11, графит, механизм Simon 2410480-038 - это механизм с накладкой, предназначен для скрытого монтажа в подрозетники. Для установки необходима стандартная металлическая или пластиковая коробка глубиной не менее 35 мм. Кабель UTP/FTP с разводкой по TIA/EIA-568B подключается через винты на задней части механизма. Накладка фиксируется на основании одним зажимом - не требует дополнительных креплений. Монтаж возможен как в новых, так и в реконструируемых сетях.

Безопасность и стандарты

Розетка не предназначена для работы под напряжением выше 48 В постоянного или переменного тока. Соответствует требованиям ТУ 3464-001-77313241-08, что гарантирует безопасность при использовании в бытовых и коммерческих системах связи. Отсутствие защиты от влаги (IP20) делает её непригодной для ванных комнат, улицы и сырых помещений.

Преимущества

• Замена контактной группы без демонтажа всей розетки - снижает время обслуживания;
• Шторки исключают риск короткого замыкания при случайном попадании металла;
• Матовое покрытие не царапается и не теряет внешний вид после многократной уборки;
• Винтовые зажимы обеспечивают долговечное соединение даже при частом переподключении;
• Совместима с большинством стандартных подрозетников в России и странах СНГ.

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в неотапливаемых местах с температурой ниже −25C;
• Недопустимо применять для передачи электроэнергии - только для сигнальных линий (RJ11);
• Не подходит для высокоскоростных Ethernet-сетей (CAT5e/CAT6) - контакты не оптимизированы под импеданс 100 Ом;
• Не совместима с розетками других брендов, имеющими другую форму крепления - только с подрозетниками под Simon.

Примеры использования

• Подключение стационарного телефона в спальне или кабинете;
• Аппараты домофона в многоэтажках;
• Факс-аппарат в офисе;
• Системы охранной сигнализации с передачей сигнала по телефонной линии;
• Автоматические системы сбора данных (например, счётчики с GPRS-модемом по старому протоколу).

Практические советы

• Перед монтажом проверьте, чтобы подрозетник был глубже 35 мм - иначе накладка не закроется плотно;
• При подключении используйте провода сечением 0.5–1.0 мм2 - более толстые могут не войти в винтовые зажимы;
• Не затягивайте винты слишком сильно - можно повредить медные контакты;
• Если планируете менять тип подключения (например, на RJ45), лучше сразу выбрать универсальную модель - эта розетка не расширяема;
• При ремонте - достаточно снять накладку, открутить два винта и заменить только центральную часть, не трогая провода в стене.
