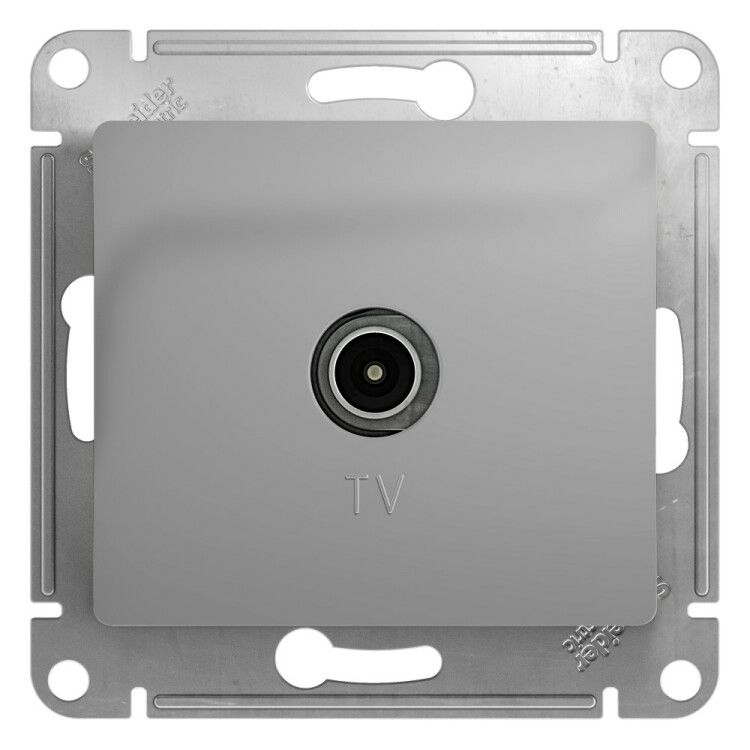

Розетка телевизионная проходная TV 1-м СП Glossa 4дБ механизм алюм. SchE GSL000392 APC

Розетка телевизионная проходная TV 1-м СП 4 дБ алюминий от Шнейдер Электрик (артикул gsl000392, серия GLOSSA) предназначена для надёжного подключения телевизора к антенной сети с минимальными потерями сигнала. Применяется в системах спутникового и цифрового ТВ с последовательным подключением устройств.

Назначение и область применения

Эта проходная розетка используется там, где сигнал необходимо передать дальше по цепи - например, между распределителем и первым телевизором, либо между двумя телевизорами в одной линии. Подходит для домашних и офисных сетей, где требуется сохранить уровень сигнала при нескольких точках подключения. Отличается от обычных розеток тем, что не разрывает канал связи: входной сигнал частично проходит через устройство, а часть - направляется к подключённому телевизору.

Технические характеристики

• Затухание на отводе: 2 дБ - потери сигнала при подключении устройства;
• Потери на разветвлении: 4 дБ - общее снижение уровня сигнала при прохождении через розетку;
• Частотный диапазон: 5–862 Гц - совместима со всеми современными форматами ТВ-сигнала, включая DVB-T/T2, SAT, HDMI-трансляции через коаксиальную сеть;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли;
• Материал корпуса: пластик PC+ASA - устойчив к механическим повреждениям и УФ-излучению;
• Цвет: алюминий - матовый блестящий отлив, сочетается с рамками серии GLOSSA;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые зоны;
• Количество выходов: один - только для одного телевизора; остальной сигнал проходит дальше;
• Не содержит галогенов - безопаснее при горении, соответствует экологическим нормам.

Совместимость и монтаж

Розетка совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Монтаж выполняется методом скрытой установки в стандартную подрозетник глубиной 40–50 мм. Крепление - винтовое, с помощью двух болтов на корпусе механизма. Для подключения используйте F-коннекторы с правильным затягиванием - перегиб или слабый контакт вызывают дополнительные потери сигнала. Накладка плотно фиксируется на рамке серии GLOSSA, не требует дополнительных адаптеров.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ФЕАТ.434620.056 ТУ. Соответствует требованиям безопасности для бытовых электромонтажных изделий. Не содержит галогенов, что снижает выделение токсичных веществ при нагреве. Не предназначен для работы во влажных средах - IP20 исключает применение в ванных комнатах, банях и на улице.

Преимущества

• Минимальные потери сигнала (4 дБ) обеспечивают качественный приём даже при длинных линиях;
• Высокая прочность корпуса - материал PC+ASA не трескается и не царапается при монтаже;
• Совместимость с рамками GLOSSA - эстетика единого дизайна в интерьере;
• Поддерживает широкий частотный диапазон - работает с цифровым ТВ, спутниковыми и кабельными сервисами;
• Простая замена - можно менять без демонтажа всей системы, достаточно открутить два винта.

Ограничения применения

• Не использовать в условиях повышенной влажности - IP20 не обеспечивает защиту от брызг и пара;
• Не подходит для подключения более чем одного телевизора напрямую - нужна ответвительная розетка или делитель;
• Не рекомендовано использовать в местах с высокими электромагнитными помехами без экранирования кабеля;
• Не предназначена для питания - только для передачи RF-сигнала, никаких 220 В внутри!

Примеры использования

• Подключение первого телевизора в квартире после антенного кабеля от этажного щита;
• Передача сигнала от маршрутизатора ТВ до второго телевизора в соседней комнате;
• Установка в офисном помещении для подключения телевизора к общей спутниковой сети;
• Обновление старой розетки в доме без изменения проводки - просто меняете механизм.

Практические советы

• Проверьте уровень сигнала до и после установки - если потеря выше 6 дБ, проверьте качество кабеля и соединений;
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть не менее 5 см;
• При использовании в многоквартирном доме убедитесь, что входной сигнал достаточен - 4 дБ потерь уже есть, а значит, начальный уровень должен быть минимум +15 дБмВ;
• Если планируете добавить ещё одно устройство - выбирайте розетку с 6 дБ или больше, чтобы не перегрузить сеть;
• При сборке системы всегда используйте качественные F-коннекторы и герметизируйте места соединений, особенно если кабель проходит через стену.
