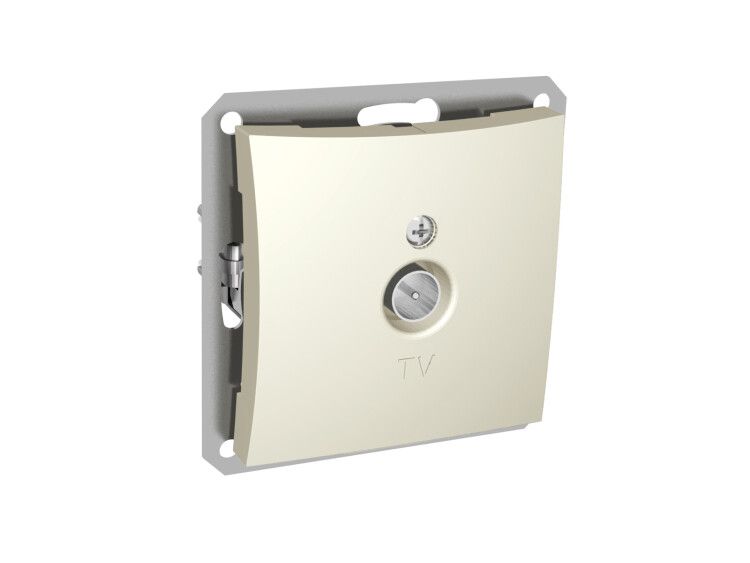

Розетка телевизионная ДУЭТ 0.7 дБ IP20 Schneider Electric WDE000291

Розетка телевизионная TV антенная 0.7 дБ коннектор бежевая от Schneider Electric, артикул wde000291, предназначена для подключения коаксиального кабеля телевизионной антенны в жилых и коммерческих помещениях. Продукт из серии DUET отличается компактностью, экранированным корпусом и соответствует требованиям ГОСТ Р и МЭК.

Назначение и область применения

Розетка TV антенная 0.7 дБ используется для подключения сигнала от внешней или внутренней телевизионной антенны к телевизору, приставке или модему. Подходит для скрытой установки в стену. Часто применяется в квартирах, загородных домах, офисах класса B и гостиницах, где требуется надёжное и эстетичное подключение аналогового или цифрового ТВ-сигнала.

Технические характеристики

• Затухание сигнала: 0,7 дБ - минимальное снижение мощности, обеспечивает качественную передачу сигнала
• Количество гнёзд: 1 - одиночная розетка для одного подключения
• Тип крепления: винтовое - фиксируется на монтажной коробке с помощью винтов
• Способ монтажа: скрытая установка - встраивается в стену, совместима со стандартными подрозетниками
• Габариты: 85×85×40 мм - компактный формат, легко помещается в стандартную нишу
• Максимальное сечение кабеля: 2,5 мм2 - позволяет использовать распространённые коаксиальные кабели типа RG-6
• Материал корпуса: пластик без галогенов - безопасен при возгорании, не выделяет токсичных веществ
• Цвет: бежевый - гармонирует с большинством интерьеров
• Тип поверхности: блестящий - лёгкая очистка, современный вид
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли; подходит только для сухих помещений
• Климатическое исполнение: УХЛ4 - рассчитана на работу в условиях умеренного и холодного климата внутри зданий
• Нормативный документ: ГОСТ Р 51322.1-99 (МЭК 60884-1-94) - соответствие международным стандартам безопасности
• Наличие сальника: да - обеспечивает герметичное прохождение кабеля через корпус
• Опорное кольцо: да - предотвращает провисание кабеля и упрощает сборку
• Экранированный корпус: да - минимизирует помехи от других электроприборов
• Направление выхода: прямолинейный - кабель выходит прямо из розетки, без изгиба

Совместимость и монтаж

Розетка DUET TV 0.7 дБ совместима со всеми стандартными подрозетниками глубиной не менее 40 мм. Кабель подключается через сальник - он плотно фиксирует коаксиальный провод и исключает люфт. Для монтажа используйте отвертку для затяжки винтов крепления. Наличие опорного кольца позволяет точно позиционировать кабель до закручивания крышки. Комплектация включает механизм, крепёжную раму и защитную крышку - всё необходимое для установки в одном комплекте.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51322.1-99 и МЭК 60884-1-94, что гарантирует электробезопасность и долговечность. Пластик без галогенов не выделяет ядовитые пары при перегреве. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, однако розетка не предназначена для влажных зон - не устанавливайте её в ванной, на кухне или вне помещения.

Преимущества

• Низкий уровень затухания (0,7 дБ) - сохраняет качество сигнала даже на длинных линиях
• Экранированный корпус - снижает влияние радиопомех от Wi-Fi, светильников и бытовой техники
• Сальник и опорное кольцо - упрощают монтаж и продлевают срок службы подключения
• Бежевый цвет и блестящая поверхность - вписываются в любой интерьер без необходимости замены всей группы розеток
• Серия DUET - единый стиль с другими розетками и выключателями Schneider Electric

Ограничения применения

• Не предназначена для открытой установки - требует скрытую проводку и подрозетник
• IP20 - нельзя использовать в помещениях с высокой влажностью (ванная, баня, бассейн)
• Поддерживает только один вход - не является распределителем сигнала; для нескольких устройств нужен делитель
• Не работает с спутниковыми системами DVB-S/S2 - только для наземного ТВ-сигнала (DVB-T/T2)
• Максимальное сечение кабеля 2,5 мм2 - не подходит для толстых силовых кабелей или нестандартных коаксиальных проводов

Примеры использования

• Подключение телевизора в гостиной квартиры после капитального ремонта
• Установка в номере гостиницы для подачи сигнала от общей антенны
• Монтаж в офисе класса B для подключения информационных экранов
• Обустройство телевизионной сети в загородном доме с централизованной антенной

Практические советы

• Перед монтажом проверьте, чтобы диаметр коаксиального кабеля подходил под сальник - слишком толстый кабель не войдёт
• Не перетягивайте винты крепления - это может повредить пластиковую основу
• Если сигнал слабый, убедитесь, что все соединения в цепи (антенна, кабель, розетка) выполнены с использованием экранированных компонентов
• Для многоквартирных домов с центральной антенной рекомендуется использовать розетки с затуханием ≤1 дБ - 0,7 дБ идеально подходит
• При замене старой розетки - снимите напряжение с соседних линий, хотя эта розетка не питается, она находится рядом с силовой проводкой
