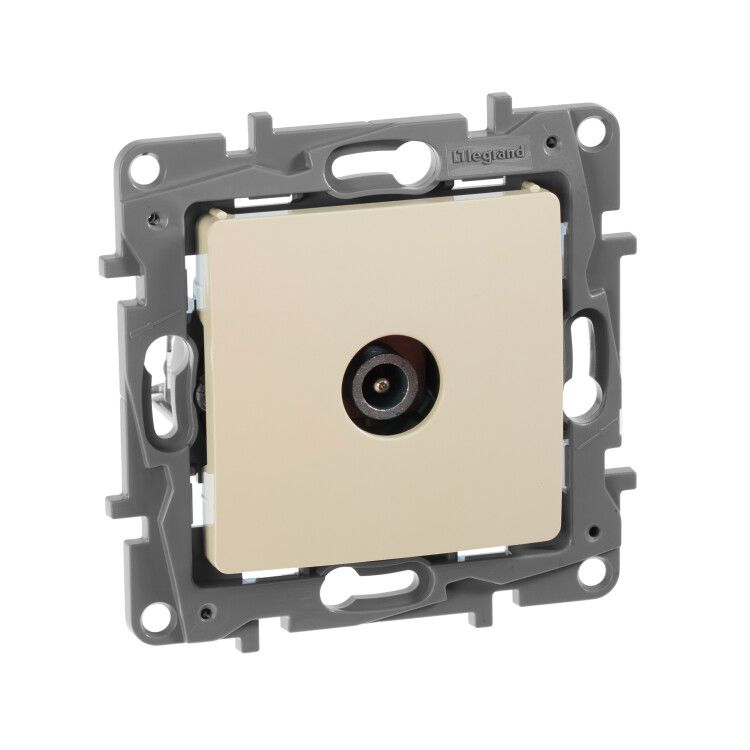

Розетка телевизионная оконечная TV СП Etika 5дБ 5-862МГц механизм сл. кость IEK 672365 Legrand

Розетка телевизионная оконечная TV слоновая кость Legrand Etika (артикул 672365) предназначена для завершения последовательной цепочки антенного сигнала в системах телевизионного вещания. Это не обычная розетка — она работает только в комбинации с проходными розетками и не используется для подключения одного телевизора напрямую.

Назначение и область применения

Розетка телевизионная оконечная TV слоновая кость Legrand Etika устанавливается в самом конце телевизионной линии — после нескольких проходных розеток. Она завершает сигнал, предотвращая его отражение и снижение качества. Применяется исключительно в схемах с последовательным подключением (шлейф), где один кабель проходит через несколько точек. Не подходит для одиночного подключения телевизора. Часто используется в многоэтажных домах, офисах, отелях и других объектах с централизованной антенной системой.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Частотный диапазон: 4–862 Гц (поддерживает аналоговое и цифровое ТВ, включая DVB-T/T2)
• Потери при передаче: 5 дБ (минимальное затухание сигнала в оконечном режиме)
• Степень защиты: IP21 (защита от вертикально падающих капель воды и доступа пальцев к токоведущим частям)
• Материал корпуса: пластик, без галогенов (экологичный, не выделяет токсичных веществ при нагреве)
• Цвет: бежевый (слоновая кость), матовая поверхность
• Закрытый механизм: да, с лакированным защитным покрытием
• Гарантия: 24 месяца
• Количество выходов: 1
• Количество постов: 1
• Тип установки: скрытая (в монтажную коробку)
• Количество модулей: 0 (не требует места в распределительном щите)

Совместимость и монтаж

Розетка Legrand Etika 672365 совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогами. Крепление происходит двумя способами: на распорные элементы и на саморезы — что позволяет надёжно фиксировать её даже в старых или неглубоких монтажных коробках. Механизм крепится на поликарбонатный суппорт с профилем, обеспечивающим точное позиционирование при многопостовой установке. Лицевая панель фиксируется на защелках — заменить её можно без инструментов. Для подключения кабеля используется безвинтовой коннектор: достаточно вставить провод до щелчка — контакт формируется автоматически, без риска перетянуть или недотянуть.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутренней установки в жилых и общественных зданиях. Степень защиты IP21 гарантирует безопасность при случайном контакте с пальцами и защищает от капель воды — например, при протечке потолка. Отсутствие галогенов в материале делает её безопасной при возможном перегреве. Конструкция не создаёт радиопомех и не влияет на работу соседних устройств.

Особенности конструкции

• Механизм выполнен из металлического сплава — экранирует входящий сигнал от внешних ЭМП (электромагнитных помех).
• Лицевая панель из глянцевого АБС-пластика — устойчива к выгоранию, легко моется, сохраняет цвет долгие годы.
• Острые крепёжные лапки с широким углом раскрытия обеспечивают плотную посадку в любой тип монтажной коробки, включая пластиковые и металлические.
• Комплектация: механизм + накладка + инструкция. Накладка продается только в комплекте — отдельно не реализуется.

Ограничения применения

Розетка телевизионная оконечная TV слоновая кость Legrand Etika не должна использоваться как самостоятельная точка подключения. Её применение в начале или середине линии вызывает отражение сигнала, что приводит к помехам, “зашумленному” изображению или полной потере сигнала. Также не рекомендуется использовать в системах с активными усилителями — она не рассчитана на питание от сети и не имеет функций усиления.

Примеры использования

• Антенная система в многоквартирном доме: сигнал идет от антенны → проходная розетка №1 → проходная розетка №2 → оконечная розетка Legrand Etika 672365 (в квартире №3).
• Офис с несколькими телевизорами в холле: последовательное подключение трёх экранов — последний подключён именно к этой розетке.
• Гостиницы: каждая комната получает сигнал по шлейфу; оконечная розетка стоит в последней комнате этажа.

Практические советы

• Перед монтажом проверьте, что ваша система использует именно шлейфовую схему — иначе розетка будет бесполезна.
• Убедитесь, что посадочный диаметр монтажной коробки соответствует стандарту 68 мм — такова форма основания механизма.
• Не закручивайте кабель слишком сильно при подключении — безвинтовой коннектор не требует усилия, просто вставьте до упора.
• Если нужна розетка для одного телевизора — выбирайте проходную модель, а не оконечную.
• При замене старой розетки — снимите старую накладку, не повредив защелки. Новая панель Legrand Etika легко фиксируется на существующем механизме.
