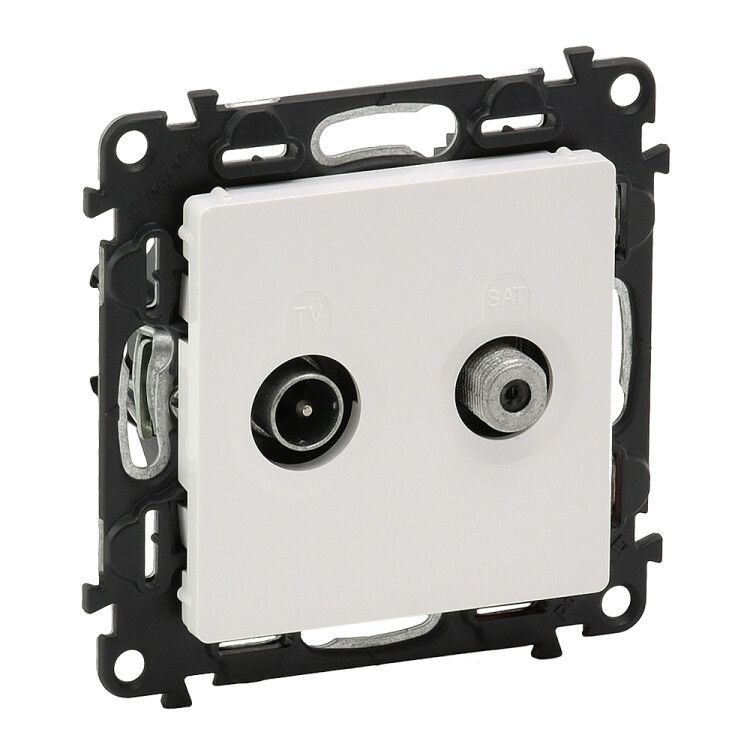

Механизм розетки TV-SAT Valena Life с топологией "звезда" 5-862МГц/950-2400МГц лицевой панелью бел. Leg 753464 Legrand

Розетка телевизионная TV-SAT 5-862 МГц/950-2400 МГц с топологией звезда с лицевой панелью белая от Legrand Euro в серии Valena LIFE предназначена для подключения телевизионного и спутникового оборудования в жилых и офисных помещениях. Устройство обеспечивает надёжный сигнал за счёт минимальных потерь на разветвлении и совместимо с современными системами передачи контента.

Назначение и область применения

Эта оконечная розетка используется для подключения телевизоров, приставок, спутниковых антенн и других устройств, работающих в диапазонах 5–862 МГц (телевидение) и 950–2400 МГц (спутниковый сигнал). Подходит для домашних сетей с топологией «звезда» - когда каждый приёмник подключается напрямую к центральному узлу, а не через последовательную цепочку. Применяется в квартирах, частных домах, отелях и административных зданиях.

Технические характеристики

• Тип разъёма: TV-SAT - совмещённый вход для аналогового ТВ и спутникового сигнала (F-разъём)
• Частотный диапазон: 4–2400 МГц (обеспечивает работу с DVB-T/T2, DVB-S/S2, кабельным ТВ)
• Потери на разветвлении: 1,5–2 дБ - низкий уровень затухания сигнала между точками подключения
• Дистанционное питание: да - позволяет передавать питание на активные устройства (например, усилители антенны) через коаксиальный кабель
• Количество выходов: 2 - один основной F-разъём и один внутренний для прохода сигнала к следующей розетке
• Степень защиты: IP21 - защита от пальцев и вертикально падающих капель воды
• Цвет и отделка: белый, глянцевая лицевая панель
• Материал корпуса: пластик без галогенов - безопасен при горении, соответствует экологическим нормам
• Способ монтажа: скрытая установка в подрозетник
• Крепление: в распор + винты - фиксация в бетонной или кирпичной стене
• Количество постов: 1 - занимает место одного стандартного подрозетника

Совместимость и монтаж

Розетка совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для монтажа требуется стандартный подрозетник глубиной не менее 40 мм. Кабель подключается к клемме F-разъёма - важно плотно закрутить гайку, чтобы избежать потерь сигнала. Второй выход предназначен для прохода сигнала к другой розетке в цепи, но в топологии «звезда» он обычно остаётся не задействован. Накладка легко снимается для обслуживания, механизм крепится двумя винтами и распорными элементами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электромонтажных изделий. Отсутствие галогенов в составе материала снижает выделение токсичных веществ при перегреве. Степень защиты IP21 допускает использование в сухих помещениях - не рекомендовано для ванных комнат, бассейнов или на улице. Соответствует европейским стандартам качества Legrand.

Преимущества

• Поддержка двух диапазонов одновременно - не требует отдельных розеток для ТВ и SAT
• Низкие потери на разветвлении (до 2 дБ) обеспечивают качественный сигнал даже при длинных кабельных трассах
• Функция дистанционного питания упрощает подключение усилителей без отдельного провода
• Глянцевая белая панель гармонично сочетается с другими изделиями серии Valena LIFE
• Удобная конструкция: механизм можно заменить без демонтажа всей рамки

Ограничения применения

• Не подходит для открытой установки - требует скрытого подрозетника
• IP21 не обеспечивает защиту от влаги - нельзя использовать в сырых помещениях
• Не имеет встроенного фильтра помех - при сильном радиоэлектронном шуме возможны помехи, нужна внешняя фильтрация
• Не рассчитана на высокие нагрузки - не является источником питания, только передаёт сигнал и питание на усилители

Примеры использования

• Подключение Smart-TV и спутниковой приставки в одной розетке в гостиной
• Завершение телевизионной сети в спальне с использованием топологии «звезда»
• Установка в многоквартирном доме после центрального усилителя для равномерного распределения сигнала
• Обслуживание системы «умный дом» с интеграцией антенного входа в единую коммуникационную сеть

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран вызывает потерю сигнала
• При использовании дистанционного питания убедитесь, что источник питания (усилитель) совместим с этим типом розетки
• Не используйте переходники и удлинители - они увеличивают потери и риск помех
• При установке в новостройках учитывайте посадочный диаметр подрозетника - стандарт 68 мм, но лучше свериться с инструкцией производителя
• Для максимальной эффективности в больших домах комбинируйте эту розетку с активными делителями и усилителями серии Valena LIFE
