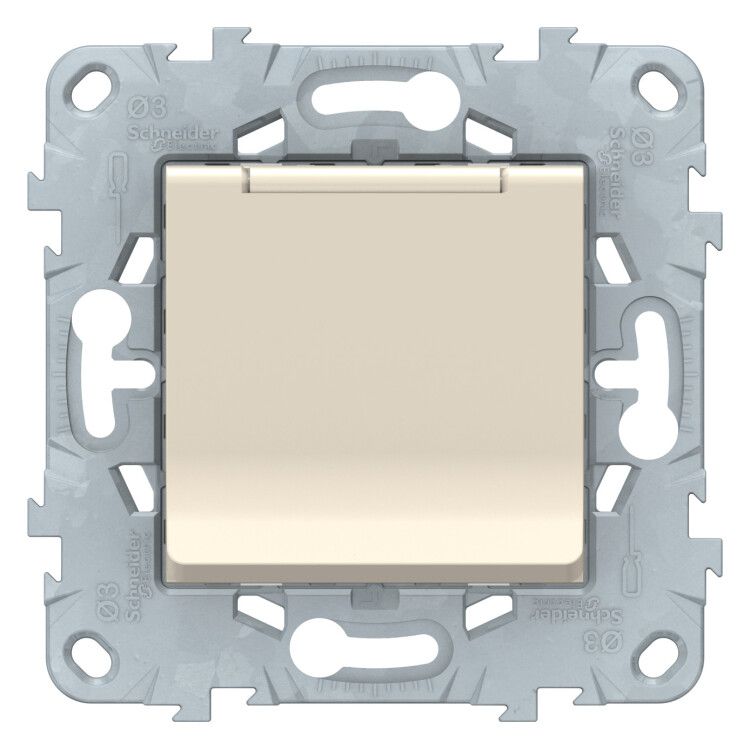

Механизм розетки UNICA NEW с защ. крышкой шторки заземл. 16А 250В IP40 беж. SchE NU503744TA APC

Розетка Schneider Electric UNICA NEW (бежевый) - это внутренняя розетка с заземлением, шторками и защитной крышкой, предназначенная для постоянного подключения бытовых и профессиональных устройств в сетях 230 В, 16 А. Подходит для установки в жилых, офисных и промышленных помещениях с умеренным климатом.

Назначение и область применения

Розетка Schneider Electric UNICA NEW используется для подключения однополюсных бытовых приборов мощностью до 3,6 кВт (при 230 В и 16 А). Благодаря наличию заземления и шторок она рекомендована для помещений с повышенными требованиями к безопасности: детские комнаты, больницы, школы, гостиницы. Крышка предотвращает попадание пыли и случайное прикосновение к контактам. Монтируется в стеновые коробки, подходит для замены старых розеток в рамках капитального ремонта или новой проводки.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Частота: 50–60 Гц
• Количество фаз: 1
• Количество контактов: 2 (фаза + ноль) + заземление
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Способ подключения: винтовые зажимы, максимальное сечение кабеля - 4 мм2
• Материал корпуса: термопласт (ABS), не содержащий галогенов
• Ударопрочность: IK04 - выдерживает удар энергии 0,5 Дж (соответствует легкому механическому воздействию)
• Габариты: 70,9 × 70,9 × 47 мм
• Количество модулей: 2
• Цвет: бежевый, глянцевая отделка
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима высокая влажность
• Количество постов: 1

Совместимость и монтаж

Розетка Schneider Electric UNICA NEW устанавливается в стандартные круглые или прямоугольные подрозетники глубиной не менее 45 мм. Для монтажа используются два винта на задней пластине механизма. Подключение выполняется через винтовые зажимы - зачищенный провод вставляется в клемму и затягивается отверткой. Нельзя использовать кабели сечением более 4 мм2 - это может повредить зажимы. Комплектация: механизм с декоративной накладкой. Совместима с рамками серии Unica NEW других цветов и типов. Не совместима с системами монтажа других серий (например, Legrand, ABB) - отличаются размеры и крепления.

Безопасность и стандарты

Розетка соответствует международным нормам IEC 60884-1, DIN VDE 0620-1, UNE 20315-1-1 и UNE 20315-1-2. Шторки предотвращают доступ к токоведущим частям при вставленном лишь одном штыре вилки - снижает риск поражения током. Заземляющий контакт обеспечивает отвод тока утечки. Материал ABS не горит и не выделяет токсичных веществ при перегреве. Защита IP40 исключает попадание крупной пыли, но не защищает от влаги - не применяется в ванных комнатах, на улице или в сырых цехах.

Преимущества

• Шторки и крышка - двойная защита от случайного прикосновения детей или посторонних предметов
• Термопласт ABS устойчив к деформации, УФ-излучению и химическим воздействиям
• Глянцевая поверхность легко моется, не собирает грязь
• Отсутствие галогенов - экологически безопасный материал, не выделяет едких паров при возгорании
• Компактные размеры позволяют устанавливать рядом другие устройства без перегрузки подрозетника
• Изделие прошло проверку на ударопрочность IK04 - устойчива к небольшим ударам

Ограничения применения

• Не предназначена для влажных помещений - степень защиты IP40 не позволяет использовать её в ванных, банях, на кухне над мойкой
• Не подходит для открытой установки - требует закрытого подрозетника
• Не имеет индикации включения - нельзя определить, включен ли ток визуально
• Не рассчитана на ток выше 16 А - запрещено подключать мощные нагреватели, сварочные аппараты, кондиционеры
• Не совместима с автоматическими выключателями на 20 А и выше - возможна перегрузка

Примеры использования

• Подключение телевизора, зарядного устройства, компьютера в спальне или гостиной
• Работающие приборы в офисе: принтер, кофе-машину, светильник
• Элемент сети в детской комнате - благодаря шторкам безопаснее обычной розетки
• Установка в медицинских учреждениях - для питания маломощных диагностических приборов
• Обновление старой проводки в квартирах и домах с деревянной отделкой - благодаря негорючему материалу

Практические советы

• Перед монтажом обязательно отключите питание - даже при наличии шторок есть риск удара током при неправильном подключении
• Проверьте глубину подрозетника: минимальная - 45 мм; если меньше - используйте углубляющую рамку или выбирайте другую модель
• Затягивайте винты равномерно - перетягивание может треснуть пластик, недотягивание вызывает плохой контакт и перегрев
• Для многожильных проводов используйте наконечники - они лучше фиксируются в винтовых зажимах
• При замене старой розетки сравните размеры: UNICA NEW имеет стандартные 70,9×70,9 мм - подходит для большинства современных подрозетников
• Не смешивайте эту розетку с продукцией других брендов в одной рамке - различаются формы и расстояния между креплениями
