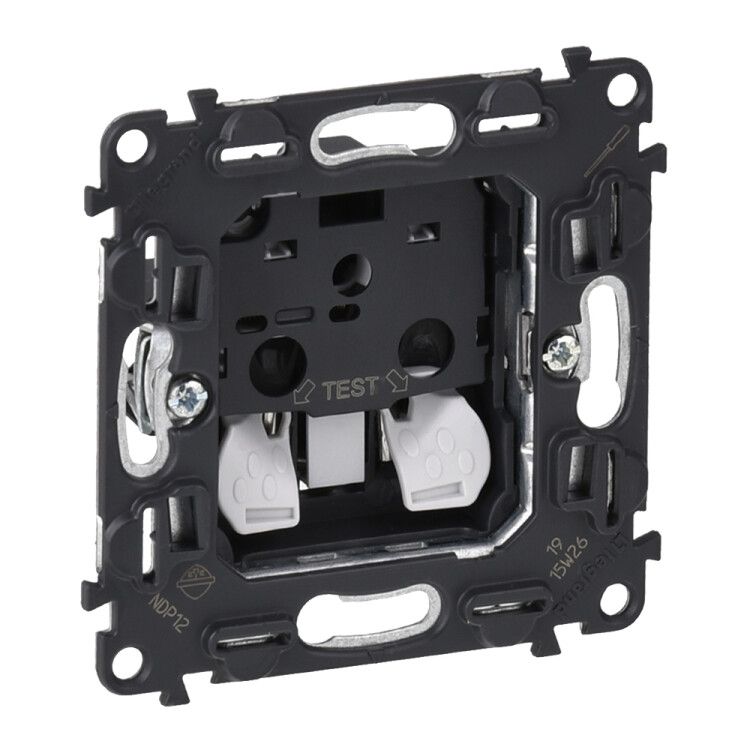

Розетка 1-м СП Valena In'matic 16А IP20 250В 2P защ. шторки безвинтов. клеммы механизм Leg 753016 Legrand

Розетка силовая 1-местная 16А 250В со шторками безвинтовые зажимы механизм Legrand Euro, артикул 753016 из серии Valena IN’MATIC - это механизм для скрытой установки, предназначенный для подключения однополюсного оборудования с током до 16 А. Отличается удобным быстрозажимным контактом и защитой от случайного доступа к контактам.

Назначение и область применения

Этот механизм используется в качестве внутренней розетки в распределительных коробках, щитах или настенных монтажных системах. Подходит для подключения стационарного оборудования: насосов, вентиляторов, сварочных аппаратов, автоматических линий. Применяется там, где требуется безопасное и надёжное подключение без постоянного демонтажа вилки.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50–60 Гц
• Количество фаз: одна
• Количество активных контактов: один (круглый)
• Заземление: отсутствует
• Степень защиты: IP20 - защита от пальцев, но не от воды и пыли
• Ударопрочность: IK04 - выдерживает слабые удары (например, от инструментов)
• Материал корпуса: пластик, без галогенов
• Габариты: 74,7 × 74,7 × 32 мм
• Тип подключения: безвинтовые зажимы (быстрое подключение провода)
• Тип крепления: винтовое (на монтажную планку)
• Шторки: есть - предотвращают доступ к контактам при отключённой вилке
• Проходные функции: да - позволяет передавать ток через устройство дальше по цепи

Совместимость и монтаж

Механизм совместим с монтажными коробками стандарта EN 60670-1. Устанавливается в стандартную рамочную систему Valena IN’MATIC. Для монтажа необходима монтажная коробка глубиной минимум 32 мм - хотя заявлено “0 мм”, реальная глубина определяется конструкцией самого механизма. Подключение проводов осуществляется в безвинтовые зажимы: зачищенный провод (до 2,5 мм2) вставляется до щелчка. Крепится к DIN-рейке или монтажной платформе винтами. Не предназначен для прямого монтажа на стену - нужна коробка.

Безопасность и стандарты

Соответствует европейским нормам безопасности IEC/EN 60670. Шторки обеспечивают защиту от случайного прикосновения к токоведущим частям. Материал корпуса не содержит галогенов - снижает выделение токсичных веществ при перегреве. IP20 не обеспечивает защиту от влаги - применение допускается только в сухих помещениях.

Преимущества

• Безвинтовые зажимы позволяют быстро и надёжно закрепить провод без инструментов
• Шторки повышают безопасность при обслуживании и в детских средах
• Проходные функции упрощают организацию последовательных цепей без дополнительных перемычек
• Компактные размеры подходят для плотной компоновки в распределительных коробках
• Изготовлен из экологически безопасного пластика

Ограничения применения

• Не имеет заземляющего контакта - нельзя использовать для оборудования, требующего заземления (например, металлических корпусов станков)
• IP20 - запрещено использование во влажных помещениях, на улице, в цехах с брызгами
• Не подходит для многожильных проводов толще 2,5 мм2
• Не имеет индикации состояния - невозможно визуально определить наличие напряжения
• Требует обязательной установки в монтажную коробку - не является самостоятельным изделием

Примеры использования

• Подключение двигателя вентиляционной системы внутри электрощита
• Фиксированное подключение насоса в системе водоснабжения
• Размещение в распределительном щите для временного подключения тестового оборудования
• Серийное подключение нескольких механизмов в одной линии благодаря проходным функциям

Практические советы

• Перед подключением проверьте сечение провода - максимум 2,5 мм2. Более толстые жилы не войдут в зажим.
• Обязательно используйте монтажную коробку с глубиной не менее 32 мм - иначе механизм не поместится.
• Если оборудование требует заземления - выбирайте другую модель с третьим контактом.
• Не применяйте в местах с высокой влажностью или риском попадания жидкости - даже капли могут вызвать замыкание.
• При сборке цепей с проходными функциями следите, чтобы все соединения были плотно затянуты - плохой контакт увеличивает нагрев.
• Розетка Legrand Euro 753016 из серии Valena IN’MATIC совместима с другими элементами этой же серии - можно собирать унифицированные блоки.
