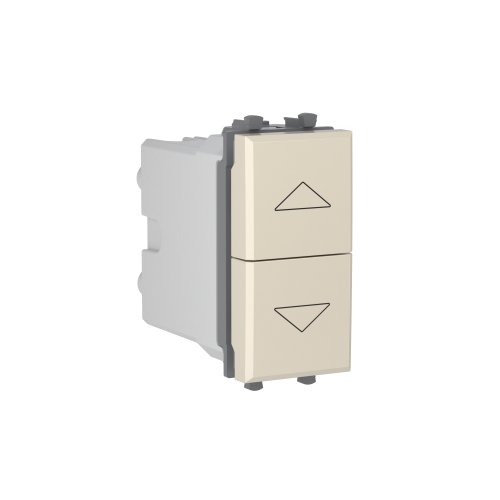

Механизм управления рольставней "Ванильная дымка" Avanti, 1 мод | 4405181 DKC ДКС

Механизм управления рольставней 1 модульный "Ванильная дымка" DKC (артикул 4405181) - это компактное устройство для управления приводом рольставней через стандартную модульную систему Avanti. Подходит для скрытой установки в кабельные каналы In-liner Front и Sotto, обеспечивает надежное управление двумя командами: “Поднять” и “Опустить”.

Назначение и область применения

Механизм управления рольставней 1 модульный "Ванильная дымка" DKC предназначен исключительно для управления электроприводами рольставней. Он не подходит для управления освещением, вентиляцией или другими нагрузками. Устройство устанавливается внутри алюминиевых кабель-каналов системы In-liner Front или Sotto, а также в колоннах, башенках и лючках с применением рамок-суппортов Avanti. Применяется в жилых домах, офисах, торговых центрах и промышленных объектах, где требуется эстетичное и скрытое размещение элементов управления.

Технические характеристики

• Номинальное напряжение: 230 В - совместим с бытовой сетью переменного тока;
• Номинальный ток: 10 А - допустимая нагрузка для большинства приводов рольставней до 1 кВт;
• Количество клавиш: 2 - одна для подъема, вторая для опускания; физически отделены, предотвращают случайное одновременное нажатие;
• Степень защиты IP20 - защита от прикосновений пальцами и крупными предметами, но не от пыли и влаги - требует установки в закрытую среду;
• Материал корпуса: термопласт без галогенов - экологичный, не выделяет токсичных веществ при перегреве;
• Отделка поверхности: глянцевая - легко моется, устойчива к потертостям;
• Цвет: 1013 ("Ванильная дымка") - нейтральный светло-серый оттенок, сочетается с большинством интерьеров;
• Способ монтажа: скрытый - монтируется внутрь кабельной системы, не выступает над уровнем поверхности;
• Фиксация: защелкивание + саморезы - механизм фиксируется в каркасе Avanti (код 4400802), который затем крепится к подрозеточной коробке;
• Глубина подрозетки: минимум 45 мм - необходимо соблюдать при проектировании штроб;
• Диаметр вводных отверстий: 3 мм - подходят кабели сечением до 1,5 мм2;
• Шаблон зачистки кабеля: 11 мм - рекомендованная длина зачищенного провода для надежного контакта в винтовых зажимах.

Совместимость и монтаж

Механизм управления рольставней 1 модульный "Ванильная дымка" DKC работает только в паре с компонентами серии Avanti:

• Обязательно используйте каркас с лапками (артикул 4400802) - он обеспечивает механическую фиксацию в подрозетке и правильное положение механизма;
• Рамки-суппорты Avanti (например, 4400912) необходимы для установки в кабель-каналах In-liner Front и Sotto;
• Не устанавливайте в обычные подрозетки без каркаса - механизм не будет удерживаться и может выпасть;
• Зажимы винтовые - затягивайте провода усилием рук, без инструментов, чтобы не повредить контакт;
• Используйте кабели с изоляцией, рассчитанной на 250–300 В - соответствуют требованиям безопасности для 230 В сети.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренних помещений. Отсутствие галогенов в составе материала снижает риск образования токсичных газов при перегреве. IP20 не предусматривает защиту от воды - запрещено использование в помещениях с повышенной влажностью (ванная, баня, подвалы без сушки). Максимальная температура окружающей среды - до +40 C. Не применяйте в условиях постоянной вибрации или прямого попадания солнечного света - возможна деформация декоративной накладки.

Преимущества

• Эстетика: глянцевая накладка цвета "Ванильная дымка" гармонирует с современным дизайном интерьера;
• Скрытое исполнение: не портит внешний вид стен, особенно важно в архитектурных проектах;
• Простота замены: при выходе из строя можно заменить только механизм, не трогая всю систему канала;
• Надежная фиксация: комбинация защелки и саморезов исключает расшатывание даже при частом использовании;
• Четкая функциональность: две отдельные клавиши исключают путаницу между командами подъема и опускания.

Ограничения применения

• Не предназначена для работы с мощностью выше 2,3 кВт (при 230 В и 10 А) - проверяйте паспорт привода рольставни;
• Не подходит для автоматических систем с датчиками движения, таймерами или радиоуправлением - только ручное управление;
• Не устанавливается вне систем Avanti - несовместим с классическими подрозетками и пластиковыми коробками;
• Не использовать в условиях температур ниже -10 C - материал термопласта становится хрупким;
• Запрещено открывать корпус - ремонт невозможен, при отказе замените весь механизм.

Примеры использования

• Установка в алюминиевой колонне в офисе для управления рольставнями на окнах первого этажа;
• Интеграция в систему Sotto в жилом комплексе - два механизма рядом для двух роллет на балконе;
• Монтаж в лючке в торговом зале - управление рольставнями над витриной без визуального дисбаланса;
• Система управления в медицинском учреждении - бесшумное, чистое решение для помещений с высокими требованиями к гигиене.

Практические советы

• Перед монтажом проверьте глубину подрозетки - недостаточно 45 мм? Используйте углубляющие кольца или выбирайте другое место;
• При зачистке кабеля точно следуйте шаблону 11 мм - слишком мало - плохой контакт, слишком много - риск замыкания;
• Не используйте многожильные кабели с плотной оплеткой - они плохо фиксируются в винтовых зажимах, лучше одножильные;
• Проверяйте соответствие привода и механизма: если привод имеет собственный выключатель - этот механизм нужен только как кнопка;
• При заказе нескольких единиц - берите одинаковые партии: цвет "Ванильная дымка" может слегка отличаться между сериями производства.
