Механизм управления вентиляторами в стену, "Avanti", "Черный квадрат" | 4402173 DKC ДКС

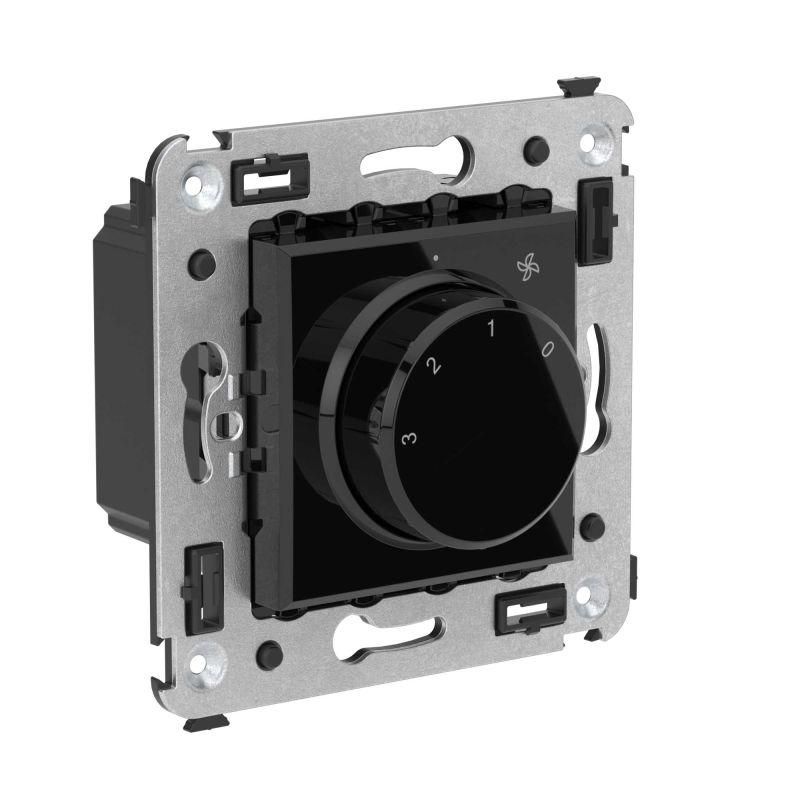

Механизм управления вентиляторами в стену, Черный квадрат DKC - это компактное устройство для регулировки трёх скоростей вытяжных вентиляторов, предназначенное для скрытой установки в подрозеточные коробки. Артикул 4402173 из серии Avanti от бренда DKC подходит для бытовых и коммерческих систем вентиляции, где требуется точный контроль воздушного потока.

Назначение и область применения

Механизм управления вентиляторами в стену, Черный квадрат DKC используется для переключения между тремя уровнями мощности вентиляторов: выключение, низкая, средняя и высокая скорость. Устройство устанавливается вместо обычной клавишной кнопки в стандартную подрозеточную коробку. Подходит для управления вентиляторами в ванных комнатах, кухнях, санузлах, промышленных помещениях и на производственных участках с требовательными требованиями к воздухообмену.

Технические характеристики

• Номинальное напряжение: 230 В - совместим с сетью 220–240 В, используемой в жилых и офисных зданиях;
• Схема подключения: 0-1-2-3 - четыре положения переключателя, соответствуют выключенному состоянию и трём ступеням скорости;
• Количество модулей: 2 - занимает место двух стандартных модулей в распределительной коробке;
• Тип управления: поворотная ручка - обеспечивает плавное и наглядное переключение режимов;
• Материал корпуса: термопласт - устойчив к перегреву, не проводит ток, долговечен;
• Отделка: глянцевый черный цвет - сочетается с современной отделкой интерьера;
• Диаметр вводных отверстий: 3 мм - подходят для кабелей до 2,5 мм2;
• Зажимы: винтовые - обеспечивают надёжный контакт без необходимости пайки;
• Шаблон для зачистки кабеля: 11 мм - указывает оптимальную длину снятия изоляции;
• Глубина подрозеточной коробки: минимум 45 мм - обязательное условие для правильной установки.

Совместимость и монтаж

Механизм управления вентиляторами в стену, Черный квадрат DKC монтируется исключительно в подрозеточные коробки глубиной не менее 45 мм. Для фиксации используются лапки каркаса (артикул 4400802) и два самореза. Крепление происходит одновременно распорным и винтовым способом - это предотвращает люфт и деформацию при нагрузке. Монтаж выполняется после отключения питания. Подключение осуществляется к трёхскоростному вентилятору с четырьмя проводами: ноль, L1, L2, L3. Перед подключением проверьте соответствие схемы вентилятора и переключателя. Глянцевая накладка легко снимается для обслуживания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Материал корпуса - термопласт, который не поддерживает горение и сохраняет форму при температуре до 100 C. Применение винтовых зажимов снижает риск перегрева контактов. Установка возможна только в сухих помещениях, не подвергающихся воздействию воды или паров.

Преимущества

• Трёхступенчатое управление позволяет точно настраивать уровень вентиляции под текущую потребность;
• Скрытое исполнение не нарушает дизайн интерьера;
• Стандартный формат 2 модуля - легко заменяется на аналогичные устройства;
• Простая механическая конструкция - отказоустойчивая, не требует обслуживания;
• Глянцевая поверхность легко моется и не царапается при ежедневном использовании.

Ограничения применения

• Не предназначено для управления вентиляторами с частотным преобразователем или электронным контроллером - работает только с классическими трёхскоростными двигателями;
• Не допускается установка в условиях повышенной влажности (бассейны, парилки) без дополнительной защиты IP44+;
• Подходит только для подрозеточных коробок глубиной ≥45 мм - несовместим со старыми поверхностными или мелкими коробками;
• Не рассчитан на ток выше 10 А - максимальная мощность подключаемого вентилятора - около 2,3 кВт.

Примеры использования

• Вытяжной вентилятор в ванной комнате - переключение между минимальной скоростью ночью и максимальной после принятия душа;
• Кухонная вытяжка с отдельным контуром вентиляции - регулировка мощности в зависимости от активности готовки;
• Производственный цех с несколькими вентиляторами - один механизм управляет одним вентиляционным каналом;
• Аптечный пункт или лаборатория - точный контроль микроклимата без автоматических систем.

Практические советы

• Перед установкой обязательно сверьте схему подключения вентилятора - три провода (L1, L2, L3) должны соответствовать выводам механизма;
• Используйте шаблон 11 мм для зачистки кабелей - слишком длинная зачистка увеличивает риск замыкания;
• Проверьте глубину подрозеточной коробки перед покупкой - если она меньше 45 мм, выбирайте накладной вариант;
• При замене старого переключателя - отсоедините питание, сфотографируйте существующую схему подключения;
• Рекомендуется использовать с сертифицированным вентилятором того же производителя - DKC Avanti гарантирует совместимость всех элементов системы.
