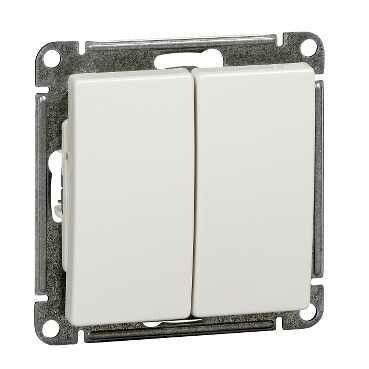

Выключатель 2-кл. СП W59 10А IP20 10AX механизм бел. SE VS510-252-1-86 APC

Выключатель двухклавишный Systeme Electric W59 - это механизм для скрытой установки, предназначенный для управления двумя группами освещения с одной точки. Подходит для бытовых и коммерческих помещений, где требуется точечное управление светом. Артикул vs510-252-1-86 соответствует серии W59 и обеспечивает совместимость с типовыми монтажными коробками.

Назначение и область применения

Выключатель двухклавишный Systeme Electric W59 предназначен для включения и отключения двух независимых нагрузок - например, двух групп светильников, люстры с раздельным управлением или освещения в комнате и коридоре. Устройство рассчитано на работу в сети 220 В, ток до 10 А, что делает его подходящим для осветительных приборов, вентиляторов, маломощных нагревателей. Применяется в жилых домах, офисах, гостиницах и других помещениях с внутренней проводкой.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Количество клавиш: 2
• Способ монтажа: скрытая установка (в монтажную коробку)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Тип подключения: винтовые клеммы
• Габариты: 70,8 × 70,8 × 40 мм
• Материал корпуса: ABS-пластик
• Цвет: белый, глянцевая отделка
• Конструкция: механизм с накладкой, монтажная плата есть
• Схема подключения: 2×1-полюсный (два независимых переключателя)
• Контакты: серебряные - повышают долговечность и снижают риск нагрева
• Не содержит галогенов - безопаснее при горении
• Сигнальный контакт состояния: да - можно подключить индикацию работы

Совместимость и монтаж

Механизм Systeme Electric W59 совместим со стандартными монтажными коробками глубиной от 40 мм. Крепление осуществляется винтами через боковые фланцы. Монтажная плата позволяет зафиксировать устройство в коробке без дополнительной рамки - достаточно установить накладку. Для подключения используйте одножильные медные провода сечением до 2,5 мм2. Не допускается подключение многожильных проводов без наконечников. Напряжение питания - только переменное 220 В, 50 Гц.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых выключателей. Серебряные контакты снижают вероятность возникновения дуги и перегрева. Отсутствие галогенов в материале корпуса уменьшает выделение токсичных веществ при воздействии высоких температур. IP20 означает, что устройство не защищено от влаги - нельзя использовать в ванных комнатах, на улице или в сырых помещениях.

Преимущества

• Надёжные серебряные контакты - меньше искрения, выше срок службы
• Удобная форма и глянцевая поверхность - легко протирать, не царапается
• Монтажная плата - упрощает установку, исключает люфт
• Сигнальный контакт - позволяет подключить светодиодную индикацию состояния
• Совместим с другими элементами серии W59 - можно собрать единый дизайн

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, кухня без защиты)
• Не предназначен для управления мощностью более 2,2 кВт (при 220 В)
• Не имеет подсветки - её необходимо докупать отдельно
• Не работает с LED-драйверами или регуляторами яркости - только обычные лампы и нагрузки
• Запрещён монтаж в металлические коробки без изоляции - возможен пробой

Примеры использования

• Управление основным потолочным светом и ночным подсвечиванием в спальне
• Переключение между светом в рабочей зоне и декоративной подсветкой в гостиной
• Контроль освещения в коридоре и туалете с одного места
• Подключение двух ламп в вестибюле или на лестнице

Практические советы

• Проверьте глубину монтажной коробки - она должна быть минимум 40 мм, чтобы поместился механизм
• При подключении затягивайте винты клемм равномерно - слабый контакт вызывает нагрев
• Если нужна подсветка клавиш - выбирайте отдельные модули, совместимые с системой W59
• Не используйте этот выключатель для управления двигателями, насосами или мощными нагревателями - он не рассчитан на реактивную нагрузку
• Артикул vs510-252-1-86 - это именно механизм; для завершённого вида потребуется рамка и накладка из серии W59
