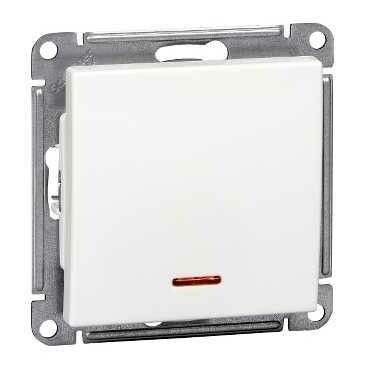

Выключатель 1-кл. СП W59 10А IP20 10AX с подсветкой механизм бел. SE VS110-153-1-86 APC

Выключатель одноклавишный с подсветкой 10АХ механизм белый от Systeme Electric (артикул vs110-153-1-86) - это механизм для скрытой установки, предназначенный для коммутации освещения в жилых и офисных помещениях. Подсветка позволяет легко найти выключатель в темноте, а надёжные серебряные контакты обеспечивают безопасную работу даже при частых включениях.

Назначение и область применения

Выключатель одноклавишный с подсветкой 10АХ механизм белый предназначен для управления одним источником света - например, люстрой, бра или точечным светильником. Подходит для установки в квартирах, домах, офисах, коридорах и других помещениях, где важно удобство управления освещением в условиях плохой видимости. Механизм работает в бытовых сетях переменного тока 220–250 В.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 16 А (не путать с указанием “10АХ” в названии - это маркетинговое обозначение серии; фактическая нагрузка - до 16 А)
• Количество клавиш: 1
• Способ монтажа: скрытая установка в подрозетник
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Габариты: 70,8 × 70,8 × 40 мм
• Подключение: винтовые клеммы
• Тип крепления: винтовое
• Материал корпуса: ABS-пластик, не содержащий галогенов
• Цвет: белый, глянцевая отделка
• Индикация: светодиодная подсветка клавиши
• Сигнальный контакт: есть - позволяет использовать в системах автоматизации (например, для контроля состояния включения)
• Комплектация: механизм + накладка, с монтажной платой
• Серия: W59

Совместимость и монтаж

Механизм совместим со стандартными подрозетниками глубиной не менее 40 мм. Устанавливается в рамочные системы серии W59, а также в другие фланцевые коробки с аналогичным креплением. Для монтажа требуется отвертка - провода закрепляются винтовыми зажимами. Напряжение на входе должно соответствовать 220–250 В. Кабели сечением до 2,5 мм2 подходят для подключения. Выключатель не требует дополнительного питания для подсветки - она питается параллельно нагрузке.

Безопасность и стандарты

Контактные группы выполнены из серебряного сплава - повышают устойчивость к дуговым перегрузкам и снижают риск возгорания. Материал корпуса - самозатухающий ABS-пластик, не содержащий галогенов, что соответствует требованиям экологической безопасности. Соответствует нормам для внутренней установки в сухих помещениях. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60669-1.

Преимущества

• Подсветка клавиши обеспечивает комфортное управление в темноте без необходимости включать основное освещение
• Серебряные контакты увеличивают срок службы и надёжность при частых включениях
• Глянцевая поверхность легко моется, не царапается при обычном использовании
• Наличие сигнального контакта позволяет интегрировать выключатель в умные системы управления
• Монолитная монтажная плата упрощает сборку и исключает смещение деталей при установке

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не защищает от влаги
• Не рекомендуется для управления мощными нагревательными приборами (более 3,5 кВт) - хотя ток 16 А теоретически допустим, лучше применять специализированные устройства
• Не совместим с LED-драйверами, требующими минимальной нагрузки - возможны мерцание или отказ подсветки
• Не поддерживает диммирование - нельзя регулировать яркость света

Примеры использования

• Управление потолочным светильником в спальне
• Коммутация ночника в коридоре
• Включение света в кладовой или гардеробной
• Интеграция в систему “умный дом” через сигнал состояния (включение/выключение)
• Замена старого выключателя в рамках ремонта с сохранением существующего подрозетника

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе ток может быть на входе
• Проверьте соответствие диаметра подрозетника: механизм рассчитан на стандартный 68 мм, но при нестандартных коробках используйте уплотнители
• Не затягивайте винты слишком сильно - можно повредить пластиковые клеммы
• Если подсветка не горит после установки - проверьте целостность цепи нагрузки: подсветка активируется только при замкнутой цепи
• Для долговечности не используйте с выключателем лампы выше 100 Вт (даже при 16 А) - оптимальная нагрузка до 80% от максимума
• Этот механизм - часть серии W59, поэтому идеально сочетается с другими элементами этой линейки: розетками, переходниками и рамками
