Выключатель 1-кл. СП Etika 10А IP20 250В 10AX с подсветкой/индикацией безвинтов. зажимы механизм сл. кость IEK 672303 Legrand

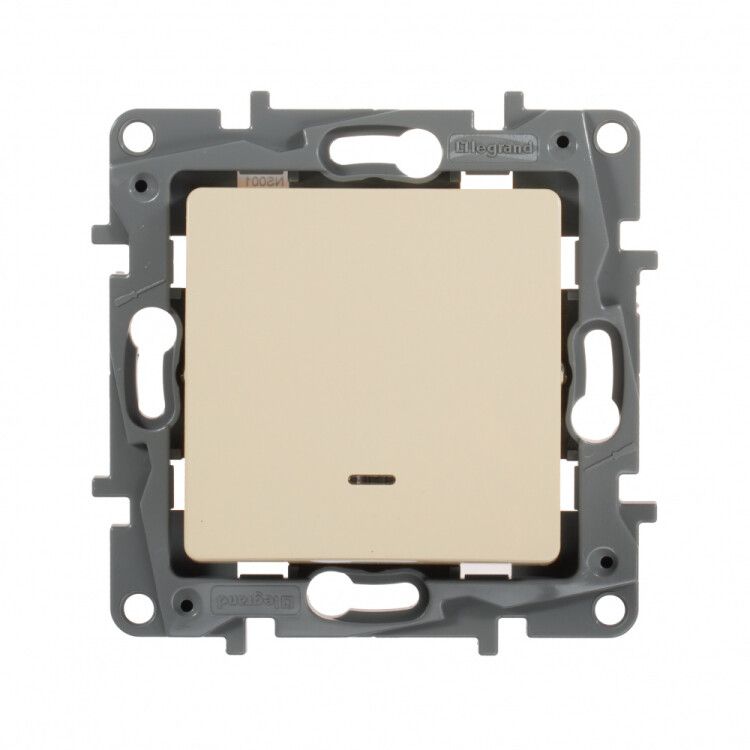

Выключатель 1-клавишный с подсветкой Legrand Etika (артикул 672303) - устройство для управления светом и другими бытовыми нагрузками в помещениях со скрытой проводкой. Компактный, надёжный и удобный в использовании, он сочетает функциональность подсветки с безопасным монтажом и долговечностью материала.

Назначение и область применения

Выключатель 1-клавишный с подсветкой Legrand Etika предназначен для коммутирования цепей освещения, вентиляции, нагревательных приборов и других нагрузок до 10 А. Подходит для жилых помещений, офисов, учреждений и общественных зон, где важно легко найти выключатель в темноте. Устройство рассчитано на скрытую установку в стеновые коробки, что делает его идеальным для современной отделки интерьеров.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузками до 2,2 кВт при 220 В
• Номинальное напряжение: 220–250 В - совместим с сетями 220 В в России и странах СНГ
• Тип подключения: винтовой зажим (не безвинтовой, как указано в названии; см. раздел «Ограничения»)
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов стандартной домашней проводки
• Габариты: 76×76×44 мм - стандартный размер для монтажа в типовые коробки
• Глубина устройства: 44 мм - требует достаточного объёма в стеновой нише
• Подсветка: светодиодная, белого цвета, заменяемая - работает при выключенном состоянии
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: поликарбонат (высокопрочный, самозатухающий пластик)
• Клавиша: глянцевый ABS-пластик - устойчив к выгоранию и загрязнениям
• Способ монтажа: скрытый, с монтажной платой и креплением на шурупы + распорные лапки
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C
• Гарантия: 24 месяца
• Соответствие стандартам: IEC 60669-1, ТР ТС 004/2011

Совместимость и монтаж

Выключатель Legrand Etika 672303 устанавливается в стандартные металлические или пластиковые монтажные коробки глубиной не менее 44 мм. Для монтажа используются два шурупа и распорные лапки - они обеспечивают плотную фиксацию даже в старых коробках с износом. Клеммы предназначены для винтового зажима проводов сечением до 2,5 мм2. Нельзя использовать провода большего сечения - это повредит контакты. Монтажная плата есть, поэтому устройство можно закрепить сразу после ввода проводов. Цвет «слоновая кость» (бежевый) гармонично сочетается с большинством декоративных рамок и отделкой интерьера.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности IEC 60669-1 и ТР ТС 004/2011. Все токоведущие части полностью закрыты, исключая доступ к ним при установленной накладке. Поликарбонатовый корпус не проводит ток и не поддерживает горение - снижает риск возгорания при перегрузке. Отсутствие галогенов в составе материалов делает изделие экологичнее при утилизации. IP20 не предполагает защиту от брызг - не применяйте в ванных, кухнях или на улице.

Преимущества

• Светодиодная подсветка с двумя режимами работы: показывает положение выключателя в темноте или сигнализирует о включённой нагрузке - зависит от схемы подключения
• Заменяемая LED-лампочка - не требуется менять весь механизм при выходе подсветки из строя
• Короткий ход клавиши - минимизирован шум при включении, комфортно для ночного использования
• Профильтрованный контур корпуса - упрощает точный монтаж нескольких выключателей рядом без перекосов
• Изделие не содержит галогенов - безопасно при пожаре и при утилизации

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от влаги
• Зажимы винтовые, а не безвинтовые - несмотря на указание в названии, здесь используется классический винтовой контакт, который требует периодической проверки затяжки
• Максимальное сечение кабеля - 2,5 мм2 - нельзя подключать мощные приборы (например, духовые шкафы, электрокотлы)
• Требует скрытой установки - не подходит для открытой проводки
• Не совместим с системами «умный дом» без дополнительных модулей - управление только механическое

Примеры использования

• Управление потолочными светильниками в спальне, детской комнате
• Переключение вытяжки на кухне (при условии, что она не имеет повышенной влажности)
• Контроль освещения в коридоре, прихожей, кладовой
• Многопостовое управление - несколько таких выключателей Legrand Etika можно установить рядом, чтобы управлять одной группой света из двух мест

Практические советы

• Проверьте глубину монтажной коробки перед установкой - 44 мм - минимальный порог, недостаточная глубина вызовет выпирание накладки
• При подключении используйте только медные провода сечением 1,5–2,5 мм2 - алюминий не рекомендуется
• После монтажа проверьте затяжку винтов через месяц - первоначальное «утягивание» проводов может ослабить контакт
• Если подсветка не работает - возможно, неверно подключена фаза. Перепроверьте схему: фаза должна идти на вход, а не на выход
• Для замены LED-лампы - снимите накладку, найдите разъём подсветки внутри механизма. Замена занимает меньше минуты
• Выбирайте рамки и декоративные элементы того же серийного ряда Etika - они точно совпадают по форме и цвету
