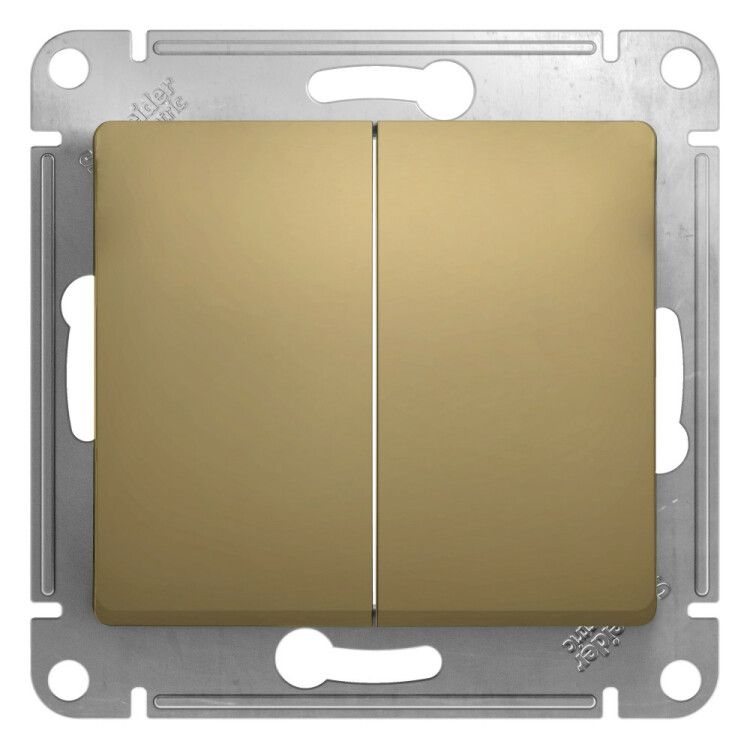

Выключатель 2-кл. СП Glossa 10А IP20 (сх. 5) 10AX механизм титан SE GSL000451 APC

Выключатель 2-клавишный, схема 5, 10А, титан, механизм SE - надёжный внутренний коммутационный элемент серии Glossa от Systeme Electric, предназначенный для управления двумя группами освещения в жилых и офисных помещениях. Артикул gsl000451 соответствует стандартному механизму с накладкой, совместимому с рамками серии GLOSSA.

Назначение и область применения

Выключатель 2-клавишный, схема 5, 10А, титан, механизм SE предназначен для включения и отключения двух независимых нагрузок - например, двух групп точечных светильников, люстр или бра - с одного места. Подходит для установки в квартирах, домах, офисах и других зданиях с переменным током до 250 В. Применяется в системах освещения, где требуется раздельное управление: спальня с основным и ночным светом, кухня с потолочными и подсветкой рабочей зоны, коридор с верхним и декоративным освещением.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,5 кВт при 250 В (например, две лампы по 100 Вт каждая + LED-подсветка);
• Номинальное напряжение: 250 В AC - работает в бытовых сетях 220–240 В;
• Схема подключения: 5 - классическая схема для двухклавишного выключателя с одним входом и двумя выходами;
• Степень защиты IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от воды и пыли - применяется только во внутри помещений;
• Габариты: 70,8 × 70,8 × 38,5 мм - стандартный размер для монтажа в типовые подрозетники;
• Материал корпуса: PC+ASA - высокопрочный пластик, устойчивый к механическим повреждениям и УФ-излучению;
• Покрытие: глянцевый, отделка - матовая - сочетает современный внешний вид с антибликовой поверхностью;
• Цвет: титан - серебристо-серый, гармонирует с большинством интерьерных решений;
• Подсветка: отсутствует - не имеет индикации положения;
• Количество модулей: 0 - не является модульным устройством, требует установки в рамку;
• Не содержит галогенов - безопасен для экологии и здоровья.

Совместимость и монтаж

Механизм SE серии Glossa устанавливается исключительно в рамочные системы того же типа - совместим с рамками GLOSSA от Systeme Electric. Крепление - винтовое, через боковые фиксаторы. Монтаж выполняется в скрытую проводку (внутренняя установка) в стандартном подрозетнике глубиной не менее 40 мм. Клеммы расположены в два ряда - верхние для входной фазы, нижние - для выходов к двум нагрузкам. Для подключения используйте одножильные медные провода сечением 0,5–2,5 мм2. Не рекомендуется использовать многожильные провода без опрессовки наконечниками.

Безопасность и стандарты

Выключатель 2-клавишный, схема 5, 10А, титан, механизм SE соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Обеспечивает электроизоляцию, предотвращает случайный контакт с токоведущими частями благодаря конструкции корпуса и степени защиты IP20. Нагрузка не должна превышать 10 А - перегрузка вызывает нагрев и риск возгорания. Устройство не предназначено для управления мощными двигателями, индуктивными или емкостными нагрузками.

Преимущества

• Устойчивость к царапинам и выцветанию - материал PC+ASA сохраняет внешний вид даже после длительной эксплуатации;
• Эргономичные клеммы - удобны для подключения, особенно в плотных подрозетниках;
• Чёткая тактильная реакция клавиш - обеспечивает уверенное управление;
• Совместимость с широким рядом рамок серии GLOSSA - легко заменить или дополнить в уже установленной системе;
• Отсутствие галогенов - безопаснее при горении и утилизации.

Ограничения применения

• Не используется вне помещений - IP20 не защищает от влаги и пыли;
• Не подходит для управления нагрузками выше 10 А - например, мощными обогревателями, насосами или светодиодными лентами с драйверами >2,5 кВт;
• Требует обязательной установки в рамку - сам по себе не закрепляется на стене;
• Нет подсветки - невозможно определить положение клавиш в темноте без дополнительного освещения;
• Не совместим с автоматическими системами (умный дом) без внешних реле или модулей.

Примеры использования

• В спальне: одна клавиша - основной свет, вторая - ночная подсветка у кровати;
• На кухне: первая клавиша - потолочные светильники, вторая - подсветка рабочего стола;
• В коридоре: включение света в холле и в тамбуре с одной точки;
• В детской комнате: управление светом над столом и над игровой зоной.

Практические советы

• При монтаже проверьте соответствие сечения провода и номинала выключателя - для 10 А минимум 1,5 мм2, лучше 2,5 мм2;
• Используйте только оригинальные рамки GLOSSA - другие серии могут иметь отличную посадку или цвет;
• Не затягивайте клеммы слишком сильно - это повредит пластиковую часть и снижает долговечность;
• Если планируете заменить старый выключатель - сравните размеры подрозетника: новый механизм занимает 70,8×70,8 мм;
• Для сложных схем (трёхпроводные) - убедитесь, что схема подключения действительно соответствует “схеме 5” - иначе возможна неверная работа.
