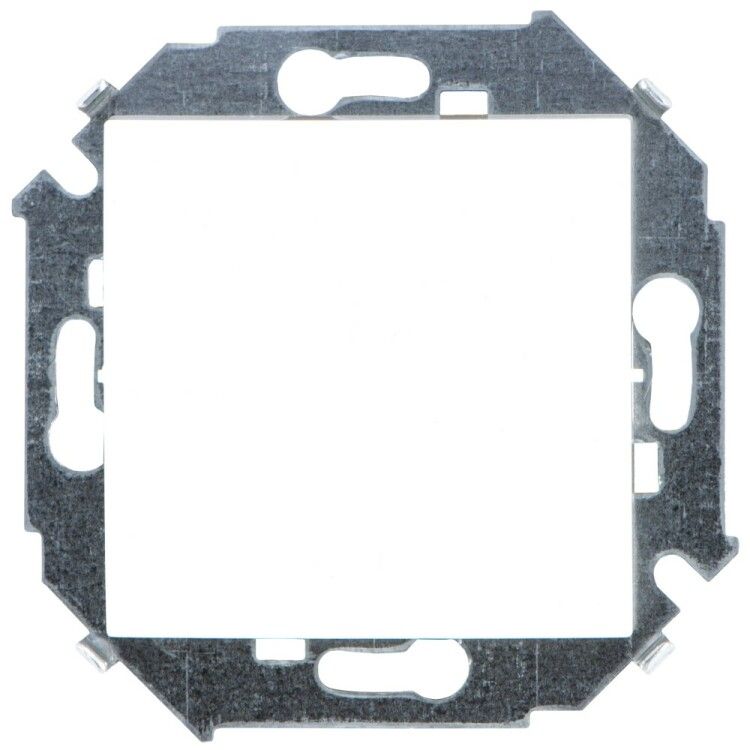

Переключатель проходной 1-кл. СП Simon 15 16А IP20 винтов. зажим механизм бел. 1591201-030

Переключатель проходной 1-клавишный Simon 1591201-030 предназначен для коммутации освещения из двух мест - например, у входа и выхода комнаты или на этажах лестницы. Этот механизм сочетает простую эксплуатацию с надежным винтовым соединением и соответствует требованиям для внутренней установки в жилых и общественных помещениях.

Назначение и область применения

Этот переключатель используется там, где необходимо управлять одним светильником или группой светильников с двух точек. Подходит для квартир, домов, офисов, коридоров, лестниц и других помещений с двумя точками доступа. Устройство не предназначено для частого включения/выключения мощных нагрузок - оптимально для освещения до 3,5 кВт (при 250 В и 16 А).

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Количество клавиш: 1
• Количество полюсов: 1
• Схема подключения: Переключатель на два направления (проходной)
• Способ подключения: Винтовые зажимы
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Материал корпуса: Пластик, без галогенов
• Цвет: Белый, глянцевая отделка
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Тип монтажа: Скрытая установка в подрозетник
• Тип крепления: Винтовое
• Комплектация: Механизм с декоративной накладкой
• Серия: Simon 15
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Механизм совместим с подрозетниками стандартного диаметра 68 мм, используемыми в системах Simon 15 и аналогичных сериях. Для монтажа требуется предварительно установленный подрозетник. Кабель зачищается на 8–10 мм, вставляется в зажим и фиксируется винтом - не допускается перегиб или повреждение жил. Напряжённость затяжки должна быть умеренной: слишком слабо - плохой контакт, слишком сильно - риск повреждения контакта. Устройство можно устанавливать рядом с другими выключателями в одном блоке благодаря плоской форме металлической платформы.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - применение в ванных, банях, на улице запрещено. Глянцевая поверхность легко моется, но царапины видны заметнее.

Преимущества

• Надёжные винтовые зажимы - минимизируют риск ослабления контакта со временем
• Пластик без галогенов - безопасен для здоровья и окружающей среды
• Совместимость с серией Simon 15 - удобна при замене или расширении системы
• Глянцевая белая накладка - гармонирует с большинством интерьеров
• Простая конструкция - требует минимальных инструментов для монтажа

Ограничения применения

• Запрещено использовать в помещениях с высокой влажностью (ванная, бассейн, улица) - степень защиты IP20 недостаточна
• Подключение кабелей сечением более 1,5 мм2 невозможно - возможен перегрев и деформация зажима
• Не подходит для управления двигателями, мощными нагревателями или светодиодными лентами с драйверами - только активная нагрузка (например, лампы накаливания, LED-светильники без диммера)
• Не имеет функции диммирования - нельзя регулировать яркость света

Примеры использования

• Управление светом в длинном коридоре: один переключатель у входа, второй у выхода
• Освещение лестницы между этажами - внизу и вверху
• Свет в спальной комнате: у двери и у кровати
• Общий свет в гостиной с двумя входами

Практические советы

• При подключении помните: проходной переключатель работает в паре с другим таким же устройством - не путайте с обычным одноклавишным выключателем
• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• Не используйте кабели с многожильными жилами без оконцовки - они плохо фиксируются в винтовых зажимах
• Если нужна система с трёх точек управления - потребуется ещё один перекрестный переключатель между двумя проходными
• При замене старого устройства - сравните тип подключения: если раньше был “трёхпроводной” режим, то новый также должен быть проходным
