Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм карбон - ATN001013 APC

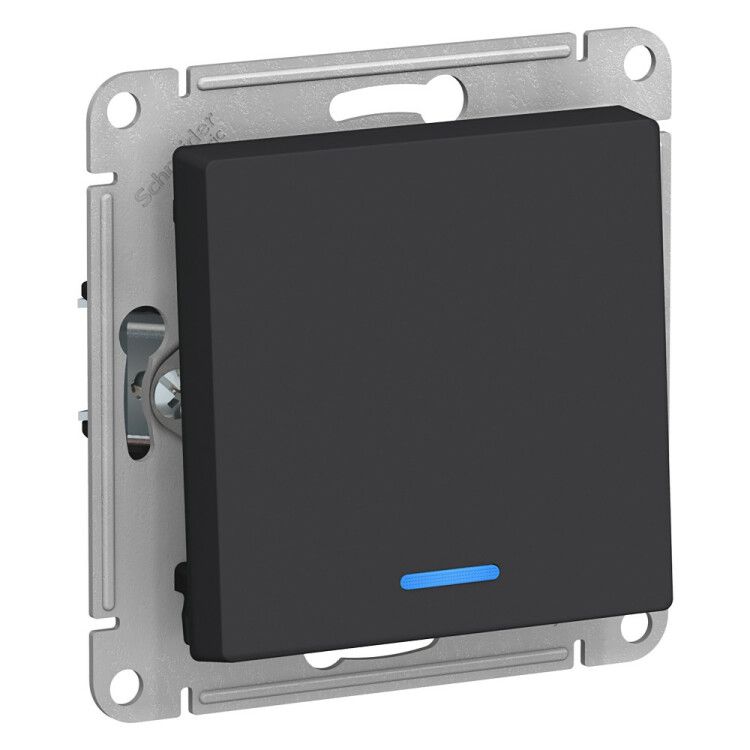

Выключатель одноклавишный с подсветкой, схема 1а, 10АХ, механизм, цвет карбон, серия SE от Systeme Electric (артикул atn001013) предназначен для коммутирования освещения в жилых и офисных помещениях с возможностью быстрого определения положения переключателя в темноте.

Назначение и область применения

Этот выключатель используется для управления одним источником света - например, люстрой, бра или точечным светильником. Подходит для внутренней проводки в квартирах, домах, офисах и других объектах с постоянным напряжением до 220 В. Механизм рассчитан на работу в условиях нормальной влажности и отсутствия прямого попадания воды. Применяется там, где важно удобство ночного доступа - спальни, коридоры, туалеты, лестницы.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт (например, несколько LED-светильников или одна мощная лампа).
• Номинальное напряжение: 220 В - совместим с однофазными сетями стандарта Европы и России.
• Схема подключения: 1-полюсный - управляет одной фазой, ноль и земля проходят мимо устройства.
• Подсветка: светодиодная, синий цвет - обеспечивает видимость в темноте без слепящего эффекта.
• Габариты: 40×71×71 мм - соответствует стандартному корпусу для скрытой установки.
• Материал корпуса: термопласт (ABS-пластик) - прочный, не трескается при ударах, устойчив к выцветанию.
• Отделка: матовая, черная ("карбон") - маскирует следы пальцев, не бликуют.
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги.
• Количество модулей: 0 - не требует DIN-рейки, устанавливается в обычную подрозетник.
• Не содержит галогенов - безопаснее при горении, соответствует экологическим требованиям.

Совместимость и монтаж

Механизм designed для скрытой установки в стандартный подрозетник глубиной не менее 40 мм. Крепится винтами через боковые отверстия - совместим со всеми типичными пластиковыми и металлическими рамками. Для подключения используются винтовые клеммы: достаточно зачистить провода на 8–10 мм и затянуть винты усилием рук. Нельзя использовать с высокочастотными нагрузками (диммеры, ЭПРА) - устройство не предназначено для регулировки яркости. Совместим с любыми лицевыми панелями серии AtlasDesign и другими, имеющими стандартный форм-фактор 69×69 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Сертифицировано для работы в бытовых и аналогичных условиях. Отсутствие галогенов снижает риск образования токсичных паров при повышении температуры. Подсветка выполнена на основе маломощного светодиода, потребляющего менее 0,1 Вт - не влияет на энергопотребление сети.

Преимущества

• Удобная подсветка - не надо щупать стену в темноте, чтобы включить свет.
• Матовое покрытие - не оставляет отпечатков, сохраняет внешний вид долгое время.
• Простой монтаж - не требуется специнструмент, все клеммы доступны после снятия крышки.
• Совместимость с системой AtlasDesign - можно собирать единый стиль интерьера с розетками и другим оборудованием этой же серии.

Ограничения применения

• Не влажных помещениях (ванна, баня, улица) - степень защиты IP20 недостаточна.
• Не работает с dimmer’ами и автоматическими выключателями - только классическое включение/выключение.
• Запрещено подключать нагревательные приборы выше 2,2 кВт - есть риск перегрузки и выхода из строя механизма.
• Не рекомендуется для многоквартирных домов с частыми скачками напряжения - не имеет защиты от импульсов.

Примеры использования

• Включение потолочного светильника в спальне - подсветка показывает местонахождение выключателя перед сном.
• Освещение коридора в частном доме - сочетание с такими же розетками серии SE делает интерьер целостным.
• Установка в офисной комнате - надежная работа при ежедневном использовании, минимум обслуживания.

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена прямо к клеммам.
• Проверьте диаметр подрозетника: он должен быть не меньше 68 мм, иначе механизм не войдет.
• Не используйте силу при закручивании винтов - перетянутый контакт может деформироваться и вызвать нагрев.
• Если подсветка не горит - проверьте правильность подключения фазы; она должна идти именно на входной контакт, а не на выход.
• Для замены старого выключателя - снимите декоративную накладку, открутите два винта, отсоедините провода и установите новый механизм в том же порядке.
