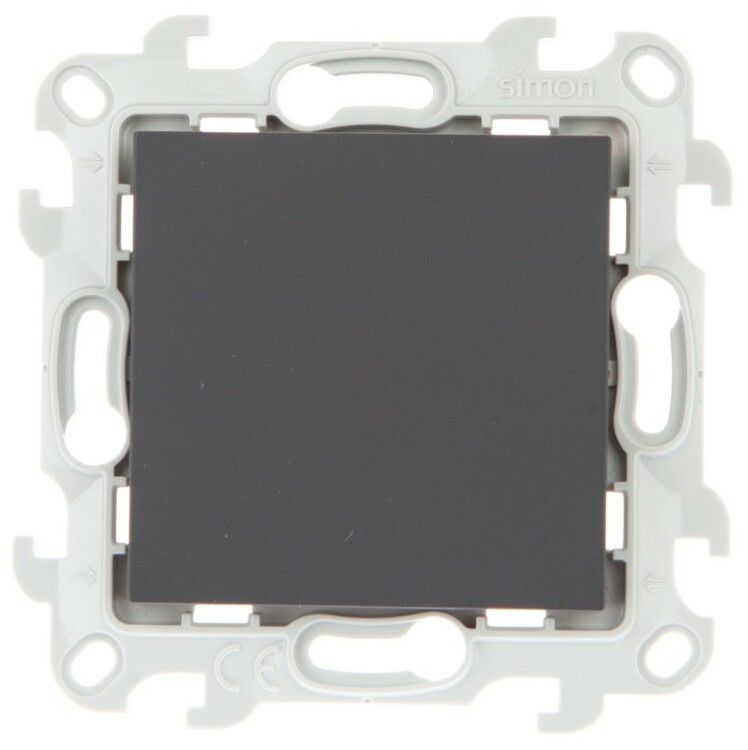

Выключатель 1-кл. 1п 2мод. СП Simon 24 10А IP20 механизм графит 2450101-038

Выключатель одноклавишный 1-полюсный 2-модульный 10А IP20 механизм графит от бренда Simon - компактное устройство для управления освещением и бытовой нагрузкой до 10 А в скрытых электромонтажных коробках. Артикул 2450101-038 подходит для установки в жилых и офисных помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Этот выключатель предназначен для коммутации электрических цепей мощностью до 2,2 кВт (при 220 В). Он используется для включения и отключения светильников, розеточных групп, вентиляторов и других бытовых приборов. Подходит для внутренней проводки в квартирах, домах, административных зданиях. Механизм устанавливается в стандартную монтажную коробку глубиной не менее 40 мм.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Количество полюсов: 1
• Количество клавиш: 1
• Количество модулей: 2 (занимает два стандартных модуля в распределительной коробке)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от воды и пыли
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 1,5 мм2
• Материал корпуса: термопласт - устойчив к перегреву и механическим воздействиям
• Цвет покрытия: матовый серый (графит)
• Климатическое исполнение: УХЛ3 - допускается использование в помещениях с температурой от −10 C до +40 C и относительной влажностью до 90%
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками для скрытой проводки (например, ГОСТ 24527). Для установки требуется предварительно подготовленная ниша в стене. Кабель подключается через винтовые зажимы - максимальное сечение 1,5 мм2. Не рекомендуется использовать многожильные провода без опрессовки наконечниками. Выключатель фиксируется в рамке стандартной системы Simon - совместим с другими изделиями серии “Рамочная”.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 обеспечивает безопасность при случайном контакте с частями механизма, но не предназначено для установки во влажных помещениях (ванна, баня, улица). Нагрузка не должна превышать 10 А - превышение вызывает перегрев и выход из строя.

Преимущества

• Матовая поверхность снижает видимость царапин и следов пальцев
• Компактный двухмодульный формат экономит место в распределительной коробке
• Термопластовый корпус устойчив к деформациям при нагреве
• Чёткий тактильный ход клавиши обеспечивает надёжное управление
• Поддерживается системой “Рамочная” - легко заменить на другие элементы той же серии

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP20 не защищает от воды
• Запрещена установка на нагрузку выше 10 А (например, мощные обогреватели, духовые шкафы)
• Не подходит для кабелей сечением больше 1,5 мм2 - риск перегрева и плохого контакта
• Не совместим с автоматическими выключателями или диммерами - только простое включение/выключение

Примеры использования

• Управление точечным освещением в гостиной
• Переключение света в спальной комнате
• Коммутация вытяжного вентилятора на кухне
• Включение розеточной группы в рабочем кабинете

Практические советы

• При монтаже используйте только медные провода сечением 1,0–1,5 мм2; многожильные провода обязательно обжимайте наконечниками
• Проверьте глубину монтажной коробки - она должна быть минимум 40 мм, чтобы механизм свободно помещался
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Если планируете заменить несколько выключателей - выбирайте одинаковые модели для единообразия внешнего вида
• Артикул 2450101-038 совместим с рамками Simon серии “Рамочная”, но не с другими сериями - проверьте соответствие перед покупкой
