Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм белый - ATN000153 APC

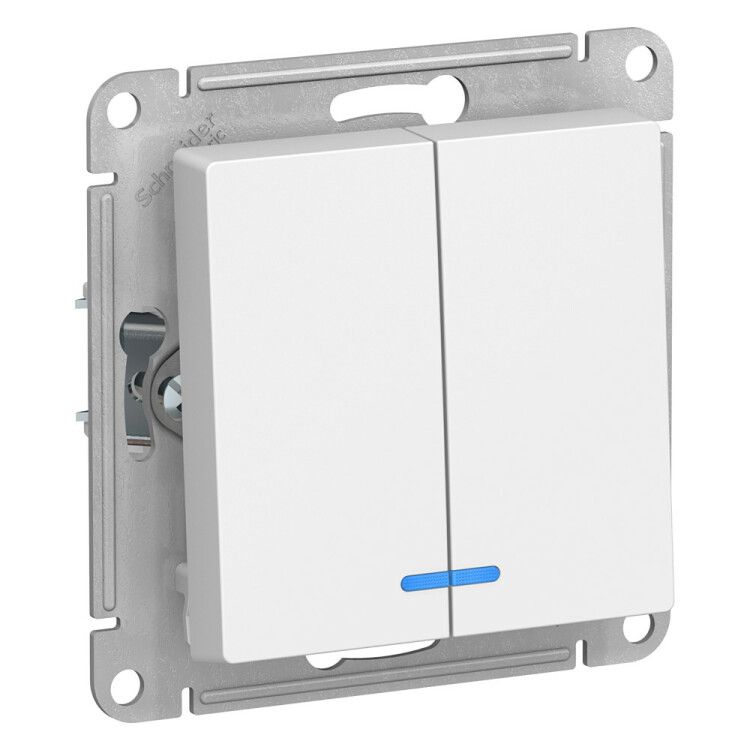

Выключатель двухклавишный с подсветкой Systeme Electric артикула atn000153 - это механизм для скрытой установки, позволяющий управлять двумя группами освещения с одного места. Модель выполнена в белом цвете с LED-подсветкой и предназначена для бытовых и коммерческих интерьеров с напряжением до 220 В.

Назначение и область применения

Выключатель двухклавишный с подсветкой Systeme Electric atn000153 используется для включения и отключения двух независимых светильников или групп освещения - например, потолочных люстр, бра или точечных светильников в комнате. Подсветка помогает быстро найти устройство в темноте, что особенно удобно в коридорах, спальнях и ванных комнатах. Применяется в жилых домах, офисах, гостиницах и других помещениях с внутренней проводкой.

Технические характеристики

• Номинальный ток: 10 А - подходит для нагрузок до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В
• Количество клавиш: 2 - каждая управляет своей цепью
• Схема подключения: 2×1-полюсный - два независимых переключателя в одном корпусе
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Способ монтажа: скрытая установка - монтируется в подрозетник
• Габариты: 40×71×71 мм - совместим со стандартными подрозетниками
• Материал корпуса: ABS-пластик с ионами серебра - устойчив к царапинам, УФ-излучению и обладает антибактериальным эффектом
• Подсветка: светодиодная, синяя - работает при выключенном состоянии, потребление минимальное
• Способ подключения: винтовые клеммы - надёжное соединение с медным проводом
• Цвет: белый, глянцевая отделка
• Крепление: винтовое - фиксируется в подрозетнике с помощью распорных лапок

Совместимость и монтаж

Механизм Systeme Electric atn000153 предназначен для установки в стандартные металлические или пластиковые подрозетники глубиной не менее 40 мм. Крепление осуществляется через винты на распорных лапках - после вставки механизма в подрозетник они фиксируют его плотно. Для подключения используются винтовые клеммы: к каждой из трёх клемм (L, L1, L2) подводится соответствующий провод. Ноль и заземление не требуются - выключатель разрывает только фазу. Перед монтажом обязательно отключите питание. Габариты 40×71×71 мм обеспечивают совместимость с большинством рамок серии AtlasDesign.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых выключателей. Отсутствие галогенов делает материал экологичнее. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не допускает использование в сырых помещениях (ванна, баня, улица). Выключатель не рассчитан на повышенную влажность или прямое попадание воды - для таких условий требуется IP44 и выше.

Преимущества

• Светодиодная подсветка синего цвета - не слепит, хорошо видна в темноте, энергоэффективна
• Антибактериальный эффект благодаря ионам серебра в пластике - снижает риск распространения микробов на поверхности
• Устойчивый к царапинам и УФ-излучению ABS-пластик - сохраняет внешний вид даже при частом использовании
• Глянцевая поверхность - легко протирается, не собирает пыль
• Совместимость с рамками серии AtlasDesign - можно использовать с декоративными элементами того же дизайна

Ограничения применения

• Не применяется во влажных помещениях (ванная, кухня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для наружной установки - не защищён от пыли, влаги и перепадов температур
• Не рекомендуется для управления мощностью более 2,2 кВт (например, мощные нагреватели, насосы) - максимальный ток 10 А
• Не имеет функции dimmer - нельзя регулировать яркость света
• Не поддерживает автоматические системы - только ручное управление

Примеры использования

• Управление основным светом и ночным подсвечиванием в спальне
• Переключение между люстрой и точечными светильниками в гостиной
• Включение света в коридоре и туалете с одной кнопки
• Освещение рабочей зоны и зоны отдыха в кабинете

Практические советы

• При замене старого выключателя проверьте, чтобы подрозетник был глубже 40 мм - иначе механизм не войдёт полностью
• Зажимайте провода в клеммах достаточно сильно, но без перегрузки - оголённая часть должна быть 8–10 мм
• Если подсветка не горит - проверьте целостность цепи и наличие напряжения на входе; она работает только при наличии питания
• Для долговечности используйте только одножильные медные провода сечением 1,5–2,5 мм2
• Этот механизм совместим с рамками Systeme Electric серии AtlasDesign - выбирайте одинаковый стиль для единого интерьера
