Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм изумруд - ATN000851 APC

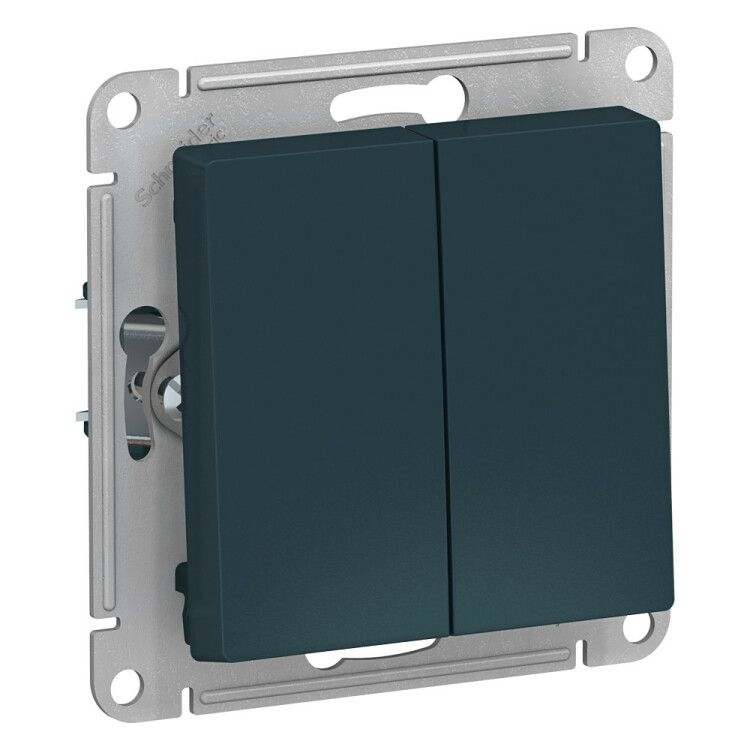

Выключатель двухклавишный схема 5, 10АХ, механизм изумруд от Systeme Electric - это внутренний механизм с двойным управлением для управления двумя группами освещения в одном месте. Артикул atn000851 предназначен для установки в стандартные монтажные коробки и совместим с рамками серии AtlasDesign.

Назначение и область применения

Выключатель двухклавишный схема 5, 10АХ, механизм изумруд используется для коммутирования двух независимых нагрузок - например, двух групп точечных светильников, люстры с двумя режимами или света в комнате и коридоре - с одного места. Подходит для жилых помещений, офисов, общественных зданий. Номинальный ток 10 А позволяет управлять нагрузками до 2,2 кВт при напряжении 220–250 В.

Технические характеристики

• Количество клавиш: 2
• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Тип подключения: винтовые клеммы
• Способ монтажа: внутренний
• Габаритные размеры: 71×71×40 мм
• Глубина корпуса: 40 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: изумрудный, матовая отделка
• Тип крепления: винтовое с монтажными лапками
• Количество модулей: 0 (не требует DIN-рейки)
• Подсветка: не предусмотрена
• Состав: без галогенов

Совместимость и монтаж

Механизм выключателя Systeme Electric atn000851 совместим со всеми рамками серии AtlasDesign. Для установки требуется стандартная монтажная коробка глубиной не менее 40 мм. Монтаж выполняется через винтовые лапки - они плотно фиксируют механизм внутри коробки. Кабели подключаются к винтовым клеммам: входной фазный провод - на общий контакт, выходные - на два отдельных контакта. Перед монтажом обязательно отключите питание.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытовых и аналогичных применений. Степень защиты IP20 исключает доступ к токоведущим частям при нормальном использовании, но не защищает от попадания влаги - поэтому устройство нельзя использовать во влажных помещениях (ванна, баня, бассейн) или на улице. Отсутствие подсветки снижает риск перегрева и увеличивает срок службы.

Преимущества

• Усиленные монтажные лапки обеспечивают надёжную фиксацию даже в старых или слегка повреждённых коробках.
• Матовая поверхность не царапается легко и не оставляет следов от пальцев.
• Изумрудный цвет хорошо сочетается с современным интерьером и отличается от типичных белых решений.
• Конструкция без подсветки снижает энергопотребление и тепловую нагрузку на механизм.
• Произведено без галогенов - безопаснее для окружающей среды и здоровья.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности или запылённости - IP20 недостаточно для кухни, ванной, подвала или уличного использования.
• Не имеет светодиодной подсветки - в темноте невозможно найти клавиши без внешнего освещения.
• Требуется отдельная декоративная рамка серии AtlasDesign - механизм не работает самостоятельно.
• Не рекомендуется для нагрузок выше 2,2 кВт (например, мощные нагреватели или двигатели).

Примеры использования

• Управление светом в спальне: одна клавиша - основной потолочный свет, вторая - ночник возле кровати.
• Освещение коридора и туалета с единой точки входа.
• Контроль двух зон освещения в гостиной: основное и акцентное.
• Установка в новостройках и ремонте с использованием системы AtlasDesign.

Практические советы

• Перед покупкой проверьте глубину вашей монтажной коробки - она должна быть минимум 40 мм, чтобы вместить механизм без деформации стенок.
• Выбирайте рамку AtlasDesign того же цвета - изумрудный механизм плохо сочетается с белыми или серебристыми рамками.
• Не затягивайте винты клемм слишком сильно - можно повредить медные жилы или пластиковую часть клеммы.
• Если планируете заменить существующий выключатель - сравните размеры: 71×71 мм - стандартный формат, но старые модели иногда имеют меньшие габариты.
• Этот механизм - только часть системы. Без лицевой рамки он не будет функциональным и эстетически завершённым.
