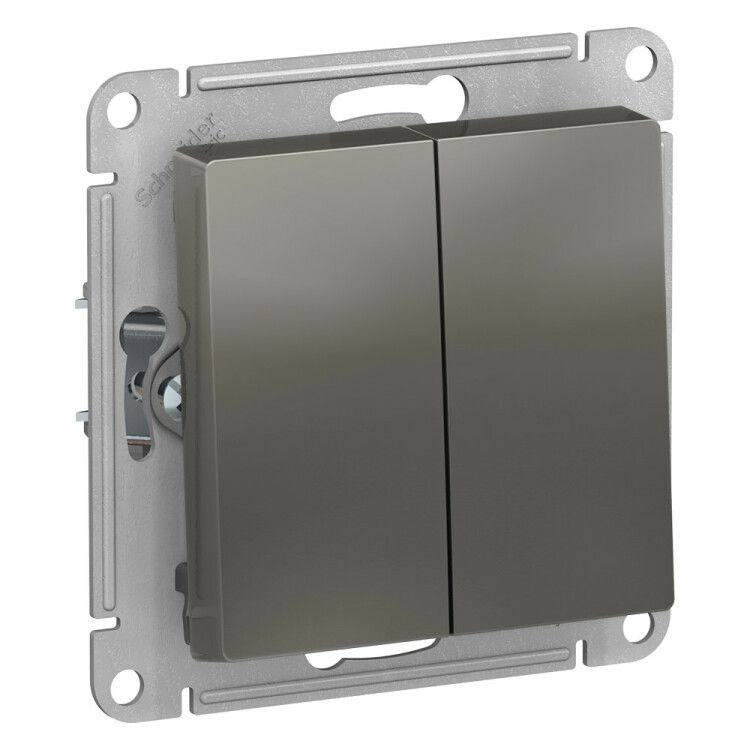

Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм сталь - ATN000951 APC

Выключатель двухклавишный схема 5, 10АХ, механизм сталь от Systeme Electric (артикул atn000951) - это надёжный механизм для управления двумя группами освещения с одной точки, предназначенный для скрытой установки в жилых и общественных помещениях.

Назначение и область применения

Этот двухклавишный выключатель предназначен для коммутирования двух независимых нагрузок - например, двух групп точечных светильников, люстры с двумя режимами или света в комнате и коридоре. Подходит для использования в квартирах, офисах, школах и других объектах с внутренней проводкой. Механизм работает в сетях переменного тока до 220 В и рассчитан на максимальную нагрузку 10 А, что соответствует мощности до 2,2 кВт на каждую клавишу.

Технические характеристики

• Количество клавиш: 2
• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Способ монтажа: скрытая установка в монтажную коробку
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: серый, матовая отделка
• Габариты: 40×71×71 мм
• Тип серии: рамочная (совместим с рамками серии AtlasDesign)
• Схема подключения: 2×1-полюсный - две отдельные цепи, каждый контакт управляет своим устройством
• Подсветка: не предусмотрена - требуется отдельная установка светодиодных элементов
• Состав: не содержит галогенов

Совместимость и монтаж

Механизм совместим с монтажными коробками стандарта Европа (84 мм) и рамками серии AtlasDesign. Крепление осуществляется через усиленные винтовые лапки - они обеспечивают плотную фиксацию даже в старых или слегка расширенных коробках. Для монтажа используйте отвертку с плоским шлицем. Подключение проводов - только винтовыми зажимами; рекомендуется зачищать концы провода на 8–10 мм и затягивать клеммы равномерно, чтобы избежать перегрева. Выключатель не требует предварительной подготовки контактов - можно использовать медные одножильные провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Сертифицировано по нормам IEC 60669-1. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. IP20 обеспечивает базовую защиту от случайного прикосновения, но не допускает использование во влажных помещениях (ванна, баня, бассейн) или вне помещений.

Преимущества

• Усиленные монтажные лапки повышают долговечность крепления и исключают люфт при частом использовании
• Матовая поверхность не царапается легко и не оставляет следов от пальцев
• Совместимость с рамками AtlasDesign позволяет легко заменить старые модели без переделки стен
• Простая схема подключения - два независимых канала без сложной коммутации
• Материал корпуса устойчив к УФ-излучению - не желтеет со временем

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности - запрещено устанавливать в ванных комнатах, на кухне рядом с мойкой, в подвале без герметизации
• Не имеет подсветки - если нужна индикация положения, потребуется внешний источник или другой тип выключателя
• Не поддерживает автоматическое управление - нельзя использовать в системах умного дома без дополнительных реле
• Не совместим с высокими нагрузками выше 10 А - не применяйте для мощных нагревателей, насосов или оборудования >2,2 кВт

Примеры использования

• Управление светом в спальне: одна клавиша - основной потолочный свет, вторая - ночник у кровати
• Освещение коридора и холла с одного места
• Контроль двух зон в офисном кабинете - рабочий стол и зона отдыха
• Замена старого выключателя в доме с сохранением существующего проёма и рамки

Практические советы

• Перед установкой обязательно отключите питание - даже при малом токе есть риск поражения
• Проверьте глубину монтажной коробки: механизм требует минимум 40 мм свободного пространства
• Если провода слишком толстые - используйте переходники или обожмите их наконечниками
• При сборке рамки AtlasDesign убедитесь, что механизм полностью вставлен - он должен щёлкнуть при фиксации
• Не используйте силу при закручивании винтов - перетяжка может повредить пластиковые клеммы
• Для длительной службы избегайте установки рядом с источниками тепла (радиаторы, плиты)
