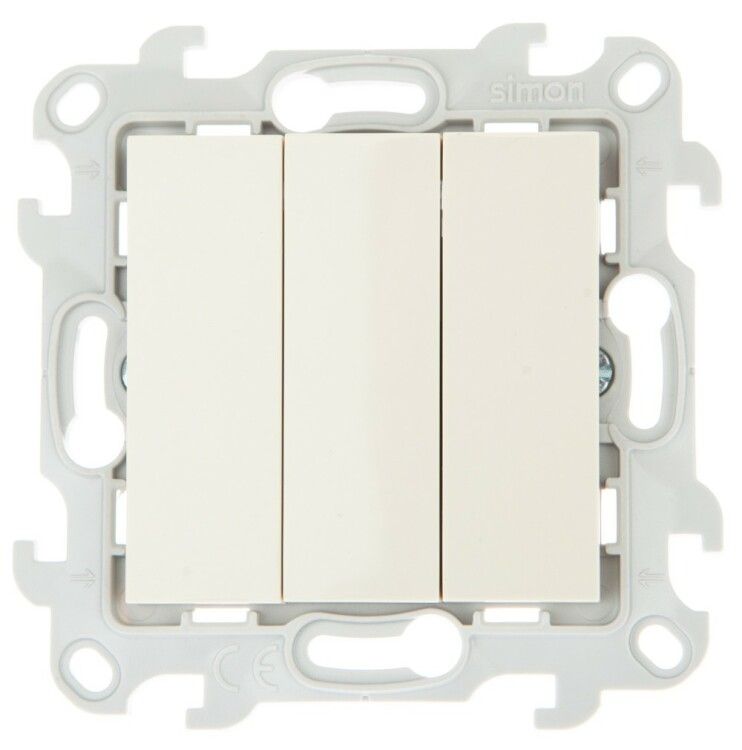

Выключатель 3-кл. 1п 2мод. СП Simon 24 10А IP20 механизм сл. кость 2450391-031

Выключатель трехклавишный Simon 2450391-031 - компактное устройство для управления тремя группами освещения из одного места. Подходит для установки в жилых помещениях, офисах и общественных зданиях с внутренней проводкой. Материал корпуса - пластик бежевого цвета, что обеспечивает гармоничное сочетание с большинством интерьеров.

Назначение и область применения

Выключатель трехклавишный Simon 2450391-031 предназначен для коммутации нагрузки до 10 А в однофазной сети 220 В. Каждая из трёх клавиш управляет отдельным световым контуром - например, люстрой, точечными светильниками и ночным освещением. Удобен для помещений с несколькими зонами освещения: спальнями, гостиными, холлами. Применяется исключительно внутри помещений благодаря защите IP20 - не предназначен для улицы, ванных комнат или сырых мест.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество клавиш: 3
• Количество модулей: 2
• Количество полюсов: 1
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 1,5 мм2
• Цвет: бежевый (слоновая кость)
• Материал корпуса: термостойкий пластик
• Покрытие: глянцевое
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25C до +40C и повышенной влажностью
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Выключатель трехклавишный Simon 2450391-031 рассчитан на скрытую установку в стандартную металлическую или пластиковую коробку глубиной не менее 40 мм. Размер двух модулей соответствует типовой рамке 86×86 мм. Для монтажа требуется предварительная подготовка ниши в стене и вывод трёх фазных проводов (по одному на каждую клавишу) и нулевой провод (общий для всех цепей). Подключение выполняется через винтовые зажимы - максимальное сечение провода не должно превышать 1,5 мм2. Не рекомендуется использовать многожильные провода без опрессовки наконечника.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08 и имеет степень защиты IP20, обеспечивающую безопасность от случайного контакта с токоведущими элементами. Конструкция выполнена из самозагасающего пластика, снижающего риск распространения пламени. Климатическое исполнение УХЛ3 позволяет применять выключатель в условиях среднего климата с возможными перепадами температур и влажностью, характерными для отапливаемых помещений в России и странах СНГ.

Преимущества

• Эргономичные клавиши с четким тактильным откликом - удобны даже при недостаточном освещении
• Глянцевое покрытие легко моется и сохраняет внешний вид долгое время
• Компактная конструкция (2 модуля) экономит место в распределительной коробке
• Поддерживает стандартную рамку - совместим со множеством декоративных решений
• Не требует специальных инструментов для установки - достаточно обычной отвертки

Ограничения применения

• Не используется во влажных помещениях (ванна, баня, бассейн) - IP20 не обеспечивает защиту от брызг
• Запрещено подключать нагрузку свыше 10 А - не подходит для мощных нагревательных приборов, кондиционеров
• Максимальное сечение кабеля - 1,5 мм2; более толстые провода не войдут в зажимы
• Не предназначен для наружной установки или открытой проводки
• Не совместим с системами автоматизации без дополнительных реле

Примеры использования

• Управление светом в спальне: основной потолочный свет, бра над кроватью, ночник у выхода
• Освещение гостиной: люстра, торшеры, подсветка TV-зоны
• Коридор с двумя зонами освещения и входной светильник
• Офисное помещение: рабочая группа, зона отдыха, аварийная подсветка

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При использовании медного провода сечением 1,5 мм2 - плотно затяните винты, чтобы избежать нагрева
• Если клавиши кажутся слишком мягкими - возможно, установлены на некачественную рамку; используйте оригинальные рамки Simon
• Для замены старого выключателя - сравните количество модулей и способ подключения; этот выключатель заменяет аналоги с 2 модулями и 3 клавишами
• Не применяйте для управления LED-лентами с драйверами выше 10 А - нужен отдельный контроллер
