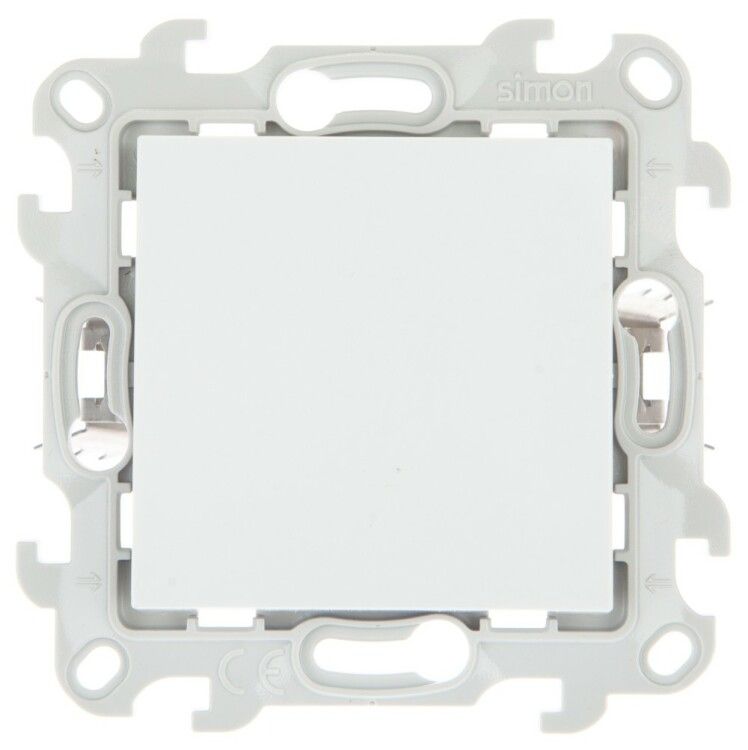

Выключатель кнопочный 1-кл. 1п 2мод. СП Simon 24 10А IP20 Push&Go механизм бел. 2420150-030

Выключатель кнопочный Simon 2420150-030 - это надёжный однокнопочный механизм для скрытой установки в распределительных коробках, рассчитанный на коммутацию нагрузки до 10 А. Подходит для управления освещением, бытовыми приборами и оборудованием в помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Выключатель кнопочный Simon 2420150-030 предназначен для ручного включения и выключения электрических цепей постоянного или переменного тока. Он используется там, где требуется простое, удобное и долговечное управление: в жилых домах, офисах, административных зданиях. Применяется для управления светом, вентиляцией, маломощным оборудованием. Благодаря двухмодульной конструкции легко устанавливается в стандартную коробку глубиной 40–45 мм.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,3 кВт при 230 В
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Количество полюсов: 1 - переключает один фазный провод
• Количество модулей: 2 - занимает два стандартных модуля в распределительной коробке
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды
• Максимальное сечение кабеля: 1,5 мм2 - поддерживает медные провода до этого значения
• Тип подключения: винтовые зажимы - надёжное соединение без пайки
• Способ монтажа: скрытая установка - монтируется в стеновые коробки, видна только лицевая пластина
• Возвратно-нажимной: да - автоматически возвращается в исходное положение после нажатия
• Материал корпуса: термопласт - устойчив к механическим воздействиям и нагреву
• Покрытие: глянцевое - эстетичный внешний вид, легко моется
• Климатическое исполнение: УХЛ3 - работает при температуре от −10 C до +40 C, в условиях повышенной влажности (до 90%)

Совместимость и монтаж

Выключатель Simon 2420150-030 совместим с любыми рамками и накладками серии Push&Go от Simon, а также с другими изделиями, соответствующими стандарту 45×45 мм. Монтаж выполняется в стандартную металлическую или пластиковую подрозетник с глубиной не менее 40 мм. Для подключения используйте только медные провода сечением до 1,5 мм2. Перед установкой обязательно отключите питание. Клеммы затягиваются отверткой - не переусердствуйте, чтобы не повредить резьбу. Накладка крепится просто: щёлчком в пазы, без дополнительных винтов.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-001-77313241-08. Конструкция обеспечивает безопасную работу при соблюдении номинальных параметров. Отсутствие защиты от брызг (IP20) делает его непригодным для влажных помещений, таких как ванные комнаты или кухни с высокой влажностью. Не применяйте в местах с риском попадания воды или пыли.

Преимущества

• Автоматический возврат - не требует удерживания, снижает вероятность случайного включения
• Глянцевое покрытие - не царапается, сохраняет цвет и блеск даже при частой уборке
• Простая замена - можно менять без демонтажа всей системы, достаточно снять накладку
• Совместимость с системой Push&Go - позволяет использовать единый стиль во всём интерьере
• Экономия места - двухмодульная форма оптимально заполняет стандартные коробки

Ограничения применения

• Не предназначен для влажных помещений из-за степени защиты IP20
• Запрещено подключение проводов сечением более 1,5 мм2 - возможен перегрев и выход из строя
• Не рекомендован для управления мощными двигателями, светодиодными лентами с драйверами или импульсными нагрузками - может возникнуть дуговое замыкание
• Не подходит для наружной установки или открытых коробок
• Работает только в пределах климатического исполнения УХЛ3 - не эксплуатируйте при температуре ниже −10 C

Примеры использования

• Управление точечным освещением в спальне или гостиной
• Включение вытяжки на кухне (при наличии отдельной вентиляционной коробки вне зоны брызг)
• Коммутация розетки через кнопку в рабочем кабинете
• Подключение сигнализационной лампы на входе в помещение

Практические советы

• Перед монтажом проверьте, что сечение провода не превышает 1,5 мм2 - иначе контакт будет плохим
• Если вы используете многожильный провод, обжмите его наконечником перед вставкой в клемму
• Выбирайте накладку того же цвета и типа - белая модель хорошо сочетается с большинством интерьеров
• Не закручивайте винты слишком сильно - они сделаны из мягкого металла и легко деформируются
• При замене старого выключателя убедитесь, что новая модель имеет те же параметры: 1 полюс, 10 А, 2 модуля
