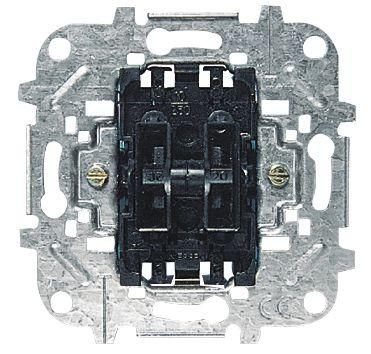

Механизм выключателя жалюзи без фиксации (кнопка), 10А/250В | 8144 2CLA814400A1001 ABB

Механизм выключателя жалюзи без фиксации (кнопка) 10А 250В от ABB - это внутренний коммутирующий элемент серии SKY/SKYmoon, предназначенный для управления жалюзи, шторами и аналогичными устройствами через однокнопочное или двухкнопочное управление. Устройство устанавливается в декоративную рамку и не требует внешней клавиши.

Назначение и область применения

Механизм выключателя жалюзи без фиксации (кнопка) 10А 250В используется для включения и отключения нагрузки до 10 А при напряжении до 250 В. Подходит для управления электродвигателями жалюзи, роллетами, системами автоматизации окон и других слаботочных устройств с малой индуктивной составляющей. Применяется в бытовых и офисных интерьерах, где требуется скрытая установка и минимализм дизайна.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество полюсов: 1
• Количество кнопок: 2 (двухкнопочное исполнение)
• Тип управления: Кнопка, без фиксации (возврат в исходное положение после нажатия)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги
• Материал корпуса: Дюропласт - прочный термореактивный пластик, устойчивый к нагреву
• Цвет: Чёрный
• Покрытие: Необработанная поверхность - матовая, без глянца
• Галогены: Отсутствуют - соответствует экологическим нормам RoHS
• Тип монтажа: Внутренний / скрытый
• Тип крепления: Распорные лапки + винты
• Серия: SKY/SKYmoon (механизмы)

Совместимость и монтаж

Механизм выключателя жалюзи без фиксации (кнопка) 10А 250В совместим со всеми рамками серии SKY/SKYmoon от ABB. Для установки требуется подготовленная ниша в стене глубиной не менее 35 мм. Монтаж выполняется путём защёлкивания распорных лапок в коробку и последующего затягивания боковых винтов. Обязательно используйте только оригинальные рамки ABB - другие производители могут иметь отличные габариты и не обеспечить плотного прилегания. Электрические провода подключаются к клеммам с зажимами на 1,5–2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60669-1 и ГОСТ Р 50345. Наличие электромеханической блокировки предотвращает случайное одновременное замыкание контактов. Материал корпуса самозагасающий - не поддерживает горение. IP20 позволяет использовать механизм только во внутри помещений, в сухих условиях.

Преимущества

• Удобное двойное управление - две кнопки позволяют управлять двумя направлениями движения жалюзи (подъём/опускание) одним устройством
• Отсутствие фиксации - кнопка возвращается в исходное состояние, что снижает риск перегрузки двигателя
• Скрытый монтаж - создаёт чистую эстетику без выступающих элементов
• Экологичность - материал не содержит галогенов, безопасен при возгорании
• Надёжная контактная группа - рассчитана на более чем 100 000 циклов включения

Ограничения применения

• Не предназначен для работы с мощными электродвигателями свыше 2,2 кВт - возможен износ контактов
• Запрещено применение в помещениях с высокой влажностью (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не работает с импульсными сигналами (например, от домашних систем умного дома) - нужен только механический нажим
• Требует обязательной установки в рамку - самостоятельное использование невозможно
• Не подходит для управления освещением - оптимизирован под щадящий режим работы двигателей

Примеры использования

• Управление вертикальными жалюзи в офисном кабинете
• Автоматизация рулонных штор в спальне
• Контроль светозащитных экранов в медицинских учреждениях
• Подключение к ручному пульту с двумя каналами (в паре с другим механизмом)

Практические советы

• Перед монтажом проверьте, чтобы провода были обесточены - даже при отключенном автоматах есть опасность прикосновения к клеммам
• Не перетягивайте винты крепления - это может повредить корпус из дюропласта
• Выбирайте рамку того же цвета - черный механизм плохо сочетается с белыми или серебристыми рамками
• Если вы планируете использовать механизм в системе “умный дом”, потребуется дополнительный модуль реле - этот механизм реагирует только на механическое воздействие
• При замене старого механизма - убедитесь, что новый имеет те же параметры тока и тип управления (без фиксации)
