МЕХАНИЧЕСКАЯ БЛОКИРОВКА ТРОСАМИ ДЛЯ ACB-2 ВВОДА 1 СЕКЦИОННЫЙ | SPA-CI3A SE APC

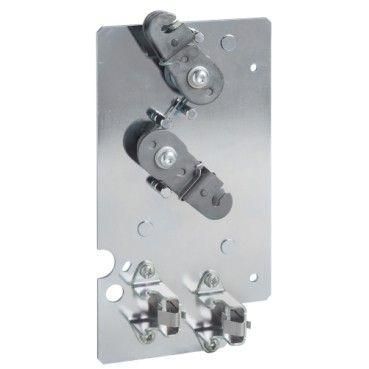

Механическая блокировка тросами для автоматического выключателя ACB-2 ввода 1 секционный SE от Systeme Electric обеспечивает безопасную последовательную работу нескольких выключателей SystemePact ACB, предотвращая одновременное включение. Артикул spa-ci3a предназначен для вертикальной или горизонтальной установки в распределительных щитах.

Назначение и область применения

Эта блокировка используется для исключения одновременного включения двух или трёх автоматических выключателей SystemePact ACB, что необходимо при работе с системами питания с секционированием, резервированием или переключением между источниками. Применяется в промышленных щитах на объектах с высокими требованиями к безопасности: цехах, энергоузлах, насосных станциях, где важно избежать параллельного питание нагрузки от нескольких источников.

Технические характеристики

• Тип блокировки: механическая - физическое препятствие движению рычагов выключателей;
• Способ монтажа: крепление винтом - устанавливается на корпус выключателя без сверления;
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не предназначена для работы во влажной среде или на открытом воздухе;
• Работает с выключателями Series SystemePact ACB - совместима только с моделями этого семейства;
• Поддерживает вертикальную и горизонтальную компоновку - позволяет блокировать устройства, расположенные друг над другом или рядом.

Совместимость и монтаж

Механическая блокировка тросами для автоматического выключателя ACB-2 ввода 1 секционный SE совместима исключительно с автоматическими выключателями системы SystemePact ACB. Для установки требуется свободный доступ к рукояткам выключателей. Крепится с помощью винтов, которые входят в комплект - не требует доработки шкафа. Монтаж выполняется после установки выключателей, до подключения проводов. Убедитесь, что тросы не перегибаются и не натягиваются слишком сильно - это снижает срок службы механизма.

Безопасность и стандарты

Изделие соответствует принципам функциональной безопасности IEC 60947-2 для устройств коммутационной аппаратуры. Наличие механической блокировки исключает человеческий фактор при операциях переключения. Однако степень защиты IP20 ограничивает применение только внутри закрытых щитов - использование вне электрошкафов запрещено.

Преимущества

• Физическая гарантия блокировки - невозможно обойти механизм без инструментов;
• Не требует внешнего питания - работает всегда, даже при отключении напряжения;
• Устойчив к вибрациям и перепадам температур в пределах нормального режима работы щита;
• Простая проверка состояния - визуальный осмотр тросов и креплений достаточен для диагностики.

Ограничения применения

• Не подходит для выключателей других серий - несовместима с ABB, Schneider, Siemens и аналогичными;
• Не допускается использование в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно;
• Запрещён монтаж на выключателях с ограниченным ходом рукоятки - возможна механическая интерференция;
• Не рекомендуется для частого переключения - постоянная деформация тросов снижает долговечность.

Примеры использования

• Щит ввода-распределения с двумя источниками: основной и резервный - блокировка prevents одновременное замыкание контакторов;
• Цеховой щит с секционным выключателем - предотвращает подачу питания с обоих сторон секции;
• Линии с ручным переключением между генератором и сетью - обязательная мера для соблюдения правил ПУЭ.

Практические советы

• Перед установкой проверьте, чтобы все выключатели SystemePact ACB были одинакового типа и установлены на одной плоскости - иначе тросы будут натянуты неравномерно;
• При горизонтальной установке оставляйте минимум 5–8 мм зазора между корпусами выключателей - это обеспечит свободный проход троса;
• После монтажа проведите тестовое переключение - убедитесь, что один выключатель действительно блокирует другой;
• Регулярно осматривайте тросы на наличие перетираний, особенно в местах крепления - замена повреждённых элементов продлевает срок службы всей блокировки.
