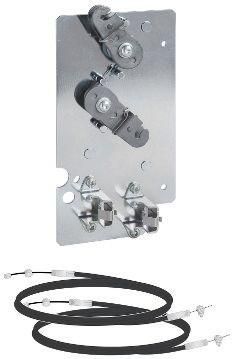

МЕХАНИЧЕСКАЯ БЛОКИРОВКА ТРОСАМИ ДЛЯ ДВУХ ACB1 ВЫКАТНЫХ | SPA-CI216D SE APC

Блокировка тросами механическая для двух выкатных ACB1 SE от Systeme Electric обеспечивает безопасную взаимную блокировку двух выключателей системы SystemePact ACB1, предотвращая одновременное включение. Артикул spa-ci216d предназначен для установки в распределительных щитах с вертикальным или горизонтальным расположением аппаратов.

Назначение и область применения

Эта механическая блокировка используется для исключения одновременного включения двух выкатных выключателей SystemePact ACB1, установленных рядом - либо один над другим, либо бок о бок. Применяется там, где важна последовательная коммутация: например, на участках с переключением между источниками питания, резервными цепями или при работе с системами безопасности. Блокировка физически препятствует извлечению или включению второго аппарата, пока первый находится во включенном положении.

Технические характеристики

• Тип блокировки: механическая - работает за счёт физического контакта тросов и рычагов, без электроники и внешнего питания;
• Способ монтажа: через винты - крепится к корпусу выключателя или шасси щита с помощью стандартных крепёжных отверстий;
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не герметична; не предназначена для влажной среды или открытых площадок;
• Работает с двумя выкатными модулями SystemePact ACB1 - совместима только с этими аппаратами;
• Материал тросов: стальной канат с пластиковой оплеткой - устойчив к растяжению и износу при частых операциях.

Совместимость и монтаж

Блокировка spa-ci216d совместима исключительно с выкатными выключателями серии SystemePact ACB1. Устанавливается на два соседних аппарата, которые должны иметь одинаковый тип крепления и соответствовать габаритам, указанным в документации Systeme Electric. Монтаж выполняется с использованием винтов, входящих в комплект - необходимо просверлить отверстия в стенке щита или на направляющих, если они не предусмотрены конструкцией. После закрепления тросы натягиваются так, чтобы при попытке включить второй выключатель он был заблокирован механически.

Безопасность и стандарты

Изделие соответствует требованиям к механической блокировке согласно IEC 60947-3 и EN 60947-3. Степень защиты IP20 гарантирует безопасность при работе внутри закрытых распределительных щитов, но не допускает использование в условиях повышенной влажности, запылённости или на открытом воздухе. Наличие механической связи снижает риск человеческой ошибки при переключении.

Преимущества

• Не требует электроэнергии - работает всегда, даже при отключении питания;
• Высокая надёжность - отсутствие электронных компонентов исключает отказы из-за перегрузок или помех;
• Легко проверяется визуально - состояние блокировки видно без инструментов;
• Установка занимает несколько минут - не требует специального оборудования или сертифицированного персонала.

Ограничения применения

• Поддерживается только две единицы SystemePact ACB1 - нельзя использовать для трёх или более аппаратов;
• Не подходит для горизонтальных рядов с большим шагом между устройствами - максимальный зазор ограничен длиной тросов;
• IP20 не позволяет применять в помещениях с высокой влажностью, пылью или агрессивной средой;
• Не совместим с другими сериями выключателей - даже если они внешне похожи на ACB1.

Примеры использования

• Переключение между основным и резервным питанием в промышленных щитах;
• Блокировка вводных и секционных автоматов в системах с двойным питанием;
• Обеспечение порядка обслуживания на станциях, где требуется отключить один контур перед включением другого;
• Применение в пищевой, химической и машиностроительной промышленности - там, где важно исключить случайное включение.

Практические советы

• Перед установкой проверьте, что оба выключателя ACB1 имеют одинаковое положение выдвижных механизмов - иначе тросы не будут правильно натянуты;
• Не используйте блокировку spa-ci216d в местах с постоянными вибрациями - возможен износ соединений;
• При замене одного из выключателей обязательно замените и блокировку - старые тросы могут быть растянуты или повреждены;
• Убедитесь, что винты затянуты с усилием, рекомендованным производителем - слабый контакт может привести к провисанию троса и потере функции блокировки;
• Проверяйте работу блокировки после каждого технического обслуживания - особенно если менялись положения аппаратов в щите.
