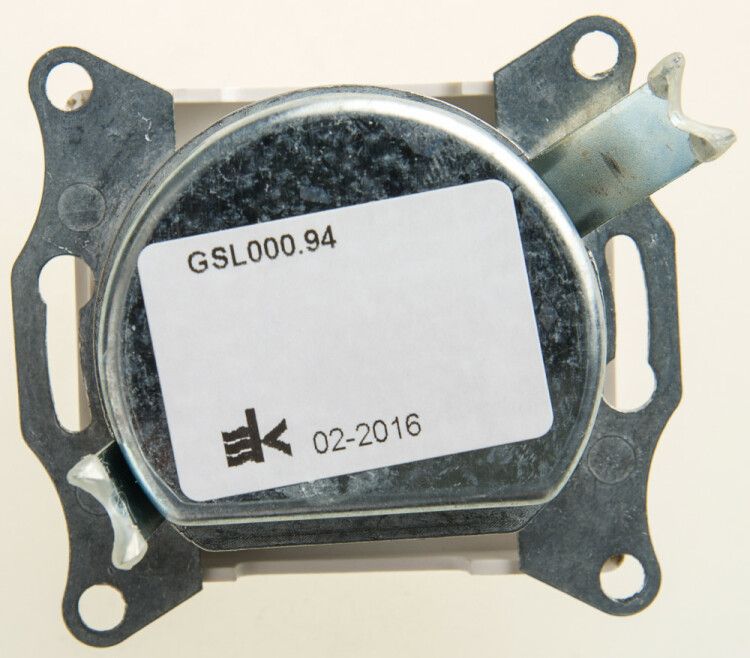

Механизм розетки TV-R Glossa 1DB оконечной перламутр SchE GSL000694 APC

Розетка оконечная TV-R 1DB перламутр от Шнейдер Электрик - это завершающий элемент антенного кабельного контура для подключения телевизора, спутникового приемника или радиоаппаратуры. Артикул gsl000694 обеспечивает надежный контакт и эстетичную интеграцию в интерьер благодаря матовому перламутровому покрытию механизма Glossa.

Назначение и область применения

Розетка оконечная TV-R 1DB перламутр предназначена для подключения бытовой аппаратуры - телевизоров, приставок, модемов, радиоприёмников - к коаксиальному антенному кабелю типа RG-6 или аналогичному. Устанавливается исключительно на последнем участке сигнальной цепи, где сигнал больше не передаётся дальше. Подходит для внутреннего монтажа в жилых домах, офисах, гостиницах и других зданиях с предварительно смонтированной антенной сетью.

Технические характеристики

• Тип: оконечная розетка (не разветвитель, не переходник)
• Интерфейс: F-разъём (коаксиальный, 75 Ом)
• Цвет корпуса: перламутр
• Механизм: Schneider Electric Glossa
• Установка: внутренняя, в стандартную монтажную коробку 68x68 мм
• Рабочая частота: до 2400 МГц (поддерживает DVB-T/T2, SAT, кабельное ТВ)

Совместимость и монтаж

Розетка оконечная TV-R 1DB перламутр совместима с любым коаксиальным кабелем, имеющим F-разъем. Для монтажа требуется подготовить штробу и установить в стену стандартную металлическую или пластиковую монтажную коробку глубиной не менее 40 мм. Кабель зачищается по технологии для F-разъёма: внешний экран - на 10–12 мм, центральная жила - на 4–5 мм. Разъём фиксируется поворотом гайки на корпусе розетки. Никаких инструментов кроме ножа и плоскогубцев не требуется.

Преимущества

• Эстетика: перламутровый цвет сочетается с другими изделиями серии Glossa, не выделяется на фоне светлых отделочных материалов
• Надёжность контакта: внутри - медный контакт с серебряным напылением, снижающий потери сигнала
• Защита от случайного отключения: F-разъём имеет механическую фиксацию, не выпадает при легком натяжении кабеля
• Стандартная форма: соответствует габаритам всех типовых монтажных коробок в России и Европе

Ограничения применения

• Не подходит для подключения к сети Ethernet, HDMI, USB или другим интерфейсам
• Не является распределителем - нельзя использовать как ответвление в цепи; для этого нужны тройники или делители
• Не рассчитана на наружную установку - не имеет защиты от влаги и перепадов температур
• Не работает с цифровыми системами управления (например, PoE или IP-антенны)

Примеры использования

• Подключение телевизора в гостиной к центральной антенне через скрытую проводку
• Финальная точка подключения спутникового ресивера в комнате
• Завершение кабельной сети в номере отеля
• Установка в квартире после проходного соединителя, когда сигнал уже не нужен дальше

Практические советы

• Перед монтажом проверьте целостность кабеля: если есть повреждения экрана - замените его, иначе будет помехи
• Не затягивайте F-разъём слишком сильно - можно сломать резьбу на розетке
• Если в помещении несколько ТВ-точек - используйте эту розетку только там, где сигнал не должен продолжаться
• Артикул gsl000694 совпадает с другими изделиями серии Glossa - легко найти подходящий выключатель или розетку питания того же цвета
