Металл 5 лет) - 028175 Диммер SMART-D6-DIM (12-24V 1x20A 2.4G) (ARL IP20 Arlight

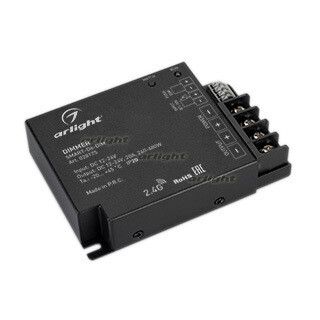

Диммер Arlight 028175 - устройство для регулировки яркости монохромной светодиодной ленты с питанием 12–24 В постоянного тока. Поддерживает три способа управления: радиочастотный пульт, аналоговый сигнал 0–10 В и нажимную кнопку. Корпус из металла обеспечивает надёжность при накладном монтаже, степень защиты IP20 делает его подходящим для внутреннего использования.

Назначение и область применения

Диммер Arlight 028175 предназначен для плавного изменения яркости одноканальных светодиодных лент с рабочим напряжением 12–24 В. Применяется там, где требуется точная настройка уровня освещения без мерцания - в интерьерах жилых помещений, офисах, гостиницах, торговых зонах и выставочных комплексах. Подходит для стационарной установки в распределительных щитках, за потолочными панелями или на стене рядом с источником света.

Технические характеристики

• Входное и выходное напряжение: 12–24 В постоянного тока
• Максимальный выходной ток: 20 А
• Максимальная выходная мощность: 480 Вт (при 24 В) / 240 Вт (при 12 В)
• Количество каналов: 1 (монохромная лента)
• Метод диммирования: ШИМ (широтно-импульсная модуляция)
• Управление: RF 2.4 ГГц, 0–10 В, Push-Dim (нажимная кнопка)
• Корпус: металлический, чёрный
• Степень защиты: IP20 - против попадания крупных частиц, но не защищён от воды
• Способ монтажа: накладной
• Габариты: 107 × 75 × 25 мм
• Тип исполнения: статический (без механических движущихся частей)
• Клеммы: винтовые для проводов до 2,5 мм2

Совместимость и монтаж

Диммер Arlight 028175 совместим со всеми светодиодными лентами на 12–24 В, соответствующими по току и мощности. Для управления требуются внешние устройства: пульты или панели серии SMART (не входят в комплект). Монтаж выполняется на поверхность - на стену, панель или DIN-рейку с помощью крепёжных отверстий. Подключаются: вход питания (L+/L−), выход к ленте (OUT+ OUT−), и управляющие цепи (для 0–10 В и Push-Dim - согласно схеме в инструкции). Не допускается перегрузка: максимальная нагрузка - 20 А, что эквивалентно 480 Вт при 24 В.

Безопасность и стандарты

Степень защиты IP20 означает, что устройство не предназначено для использования во влажных помещениях, на улице или в местах с риском брызг воды. Корпус выполнен из металла - повышает теплорассеивающую способность и снижает риск перегрева при длительной работе на пределе. Соответствует требованиям безопасности для бытовой и коммерческой электроники, но не имеет сертификата CE или UL - проверьте соответствие нормам вашего региона перед применением.

Преимущества

• Тройной способ управления - можно выбрать наиболее удобный метод: пульт, аналоговый сигнал или физическую кнопку
• Металлический корпус лучше рассеивает тепло, чем пластиковые аналоги, особенно важен при работе на высокой мощности
• Функция Push-Dim позволяет управлять яркостью даже без пульта - просто нажимая кнопку на самом диммере
• Винтовые клеммы обеспечивают надёжное и долговечное соединение проводов
• Поддержка стандарта 0–10 В - совместимость с системами автоматизации и БАС

Ограничения применения

• Не работает с RGB или RGBW лентами - только монохромные (одноцветные)
• IP20 исключает использование в ванных, кухнях, на улице, в подвале с повышенной влажностью
• Не поддерживает сетевые протоколы (Zigbee, Wi-Fi, DALI) - управление только через RF, 0–10 В или кнопку
• Пульты серии SMART необходимо покупать отдельно - они не входят в комплект
• Максимальная мощность 480 Вт - нельзя подключать несколько лент суммарной мощностью выше этого значения

Примеры использования

• Регулировка подсветки потолка в спальне с пультом от Smart Control
• Настройка яркости подсветки витрин в магазине через аналоговый контроллер 0–10 В
• Автоматическое затемнение в холле офиса при помощи кнопки на стене
• Освещение витрин музея с возможностью точной настройки без помех от других беспроводных устройств (2.4 ГГц)

Практические советы

• Перед установкой проверьте суммарную мощность ленты - она должна быть меньше 480 Вт. Лента 10 м 24 В/10 Вт/м = 100 Вт - безопасна; 20 м такой же ленты = 200 Вт - тоже ок.
• При использовании 0–10 В сигнала убедитесь, что ваш контроллер выдаёт именно этот тип сигнала - не PWM и не 1–10 В.
• Для лучшего охлаждения оставляйте вокруг диммера свободное пространство - не закрывайте его плотными панелями.
• При подключении к длинным проводам от ленты используйте провода с сечением не менее 1,5 мм2 - чтобы минимизировать потерю напряжения.
• Если диммер нагревается до 50–60 C при работе - это нормально. Если горячее - уменьшите нагрузку или улучшите вентиляцию.
