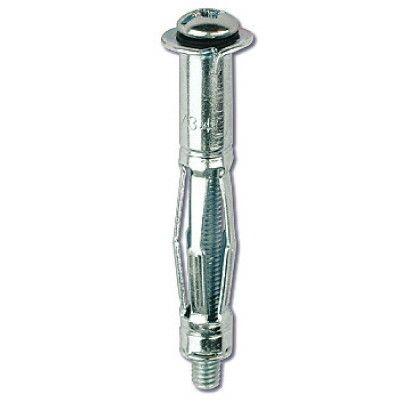

Дюбель металлический для пустотел. конструкций М4х20 | CM560420 DKC ДКС

Дюбель металлический для пустотелых конструкций М4х20 от DKC (ДКС), артикул cm560420, предназначен для надёжного крепления к тонкостенным материалам - гипсокартону, ДСП и аналогичным конструкциям. Комплектуется винтом и обеспечивает удержание за счёт расширения внутри полости, что делает его подходящим решением для мебели, кронштейнов и светильников.

Назначение и область применения

Дюбель металлический для пустотелых конструкций М4х20 используется там, где нельзя применить обычный дюбель - например, при монтаже на пустотелые перегородки из гипсокартона, фанеры, ДСП, OSB или пластиковых панелей. Он не требует доступа к тыльной стороне материала. Подходит для крепления легких и средних нагрузок: полочек, зеркал, кронштейнов, светильников, держателей, бытовой техники весом до 15 кг.

Технические характеристики

• Диаметр резьбы: 4 мм - совместим с винтами M4
• Общая длина: 20 мм - включает рабочую часть и бортик
• Диаметр отверстия для установки: 7 мм - требуется перфоратор или сверло такого же размера
• Материал: сталь - высокая механическая прочность, устойчивость к деформации
• Комплектация: в комплекте винт M4x20 - не нуждается в доп purchases
• Климатическое исполнение: УХЛ(1,5) - можно использовать в помещениях с повышенной влажностью, в том числе в ванных комнатах и на кухне
• Цвет: светло-серый - соответствует цвету большинства металлических крепёжных изделий

Совместимость и монтаж

Дюбель металлический для пустотелых конструкций М4х20 совместим со всеми винтами стандарта M4. Для монтажа:

1. Проделайте отверстие диаметром 7 мм через панель.
2. Вставьте дюбель до упора - он должен плотно лечь в отверстии, не проваливаться.
3. Закрутите винт до момента, когда начнётся расширение внутреннего механизма - слышится характерный щелчок.
4. Не затягивайте слишком сильно - риск повреждения стенки панели.

Посадочный диаметр 7 мм обязателен - меньшие отверстия не позволят дюбелю раскрыться, большие снижают удерживающую способность.

Особенности конструкции

Дюбель имеет два ключевых элемента: бортик и острые зубцы. Бортик препятствует проваливанию дюбеля внутрь полости, а зубцы цепляются за заднюю поверхность материала, предотвращая проворачивание даже при значительных усилиях. Это отличает его от простых пластиковых дюбелей, которые легко выворачиваются.

Преимущества

• Высокая несущая способность за счёт распределения нагрузки на всю заднюю стенку панели
• Не требует доступа с обратной стороны - идеально для готовых перегородок
• Изготовлен из стали - долговечнее пластиковых аналогов
• Винт уже в комплекте - экономит время и исключает потерю деталей
• Подходит для многократного демонтажа - сохраняет функциональность после нескольких сборок

Ограничения применения

• Не подходит для сплошных материалов - бетона, кирпича, дерева массива
• Не рассчитан на ударные или вибрационные нагрузки - не используйте для дверей, окон, тяжёлых механизмов
• Максимальная нагрузка - около 15 кг; при более серьёзных нагрузках требуется несколько точек крепления
• Не рекомендуется для тонких панелей менее 8 мм - дюбель может не раскрыться полностью

Примеры использования

• Крепление полочки к гипсокартонной перегородке
• Установка светильника на потолок из ДСП
• Фиксация зеркала в ванной комнате
• Монтаж кронштейна для TV-панели на тонкую стену
• Крепление шкафа-купе к фальшстене

Практические советы

• Перед установкой проверьте толщину панели - она должна быть минимум 8–10 мм для надёжного раскрытия дюбеля
• Используйте сверло точно 7 мм - отклонение +-0,5 мм снижает надёжность
• Не закручивайте винт до отказа - остановитесь, как только почувствуете сопротивление и услышите щелчок
• Если дюбель не раскрывается - возможно, отверстие слишком большое или панель слишком тонкая
• Артикул cm560420 - единственный вариант в серии M5 Combitech с такими параметрами; другие модели этой серии имеют другую длину или диаметр
