Дюбель металлический для пустотел. конструкций М5х65 | CM560565 DKC ДКС

Дюбель металлический для полых конструкций М5х65 от DKC (ДКС), артикул cm560565, предназначен для надежного крепления к тонкостенным панелям - например, гипсокартону или ДСП. В комплекте с винтом он обеспечивает удержание нагрузки за счет расширения внутри полости, что делает его решением для ситуаций, где обычный дюбель не сработает.

Назначение и область применения

Этот дюбель используется там, где основание имеет полую структуру: гипсокартонные перегородки, фальшстены из ДСП, OSB, пластиковые панели, тонколистовая сталь. Подходит для крепления легких и средних предметов - полок, светильников, кронштейнов, шкафчиков, панелей управления. Не рекомендуется для массивных конструкций или ударных нагрузок.

Технические характеристики

• Размер резьбы: M5 - совместим с винтами М5
• Общая длина: 65 мм - позволяет глубоко войти в полость и обеспечить упор
• Диаметр отверстия для сверления: 9 мм - требуется перфоратор или дрель с соответствующим сверлом
• Материал: сталь - высокая механическая прочность, устойчивость к деформации
• Цвет: светло-серый - не выделяется на фоне большинства отделочных материалов
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температуре от −40C до +40C, в условиях повышенной влажности
• Комплектация: дюбель + винт - готов к установке сразу после сверления

Совместимость и монтаж

Дюбель металлический для полых конструкций М5х65 работает исключительно с винтами М5. Для монтажа:

1. Засверлите отверстие диаметром 9 мм через панель до нужной глубины.
2. Вставьте дюбель до упора - бортик должен плотно прилегать к передней поверхности.
3. Закрутите винт до момента, когда внутренний механизм начнет расширяться и упираться в заднюю стенку полости.
4. Не переусердствуйте с моментом затяжки - это может повредить материал панели.

Подходящий шаг винта: 0,8 мм. Винты должны иметь плоскую головку или потайную - чтобы не мешать прилеганию декоративных элементов.

Особенности конструкции

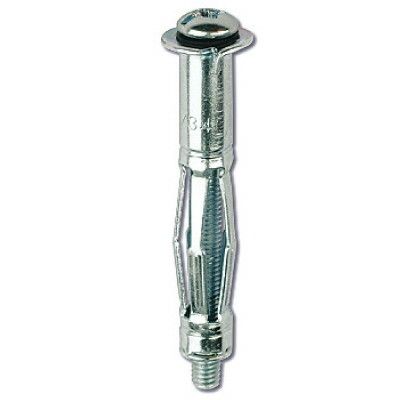

Дюбель имеет два ключевых элемента: расклинивающийся корпус и стопорный бортик с острыми зубцами. Когда винт завинчивается, внутренняя часть дюбеля раздвигается, создавая давление на заднюю стенку полой конструкции. Бортик с зубцами цепляется за лицевую сторону материала - это prevents проваливание и предотвращает вращение дюбеля даже при вибрациях.

Преимущества

• Высокая несущая способность по сравнению с пластиковыми аналогами
• Устойчивость к коррозии благодаря качественной стали и покрытию
• Готовый комплект - не требует дополнительных деталей
• Фиксация происходит за счет распределения нагрузки на всю толщину панели, а не только на точку крепления

Ограничения применения

• Не подходит для сплошных бетонных, кирпичных или деревянных поверхностей - используйте другие типы крепежа
• Не рассчитан на динамические или ударные нагрузки (например, двери, тяжелые механизмы)
• При слишком тонком слое панели (менее 10 мм) возможна потеря удерживающей силы
• Избегайте многократного демонтажа - после нескольких раз закручивания/выкручивания винта эффективность снижается

Примеры использования

• Крепление полочек к гипсокартонной перегородке в офисе
• Установка светильника на потолок из двойного ГКЛ
• Фиксация кронштейна для TV на фальшстене из ДСП
• Монтаж панели управления на стену из тонкого металла

Практические советы

• Перед монтажом проверьте толщину панели - она должна быть минимум 12–15 мм для максимальной надежности
• Используйте сверло точно 9 мм - меньший диаметр может вызвать трещины, больший - потерю удержания
• Если панель очень хрупкая, сделайте пробное отверстие и проверьте, как ведет себя материал при введении дюбеля
• Для частого использования выбирайте винты с антикоррозийным покрытием - особенно в помещениях с высокой влажностью
• Артикул cm560565 - единственный вариант в серии M5 Combitech с такой длиной; более короткие модели не обеспечивают достаточного упора в толстых панелях
