Металлический фиксатор для колодки - IR-RB-3 ДКС

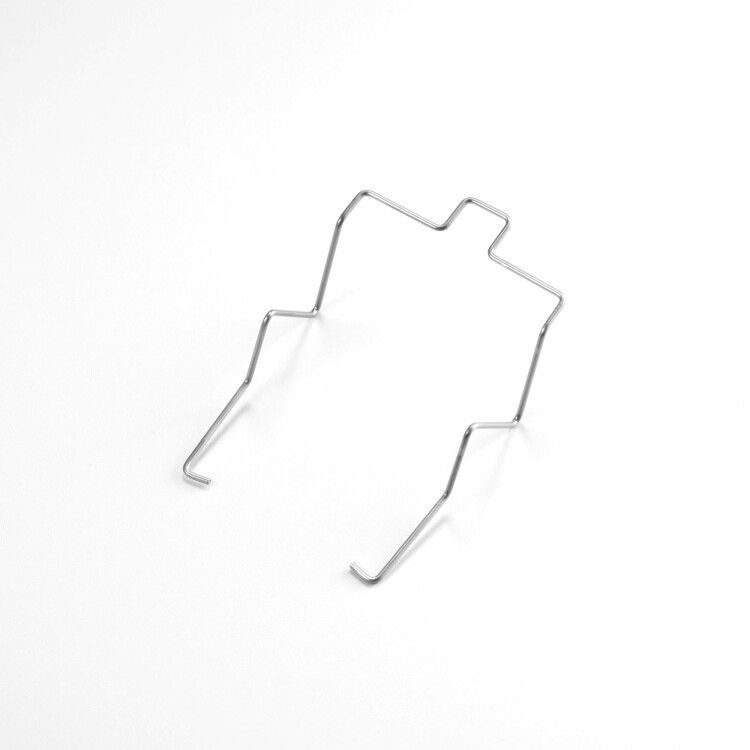

Металлическая скоба для фиксации реле для IR-B3 - это надёжный крепёжный элемент, обеспечивающий устойчивую установку реле серии IR-B3 от DKC на DIN-рейке. Применяется в системах промышленной автоматизации совместно с релейными модулями DKC.

Назначение и область применения

Металлическая скоба для фиксации реле для IR-B3 используется исключительно для механической фиксации реле модели IR-B3 на стандартной DIN-рейке. Предназначена для предотвращения случайного выскальзывания или вибрационного смещения устройства во время работы. Подходит для сборки распределительных щитов, пультов управления и шкафов промышленной автоматизации.

Технические характеристики

• Тип компонента: фиксатор
• Материал: металл
• Совместима только с реле серии IR-B3
• Не содержит изолирующих элементов - является проводящим металлическим креплением

Совместимость и монтаж

Металлическая скоба для фиксации реле для IR-B3 работает только с реле IR-B3 от DKC. Устанавливается после вставки реле в DIN-рейку: скоба защёлкивается сверху корпуса реле, плотно фиксируя его с двух сторон. Монтаж не требует инструментов - достаточно нажать до характерного щелчка. Не применяется с другими типами реле, даже аналогичными по габаритам.

Преимущества

• Обеспечивает жёсткую фиксацию без люфта, снижает риск контактов при вибрациях
• Ускоряет процесс установки и замены реле в условиях ограниченного доступа
• Имеет высокую долговечность благодаря металлической конструкции

Ограничения применения

• Не предназначен для использования вне системы DIN-рейки
• Не обеспечивает электроизоляцию - нельзя применять там, где требуется гальваническая развязка между креплением и токоведущими частями
• Несовместим с реле других серий, включая другие модели от DKC
• Не рассчитана на внешние нагрузки - не служит опорой для проводов или труб

Примеры использования

• Фиксация реле IR-B3 в щите управления технологической линии
• Установка в распределительном шкафу на заводе для контроля пускателей
• Замена повреждённого реле в автоматическом контуре без демонтажа всей рейки

Практические советы

• Перед установкой проверьте, что реле IR-B3 полностью вставлено в DIN-рейку - скоба не будет защёлкиваться при неполном соединении
• Не используйте силовые инструменты для запрессовки - это может деформировать скобу или корпус реле
• При обслуживании оборудования всегда отключайте питание перед снятием скобы - она напрямую контактирует с корпусом реле
• Запасные скобы рекомендовано хранить вместе с реле IR-B3 - они не универсальны и не подходят другим устройствам
