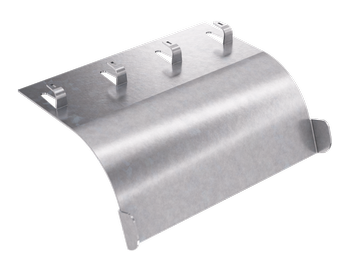

Ограничитель радиуса изгиба кабеля металлический, L = 300 мм | FC37030 DKC ДКС

Ограничитель радиуса изгиба кабеля металлический, L = 300 мм DKC — устройство для защиты кабелей от перегибов при прокладке в кабельных лотках шириной 300 мм. Применяется в системах распределения электроэнергии и связи, особенно там, где важна долговечность кабельных трасс. Артикул fc37030 соответствует серии F5 Combitech.

Назначение и область применения

Ограничитель радиуса изгиба кабеля металлический, L = 300 мм DKC предотвращает чрезмерный изгиб кабелей при изменении направления трассы — например, при спуске к оборудованию или повороте в лотке. Устанавливается внутри кабельного лотка шириной 300 мм. Подходит для силовых, сигнальных и коммуникационных кабелей, которые чувствительны к механическому повреждению при изгибе. Часто используется на объектах с плотной кабельной сетью: АЗС, заводы, трансформаторные подстанции, серверные помещения.

Технические характеристики

• Длина: 300 мм
• Ширина: 300 мм — совместим с лотками именно этой ширины
• Радиус изгиба: 40 мм — минимально допустимый радиус для кабеля при прохождении через ограничитель
• Материал: оцинкованная сталь — обеспечивает прочность и коррозионную стойкость
• Покрытие: непрерывное холодное цинкование — равномерный слой цинка без потерь на кромках
• Цвет: серый — не требует окраски после установки

Совместимость и монтаж

Ограничитель радиуса изгиба кабеля металлический, L = 300 мм DKC рассчитан исключительно на лотки шириной 300 мм. Установка происходит без инструментов: изделие просто вставляется в боковые стенки лотка и фиксируется за счет упругости материала. Крепление надежное, не требует винтов или заклепок. Для правильной работы важно, чтобы внутренняя ширина лотка точно соответствовала 300 мм — отклонение даже на 5–10 мм снижает эффективность фиксации.

Преимущества

• Увеличивает срок службы кабелей за счет соблюдения минимального радиуса изгиба
• Исключает необходимость ручного контроля угла изгиба во время прокладки
• Быстрая установка без сверления и крепежа — экономит до 30% времени монтажа
• Высокая механическая прочность благодаря оцинкованной стали
• Не требует обслуживания и не теряет форму при нагрузке

Ограничения применения

• Не подходит для лотков шириной менее или более 300 мм — не будет фиксироваться
• Не предназначен для кабелей с жесткими оболочками (например, некоторых типов оптоволокна) — возможен контакт с острыми кромками
• Не рекомендуется использовать в условиях постоянного воздействия открытых химических сред (кислоты, щелочи) — хотя цинкование защищает от влаги, оно не выдерживает агрессивную коррозию
• Не заменяет гофру или специальные каналы для кабелей с малым радиусом изгиба — работает только как ограничитель, а не как направляющая

Примеры использования

• На заводе: переход кабелей от вертикального лотка к пульту управления
• В серверной комнате: вывод кабелей из верхнего лотка к стойкам оборудования
• На АЗС: прокладка кабелей от распределительного щита к насосным колонкам
• В ЖКХ: организация кабельной трассы в подвале между этажными шахтами

Практические советы

• Перед монтажом проверьте точную ширину лотка — используйте штангенциркуль, а не рулетку
• Если кабели имеют большой внешний диаметр, убедитесь, что они помещаются в радиус 40 мм без давления на оболочку
• При использовании нескольких ограничителей в одной трассе — располагайте их с шагом не более 1,5 метра для равномерного распределения усилий
• Ограничитель радиуса изгиба кабеля металлический, L = 300 мм DKC можно комбинировать с другими элементами серии F5 Combitech — все компоненты совместимы по форме и креплению
• При необходимости замены — легко демонтируется одним движением рук, без инструмента
