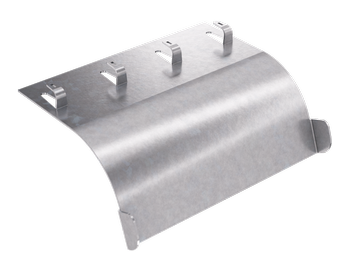

Ограничитель радиуса изгиба кабеля F5 Combitech 400 мм металлический DKC (ДКС) FC37045

Ограничитель радиуса изгиба кабеля металлический, L = 400 мм DKC - устройство для защиты кабелей от перегибов при прокладке в кабельных лотках шириной 400 мм. Устанавливается внутри лотка и обеспечивает безопасный радиус изгиба, предотвращая повреждение жил и изоляции. Применяется в системах распределения электроэнергии на объектах промышленного и коммерческого назначения.

Назначение и область применения

Ограничитель радиуса изгиба кабеля металлический, L = 400 мм DKC используется для формирования плавного изгиба кабельной трассы там, где требуется изменение направления - например, при вертикальном переходе, выходе кабеля к оборудованию или повороте в лотке. Предназначен исключительно для установки в кабельные лотки шириной 400 мм. Подходит для медных и алюминиевых силовых, контрольных и сигнальных кабелей, особенно чувствительных к механическому воздействию - таких как многожильные гибкие кабели, оптоволоконные линии и кабели с тонкой изоляцией.

Технические характеристики

• Ширина: 400 мм - соответствует внутренней ширине лотка, для которого рассчитан;
• Радиус изгиба: 40 мм - минимально допустимый радиус для кабелей, защищаемых этим ограничителем;
• Материал: оцинкованная сталь - прочная, устойчивая к коррозии основа;
• Покрытие: непрерывное холодное цинкование - равномерный слой цинка, увеличивающий срок службы в условиях повышенной влажности и агрессивной среды;
• Цвет: серый - совпадает со стандартным цветом большинства кабельных лотков DKC F5 Combitech;
• Тип изделия: фиксированный ограничитель - не регулируется, установлен в одном положении после монтажа.

Совместимость и монтаж

Ограничитель радиуса изгиба кабеля металлический, L = 400 мм DKC совместим только с кабельными лотками серии F5 Combitech шириной 400 мм. Крепится без инструментов - фиксируется за счет зажимов, которые плотно заходят в борта лотка. Монтаж выполняется до прокладки кабелей. Для правильной работы необходимо, чтобы лоток был выровнен и не имел деформаций. Недопустимо использование с лотками других производителей или другой ширины - даже небольшие отклонения снижают эффективность защиты.

Преимущества

• Обеспечивает точный радиус изгиба 40 мм, что соответствует требованиям ГОСТ и IEC для большинства типов кабелей;
• Изготовлен из стали с холодным цинкованием - долговечен, не требует обслуживания;
• Быстрая установка без болтов и сверления - экономит время при монтаже;
• Не занимает лишнего места внутри лотка - не препятствует прохождению кабелей;
• Совместим с комплектующими серии F5 Combitech - легко интегрируется в существующую систему.

Ограничения применения

• Не для лотков шириной менее или более 400 мм - не будет надежно фиксироваться;
• Не рекомендуется использовать в местах с частыми вибрациями без дополнительной фиксации - возможен сдвиг;
• Не предназначена для защиты кабелей с внешним диаметром больше 80–90 мм - может возникнуть перегрузка и недостаточное давление на изгиб;
• Не работает как элемент нагрузки - нельзя использовать для подвеса кабелей или передачи веса;
• Не следует применять в условиях постоянного контакта с химически активными жидкостями - хотя цинкование защищает, длительное воздействие агрессивных веществ может вызвать коррозию.

Примеры использования

• Установка в промышленных щитовых помещениях при выводе кабелей от распределительного лотка к станкам;
• Формирование поворотов в кабельных каналах на заводах, в логистических комплексах и серверных;
• Прокладка кабелей управления в автоматизированных линиях, где важно сохранить гибкость многожильных проводов;
• Переходы между горизонтальным и вертикальным участками трассы в офисных зданиях с закрытыми потолочными коробами.

Практические советы

• Выбирайте этот ограничитель только тогда, когда ваш лоток имеет именно 400 мм ширину - другие значения не подходят;
• Перед монтажом проверьте, что внутренние края лотка не имеют острых заусенцев - они могут повредить изоляцию кабеля даже через ограничитель;
• Если планируете прокладывать несколько кабелей одновременно, убедитесь, что суммарный диаметр всех кабелей не превышает 70–80 % свободного сечения лотка в месте изгиба;
• Этот ограничитель можно использовать в паре с другими элементами серии F5 Combitech - например, с крышками или угловыми переходами - для создания цельной системы;
• Артикул fc37045 всегда указывает на модель с радиусом 40 мм; если нужен больший радиус - выбирайте другую модификацию.
