Металлорукав Р3-ЦПнг-LS 12 d12мм с протяжкой (уп.100м) Fortisflex 76645 КВТ

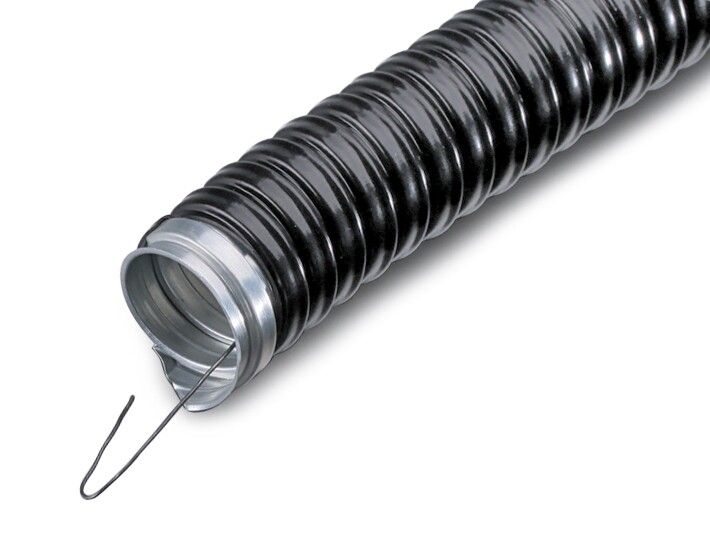

Металлорукав Р3-ЦПнг-LS 12 d12мм с протяжкой от Fortisflex - это гибкий, защищённый металлический канал с ПВХ-оболочкой, предназначенный для безопасной прокладки кабелей и проводов в условиях повышенной механической нагрузки и влажности. Артикул 76645 сочетает прочность оцинкованной стали, самозатухающую изоляцию и встроенную протяжку, что делает его удобным решением для сложных трасс.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 12 d12мм с протяжкой используется для организации скрытой и открытой проводки кабелей и проводов. Подходит для мест с высоким риском механических повреждений, влажностью, перепадами температур и воздействием химических сред. Применяется в системах вентиляции, кондиционирования, обогрева, на производственных участках, в транспорте сыпучих материалов, а также в зонах с требованием пожарной безопасности.

Технические характеристики

• Диаметр: 12 мм - внутренний проход для кабелей до 8–10 мм2
• Материал корпуса: оцинкованная сталь - устойчива к коррозии
• Оболочка: самозатухающий ПВХ с низким газо- и дымовыделением (LS) - не поддерживает горение
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,5 кг, падающего с 20 см)
• Температура эксплуатации: от –40 C до +75 C
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким
• Статический радиус изгиба: 40 мм - минимальный допустимый радиус изгиба без повреждения
• Разрывное усилие: 500 Н - способен выдерживать значительные осевые нагрузки
• Длина бухты: 100 метров - оптимальна для крупных объектов
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце
• Электроизоляция: оболочка обеспечивает защиту от поражения электрическим током
• Протяжка: стальная проволока внутри - позволяет легко затянуть кабель через весь рукав
• Уплотнение: отсутствует - требуется использование фитингов с уплотнителем для герметизации соединений

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 12 d12мм с протяжкой совместим с фитингами Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ. Для герметичного подключения используйте фитинги с резиновым уплотнением. Монтаж возможен как на открытом воздухе, так и в помещениях. Гибкость позволяет выполнять повороты под углом до 90° без специальных элементов. При монтаже соблюдайте минимальный радиус изгиба 40 мм - превышение вызывает деформацию витков и снижение защиты.

Безопасность и стандарты

• Соответствует требованиям UL - одобрено для использования в США и странах с аналогичными нормами
• ПВХ-оболочка соответствует классу LS (Low Smoke) - при возгорании выделяет мало дыма и токсичных газов
• Не поддерживает горение - согласно GOST R IEC 60332-1-2
• Защита от электрического тока обеспечивается благодаря целостной изоляции

Преимущества

• Встроенная протяжка ускоряет прокладку кабеля - не нужна внешняя шнуровка
• Оцинкованная сталь предотвращает коррозию даже во влажной среде
• ПВХ-оболочка устойчива к бензину, маслам, разбавленным кислотам и щелочам
• Высокая гибкость позволяет прокладывать трассы с множеством изгибов без дополнительных колен
• IP65 и IK07 обеспечивают надёжную защиту в промышленных условиях
• Устойчивость к УФ-излучению - годится для наружной установки

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Монтаж невозможен при температуре ниже –5 C - ПВХ теряет эластичность и может растрескаться
• Отсутствие уплотнения в самом рукаве - необходимо использовать фитинги с уплотнительными кольцами для герметизации входов/выходов
• Не рекомендован для прокладки в местах с частыми динамическими нагрузками (вибрациями выше 10 Гц) - возможна усталость металла
• Внутренний диаметр 12 мм ограничен - не подходит для кабелей с наружным диаметром более 10–11 мм

Примеры использования

• Прокладка силового кабеля от распределительного щита к станку на заводе
• Защита сигнальных проводов в системе вентиляции с высокой влажностью
• Использование наружной трассы между зданиями - устойчивость к УФ и погоде
• Подключение датчиков в пищевой промышленности - контакт с моющими средствами и паром
• Передача сигналов в системах автоматизации с частыми перемещениями оборудования

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-LS 12 d12мм с протяжкой, когда нужны одновременно защита, гибкость и возможность быстрой прокладки - особенно там, где сложно применить жёсткие трубки
• Для длинных трасс (>30 м) используйте протяжку как ориентир - она позволяет контролировать положение кабеля внутри
• При использовании фитингов Fortisflex проверьте соответствие типоразмера - например, ВМ(90) подходит для поворотов под 90°
• Не перегибайте рукав меньше чем 40 мм - это нарушает структуру витков и снижает степень защиты
• При монтаже зимой согрейте бухту до комнатной температуры минимум за 2 часа до работы
• Проверяйте целостность ПВХ-оболочки перед установкой - даже малые повреждения снижают IP65
