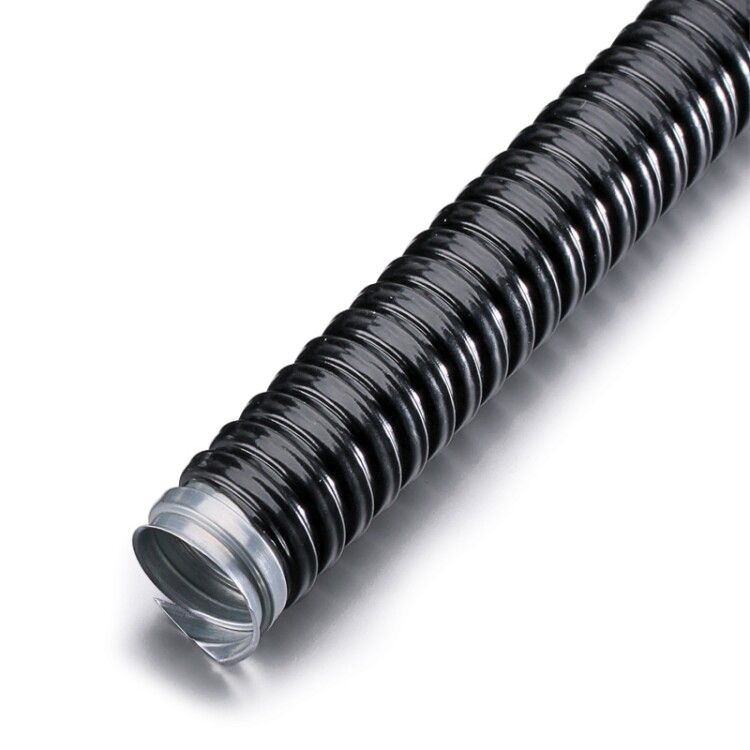

Металлорукав Р3-ЦПнг-LS 32 d32 мм без протяжки (уп.25м) Fortisflex 73251 КВТ

Металлорукав Р3-ЦПнг-LS 32 диаметр 32 мм без протяжки от Fortisflex предназначен для защиты кабелей и проводов в условиях повышенной механической нагрузки и влажной среды. Этот металлорукав сочетает прочную оцинкованную сталь с самозатухающей ПВХ-оболочкой, что делает его надежным решением для прокладки в зданиях, на объектах промышленного оборудования и вне помещений. Артикул 73251 соответствует требованиям UL и совместим с фитингами Fortisflex.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 32 диаметр 32 мм без протяжки используется для организации скрытой и открытой проводки кабелей и проводов. Он защищает электрические линии от механических повреждений, влаги, пыли и химических воздействий. Подходит для прокладки в помещениях и на улице, в том числе в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих и порошкообразных материалов.

Технические характеристики

• Диаметр: 32 мм - внутренний проход для кабелей, позволяет пропустить пучки до 8–10 жил сечением до 10 мм2 каждая
• Материал корпуса: оцинкованная сталь - устойчива к коррозии, сохраняет форму при изгибах
• Оболочка: ПВХ с пониженным газо- и дымовыделением (LS) - не поддерживает горение, самозатухающая
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,5 кг, падающего с 20 см)
• Радиус изгиба: 96 мм - минимальный радиус, при котором не повреждается структура рукава
• Разрывное усилие: 1050 Н - способен выдерживать значительные осевые нагрузки
• Температурный диапазон: от –40 C до +75 C - работает в холодных и жарких условиях
• Длина бухты: 25 м - удобна для закупки крупными партиями
• Цвет: черный - устойчив к УФ-излучению, не выгорает на солнце
• Электроизоляция: оболочка обеспечивает защиту от поражения электрическим током

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 32 диаметр 32 мм без протяжки совместим с фитингами Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ. Для соединения используйте фитинги того же диаметра - 32 мм. Монтаж возможен при температуре выше –5 C: при более низких значениях ПВХ становится хрупким, риск трещин возрастает. Гибкость рукава позволяет выполнять повороты без специальных компенсаторов, но не рекомендуется перегибать его меньше чем на 96 мм радиуса. Отсутствие протяжки требует предварительной прокладки кабеля перед установкой рукава или последующего введения через фитинг.

Безопасность и стандарты

• Соответствует стандарту UL - одобрено для использования в США и Канаде
• ПВХ-оболочка не распространяет пламя и снижает выделение токсичных газов при возгорании
• Защита IP65 и IK07 обеспечивают соответствие требованиям EN 60529 и IEC 62262
• Не содержит свинца и других запрещенных тяжелых металлов

Преимущества

• Высокая механическая прочность благодаря стальной оплетке
• Устойчивость к агрессивным средам: бензину, маслам, слабым кислотам и щелочам
• Долговечность в условиях высокой влажности и перепадов температур
• Легкий монтаж благодаря гибкости - можно прокладывать по сложному контуру
• ПВХ-оболочка не требует дополнительной окраски или покрытия
• Подходит для наружной установки - устойчив к УФ-излучению

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Не использовать при температуре ниже –5 C во время монтажа - риск растрескивания ПВХ
• Отсутствие уплотнений - требуется использование фитингов с уплотнительными кольцами для герметизации входов/выходов
• Не рекомендован для прокладки в местах с частыми вибрациями выше 20 Гц - возможна усталостная деформация стали
• Не подходит для прокладки внутри трубопроводов с давлением выше атмосферного

Примеры использования

• Защита силовых кабелей на конвейерных линиях в пищевой промышленности
• Прокладка кабелей управления в системах вентиляции на крыше здания
• Интеграция в распределительные шкафы на открытых площадках (например, АЗС, тепловые пункты)
• Прокладка сигнальных линий между оборудованием в цехах с повышенной запыленностью
• Скрытая проводка в стенах и потолках общественных зданий с требованиями к пожарной безопасности

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше суммы внешних диаметров всех кабелей минимум на 20%
• При использовании с фитингами Fortisflex - затягивайте их равномерно, не допускайте перекоса
• Для длинных участков (>10 м) предусмотрите компенсационные петли - это снизит напряжение на стыках
• Не перегибайте рукав в одном месте несколько раз - это снижает срок службы
• При работе в условиях сильного нагрева (ближе к +75 C) контролируйте температуру кабелей внутри - они могут греться сильнее, чем окружающая среда
• Артикул 73251 - выбирайте этот вариант, если нужна сертифицированная защита с возможностью дальнейшей модернизации системы через фитинги Fortisflex
