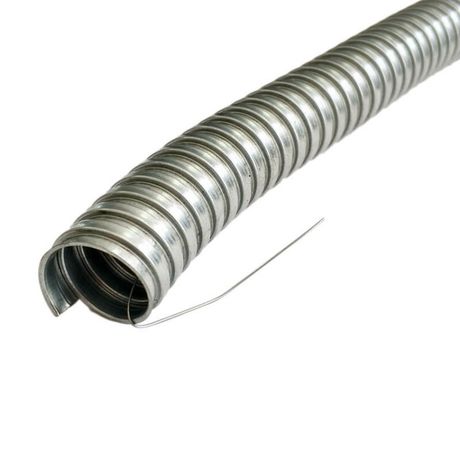

Металлорукав Р3-Ц 38 (20 м/уп.) с протяжкой | zeta44908 ГОФРОМАТИК ЗЭТА

Металлорукав Р3-Ц 38 мм с протяжкой (20 м/уп.) от ЗЭТАРУС - гибкая металлическая защита для кабелей и проводов, рассчитанная на жесткие условия эксплуатации. Благодаря встроенной протяжке и прочной оцинкованной стали, этот металлорукав упрощает монтаж и обеспечивает долговечную защиту от механических нагрузок.

Назначение и область применения

Металлорукав Р3-Ц 38 мм с протяжкой применяется для защиты электрокабелей, линий связи, слаботочных и силовых проводов от повреждений: перегибов, передавливания, порезов, вытягивания и внешнего воздействия. Подходит для прокладки в помещениях, каналах, шахтах, на производствах, где есть риск механического воздействия. При подключении к системе заземления дополнительно экранирует кабели от электромагнитных помех.

Технические характеристики

• Наружный диаметр: 40,4 мм
• Внутренний диаметр: 36,4 мм - позволяет пропускать кабели до 36 мм в диаметре
• Длина бухты: 20 метров - одна упаковка покрывает значительный участок трассы
• Материал: оцинкованная сталь - устойчивость к коррозии в условиях повышенной влажности
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Температурный диапазон: от –40 C до +300 C - подходит для экстремальных условий
• Статический радиус изгиба: 114 мм - минимальный допустимый радиус при фиксированном изгибе
• Разрывное усилие: 250 Н - способен выдерживать значительные осевые нагрузки
• Покрытие: оцинкованное - продлевает срок службы в агрессивной среде
• Цвет: серый
• Уплотнение: отсутствует - требует дополнительной герметизации при необходимости защиты от влаги
• Гибкость: высокая - легко формируется по контуру трассы

Совместимость и монтаж

Металлорукав Р3-Ц 38 мм совместим со всеми типами кабелей, соответствующих внутреннему диаметру 36,4 мм. Протяжка (стальная проволока) уже установлена внутри рукава - её используют для затяжки кабеля без дополнительного оборудования. Для монтажа:

• Не требуется специальный инструмент - достаточно потянуть за протяжку
• Обрезается обычными ножницами по металлу
• Крепится хомутиками, скобами или кронштейнами с шагом не более 1–1,5 м
• На концах рекомендуется использовать термостойкие муфты или переходники для предотвращения повреждения изоляции кабеля

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей, установленным ГОСТ Р 50571.5.52. Степень защиты IP40 исключает попадание твердых предметов, но не предназначено для работы во влажных или открытых местах без дополнительной герметизации. При использовании в зонах с высокими температурами (>100 C) необходимо проверить термостойкость изоляции кабеля.

Преимущества

• Встроенная протяжка экономит время и снижает трудозатраты при прокладке кабелей
• Оцинкованная сталь обеспечивает длительный срок службы даже в условиях повышенной влажности
• Высокая гибкость позволяет прокладывать трассы с множеством поворотов без дополнительных соединителей
• Широкий температурный диапазон делает его универсальным для промышленных объектов
• Механическая прочность защищает кабель от случайных ударов и давления

Ограничения применения

• Не предназначен для прокладки в условиях постоянного контакта с водой - отсутствие уплотнения и IP40 не обеспечивают гидроизоляцию
• Не следует применять там, где возможна химическая агрессия (кислоты, щелочи) - цинк может разрушаться
• При изгибе меньше 114 мм существует риск деформации и повреждения стенок рукава
• Не используется как самостоятельный элемент заземления - требует подключения к системе заземления через контактные устройства

Примеры использования

• Защита кабелей питания на станках ЧПУ и конвейерах в заводских цехах
• Прокладка сигнальных линий в автоматических линиях сборки
• Монтаж кабелей управления в распределительных щитах с ограниченным пространством
• Защита проводов в технологических трубопроводах и воздуховодах
• Прокладка слаботочных сетей (LAN, CCTV) в промышленных зонах с риском механических повреждений

Практические советы

• Перед монтажом проверьте, что диаметр кабеля не превышает 36,4 мм - иначе он не пройдет через рукав
• Если нужна защита от влаги - используйте герметичные вводы или термоусадочные трубки на концах
• При прокладке длинных трасс с несколькими изгибами - не забудьте про запас длины кабеля (минимум 5–10%)
• Для фиксации металлорукава Р3-Ц 38 мм используйте пластиковые или металлические хомуты с прокладками - чтобы не повредить оцинкованное покрытие
• При работе с высокотемпературными кабелями - убедитесь, что температура поверхности рукава не превышает 300 C
• Артикул zeta44908 - единственный в линейке ЗЭТАРУС с такой комбинацией диаметра, длины и протяжки; другие модели могут иметь другую грузоподъемность или защиту
