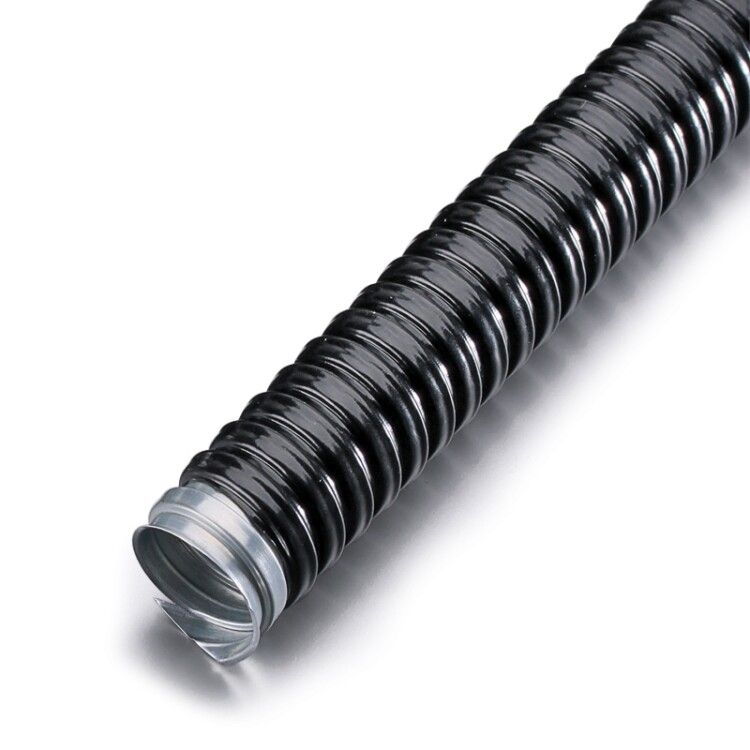

Металлорукав Р3-ЦПнг-LS 100 d100 мм без протяжки (уп.10м) Fortisflex 76727 КВТ

Металлорукав Р3-ЦПнг-LS 100 мм от Fortisflex и КВТ - это гибкий металлический корпус с ПВХ-покрытием, предназначенный для безопасной прокладки кабелей и проводов в условиях повышенной механической нагрузки, влажности и агрессивной среды. Подходит как для внутренних, так и для наружных installations.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 100 мм используется для защиты кабельных линий от механических повреждений, влаги, химических воздействий и внешнего воздействия. Применяется там, где требуется надёжная изоляция и устойчивость к экстремальным условиям:

• Открытая и скрытая проводка в зданиях и сооружениях
• Прокладка кабелей в системах вентиляции, кондиционирования и отопления
• Транспортировка порошкообразных и сыпучих материалов
• Промышленные объекты с высокой степенью запылённости или влажности
• Участки с риском контакта с маслом, бензином, разбавленными кислотами и щелочами

Технические характеристики

• Диаметр: 100 мм
• Материал корпуса: стальная оцинкованная лента
• Покрытие: самозатухающий ПВХ с низким газо- и дымовыделением (LS)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Защита от ударов: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Температурный диапазон эксплуатации: от –40 C до +75 C
• Температура монтажа: не ниже –5 C - при более низких температурах материал теряет эластичность
• Изоляция: плотно повторяет форму витков, обеспечивает равномерную защиту по всей поверхности
• Устойчивость: к УФ-излучению, коррозии, бензину, маслам, слабым кислотам и щелочам

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 100 мм совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Все соединения обеспечивают сохранение степени защиты IP65.

При монтаже важно соблюдать минимальную температуру –5 C. Гибкость конструкции позволяет выполнять повороты под любым углом без использования дополнительных элементов. Накручивание на кабели осуществляется без предварительной подготовки - рукав легко раскрывается и фиксируется на месте.

Безопасность и стандарты

• Покрытие ПВХ-LT не поддерживает горение - соответствует требованиям пожарной безопасности
• Сниженное газо- и дымовыделение при нагреве - важное преимущество для помещений с людьми
• Электрическая защита: металлический корпус исключает контакт с токоведущими частями
• Не содержит галогенов - снижает токсичность продуктов горения

Преимущества

• Высокая прочность за счёт стальной оцинкованной основы
• Гибкость - позволяет прокладывать трассы с множеством изгибов без жестких переходников
• Долговечность - устойчивость к коррозии и УФ-излучению продлевает срок службы
• Легкость монтажа - не требует специального инструмента, кабель можно вводить прямо через открытый конец
• Широкий температурный диапазон - работает в суровых климатических условиях

Ограничения применения

• Не рекомендуется использовать при температуре ниже –5 C во время монтажа - возможна потеря гибкости и повреждение покрытия
• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP68
• Не следует применять в средах с концентрированными кислотами, щелочами или растворителями - возможно разрушение ПВХ-покрытия
• Диаметр 100 мм делает его непригодным для тонких кабелей - оптимален для групповых или силовых линий

Примеры использования

• Прокладка силового кабеля от трансформаторной подстанции к цеху на открытом воздухе
• Защита кабелей управления в вентиляционном канале промышленного здания
• Подключение датчиков в зоне с постоянным попаданием масла и пыли на конвейере
• Переход кабеля между помещениями с перепадом температур - например, холодильник ↔ производственный участок

Практические советы

• При использовании в зимний период - храните металлорукав Р3-ЦПнг-LS 100 мм в тепле перед монтажом
• Для удобства ввода кабеля используйте смазку на основе силикона - не применяйте масла!
• Проверьте соответствие диаметра кабельного пучка внутреннему просвету 100 мм - не допускайте перегрузки
• При необходимости резки - используйте ножницы по металлу, после чего зачистите острые кромки
• Обязательно закрывайте свободные концы фитингами Fortisflex - это сохраняет IP65 и предотвращает попадание влаги
