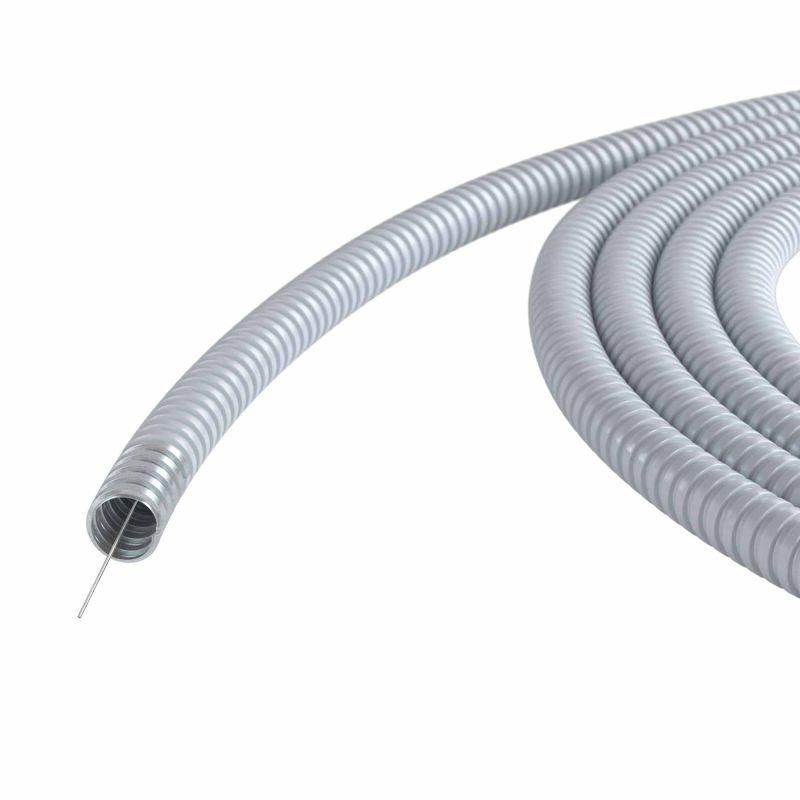

Металлорукав DN 20мм в герметичной ПВХ изоляции, Dвн 20,5 мм, Dнар 25,5, с протяжкой, 100 м, цвет серый | 6071R-020100P DKC ДКС

Металлорукав DKC (ДКС) артикул 6071r-020100p - гибкий защищённый канал из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки кабелей в сложных условиях. Стандартная длина - 100 метров в бухте, внутренний диаметр 20,5 мм позволяет пропускать провода до 18 мм2. Протяжка упрощает монтаж, а степень защиты IP66 обеспечивает надёжную герметичность.

Назначение и область применения

Металлорукав DKC 6071r-020100p используется для защиты электрических, сигнальных и телекоммуникационных кабелей в местах с повышенными требованиями к механической прочности и герметичности. Подходит для прокладки в помещениях и на улице, в агрессивных средах - на заводах, в цехах, на объектах ЖКХ, транспорта и энергетики. Особенно эффективен там, где требуется изгиб трассы под разными углами, а также где возможны воздействия масел, эмульсий, воды и пыли.

Технические характеристики

• Материал корпуса: оцинкованная сталь - устойчив к коррозии, сохраняет форму при изгибе
• Наружный диаметр: 25,5 мм
• Внутренний диаметр: 20,5 мм - позволяет пропускать кабели с внешним диаметром до 18–19 мм
• Длина: 100 м в одной бухте
• Покрытие: плотная оболочка из ПВХ - защищает от влаги, химикатов, УФ-лучей
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Температурный диапазон: от –45 C до +70 C - работает в холодных и жарких условиях
• Разрывное усилие: 1000 Н - выдерживает значительные нагрузки на растяжение
• Цвет: серый
• Гибкость: да - легко формируется под нужный угол без специальных инструментов
• Протяжка: есть - стальная проволока внутри для легкой затяжки кабеля
• Уплотнение: отсутствует - требует установки фитингов или муфт для герметизации концов

Совместимость и монтаж

Металлорукав DKC 6071r-020100p совместим со стандартными фитингами и зажимами для металлорукавов с наружным диаметром 25–26 мм. Для герметизации концов необходимо использовать уплотнительные муфты, переходники или вводы с резьбой (например, M20x1,5 или G½"). Протяжка позволяет без лишних усилий заправить кабель через всю бухту - достаточно закрепить её на конце провода и протянуть. Гибкость позволяет прокладывать трассу даже в ограниченном пространстве, например, между оборудованием или вдоль стен. Не рекомендуется перегибать рукав радиусом менее 100 мм - это снижает срок службы.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66, что гарантирует безопасную работу в условиях повышенной влажности, пыли и агрессивных сред. Материал ПВХ не поддерживает горение и не выделяет токсичных веществ при нормальной температуре эксплуатации. Сталь имеет антикоррозийное цинковое покрытие, продлевающее срок службы. Соответствие стандартам IEC 61386-21 и EN 61386-1 подтверждает применение в промышленных системах.

Преимущества

• Высокая механическая прочность - выдерживает давление, удары, сдавливание
• Эластичность - можно прокладывать по сложному контуру без разрезания
• Защита от химических сред - ПВХ-оболочка устойчива к маслам, кислотам, щелочам
• Легкий монтаж благодаря протяжке - экономит время при прокладке длинных трасс
• Долговечность - срок службы более 15 лет при соблюдении условий эксплуатации
• Широкий температурный диапазон - подходит для холодных регионов и нагреваемых зон

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не заменяет IP67/68
• Отсутствуют уплотнения на концах - обязательна установка фитингов для предотвращения попадания влаги
• Не следует использовать в условиях частой вибрации без дополнительной фиксации - возможно усталостное разрушение
• Запрещено перегибать с радиусом меньше 100 мм - риск повреждения внутренней структуры
• Не подходит для прокладки в контакте с открытым пламенем или при температурах выше +70 C

Примеры использования

• Прокладка силового кабеля от станка к распределительному щиту в цеху с масляными брызгами
• Защита сигнальных проводов на конвейере с частыми мойками
• Подключение датчиков на открытых участках производства - вентиляция, охлаждение
• Прокладка кабелей связи в подземных коллекторах с высокой влажностью
• Монтаж освещения на холодильных установках - при температурах ниже –30 C

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава (20,5 мм) был больше суммарного диаметра всех кабелей - оптимально оставляйте 20–30% свободного пространства
• Используйте термоусадочные трубки или пластиковые вводы на концах - это повысит герметичность и исключит попадание влаги
• При прокладке длинных трасс используйте направляющие ролики - так снизится трение при затяжке кабеля
• Не допускайте перекручивания рукава во время монтажа - это может повредить протяжку
• Храните бухту в сухом месте, избегая прямого солнечного света - длительное УФ-воздействие снижает долговечность ПВХ
• Для быстрого доступа к кабелю - оставляйте запас длины в виде петли около 1–1,5 м возле точек подключения
