Металлорукав герметичный в ПВХ-изоляции, не поддерживает горение МРПИнг 16 - 87673 КВТ

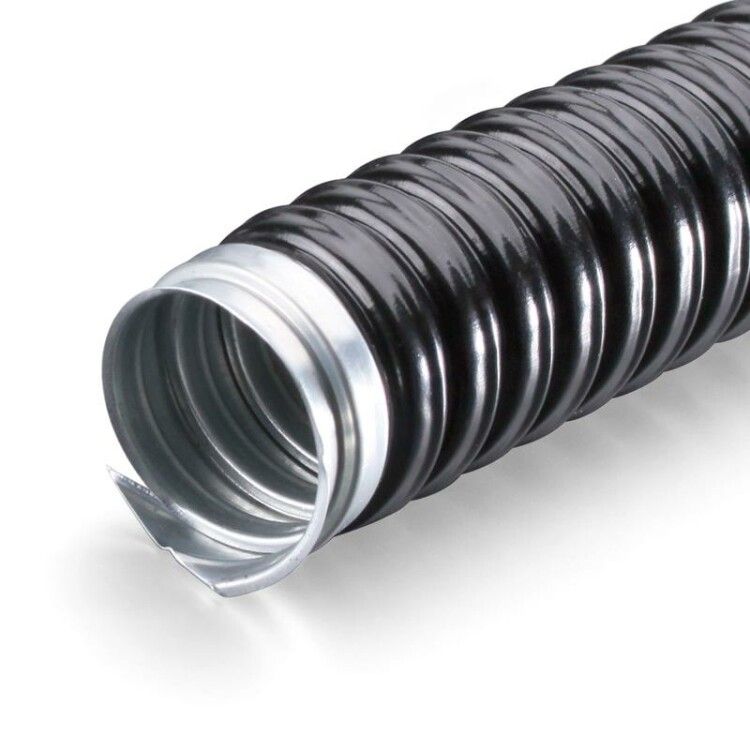

Металлорукав герметичный в ПВХ-изоляции МРПИнг 16 от Fortisflex и КВТ - это гибкая, защищённая трубка из оцинкованной стали с ПВХ-оболочкой, предназначенная для безопасной прокладки кабелей в сложных условиях: от холодных улиц до промышленных помещений с высокой запылённостью.

Назначение и область применения

Металлорукав герметичный в ПВХ-изоляции МРПИнг 16 используется для прокладки силовых и контрольных кабелей в местах, где требуется одновременная защита от механических воздействий, влаги, пыли и химических сред. Подходит как для открытой, так и для скрытой проводки.

• Прокладка кабелей в системах вентиляции, кондиционирования и отопления
• Защита проводов на производственных линиях, конвейерах, станках
• Применение в зонах с повышенной запылённостью, сыростью или перепадами температур
• Транспортировка порошкообразных и сыпучих материалов (при условии отсутствия контакта с кабелем внутри рукава)
• Наружная и внутренняя установка - благодаря устойчивости к УФ-излучению и широкому температурному диапазону

Технические характеристики

• Наружный диаметр: 18,9 мм
• Внутренний диаметр: 13,9 мм - позволяет протянуть кабели с внешним диаметром до 12–13 мм
• Материал корпуса: оцинкованная сталь - устойчива к коррозии, долговечна
• Изоляция: самозатухающий ПВХ - не поддерживает горение, сохраняет целостность при нагреве
• Степень защиты IP65: полная защита от пыли и струй воды из любого направления
• Температура эксплуатации: от –40 C до +75 C - работает даже в суровых климатических условиях
• Температура монтажа: не ниже –5 C - при более низких температурах ПВХ становится хрупким, возможны трещины
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус при постоянном изгибе
• Гибкость: высокая - легко формируется в нужную форму без специального инструмента
• Разрывное усилие: 700 Н - выдерживает значительные нагрузки на растяжение
• Длина бухты: 50 метров - удобно для крупных объектов
• Цвет: чёрный - маскирует загрязнения, устойчив к выцветанию
• Электроизоляционные свойства: ПВХ-оболочка предотвращает контакт с токоведущими частями
• Уплотнение: отсутствует - требует использования фитингов с уплотнением для герметизации концов
• Защита от ударов: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)

Совместимость и монтаж

Металлорукав герметичный в ПВХ-изоляции МРПИнг 16 совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметичного соединения обязательно используйте фитинги с резиновым уплотнителем - сам рукав уплотнения не имеет.

При монтаже соблюдайте минимальный радиус изгиба 48 мм. Не применяйте острые инструменты для резки - используйте ножницы по металлу или туборез. После резки удалите заусенцы, чтобы не повредить изоляцию кабеля при протяжке.

Безопасность и стандарты

• Соответствует требованиям IP65 и IK07 - надёжная защита от внешних факторов
• ПВХ-изоляция соответствует нормам самозатухаемости - не распространяет пламя
• Не содержит свинца и других токсичных компонентов - безопасен для использования в жилых и общественных зонах
• Электроизоляционные свойства обеспечивают защиту от поражения током при случайном контакте

Преимущества

• Высокая гибкость - позволяет прокладывать трассы с множеством поворотов без дополнительных соединителей
• Устойчивость к коррозии - оцинкованная сталь служит десятилетиями даже во влажной среде
• UV-защита - не теряет цвет и прочность под прямыми солнечными лучами
• ПВХ-оболочка не поддерживает горение - снижает риск возгорания при авариях
• Легко протягивать кабели - гладкая внутренняя поверхность минимизирует трение
• Подходит для наружной установки - не требует дополнительной защиты от осадков

Ограничения применения

• Не предназначена для прямого контакта с открытым огнём - ПВХ плавится при температуре выше 200 C
• Не рекомендуется использовать при температуре монтажа ниже –5 C - материал становится хрупким
• Отсутствие встроенного уплотнения - необходимо применять фитинги с уплотнителями для достижения IP65 на концах
• Не подходит для прокладки в средах с агрессивными химикатами (например, растворители, кислоты) - ПВХ может разрушаться
• Внутренний диаметр ограничен - не подходит для кабелей с внешним диаметром более 13–14 мм

Примеры использования

• Прокладка кабелей управления между пультом и насосной станцией на улице
• Защита сигнальных проводов в цехе с частыми мойками оборудования (водяные струи, пар)
• Монтаж кабелей в системах вентиляции, где есть вибрация и перепады температур
• Прокладка питания датчиков в холодильных камерах - выдерживает –40 C
• Обвязка автоматических линий на пищевых производствах - легко моется, не впитывает грязь

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава больше на 1–2 мм, чем внешний диаметр вашего кабеля - это упростит протяжку
• Для длинных участков используйте лебёдку или шнур-тягач - не тяните кабель вручную через весь 50-метровый отрезок
• На концах всегда устанавливайте фитинги Fortisflex с уплотнением - иначе IP65 будет нарушен
• При работе зимой согрейте бухту до комнатной температуры хотя бы за час до начала работ
• Не перегибайте рукав резко - превышение радиуса изгиба 48 мм может вызвать микротрещины в ПВХ
• При необходимости резки - используйте только ножницы по металлу; после резки зачистите край напильником
