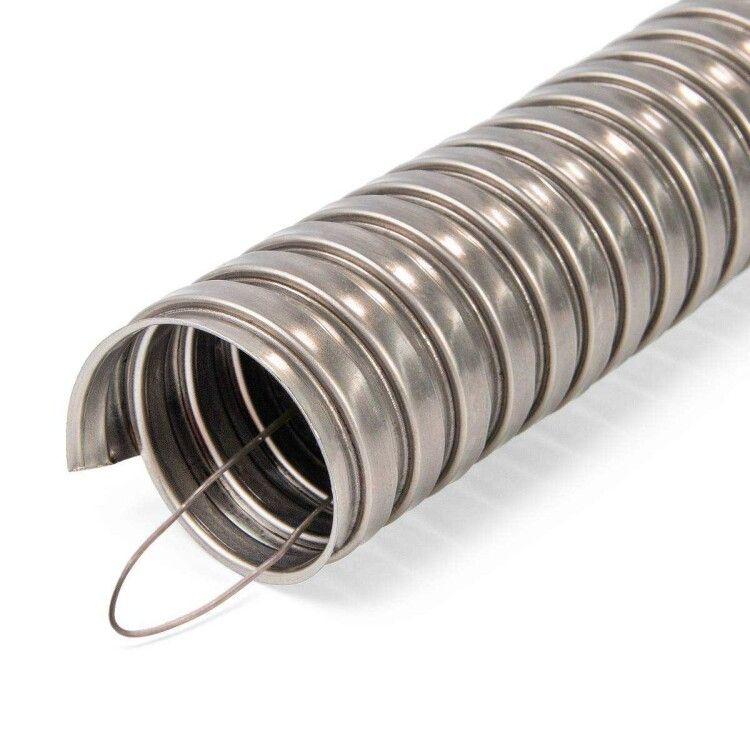

Металлорукав из нерж. стали МР (INOX) 18 с протяжкой (уп.50м) Fortisflex 83662 КВТ

Металлорукав из нержавеющей стали МР INOX 18 с протяжкой от Fortisflex - гибкая металлическая защитная оболочка для прокладки кабелей и проводов в агрессивных средах, где важна прочность, коррозионная стойкость и надёжная герметизация. Артикул 83662 подходит для монтажа в условиях высоких температур, влажности и механических нагрузок.

Назначение и область применения

Металлорукав из нержавеющей стали МР INOX 18 с протяжкой предназначен для защиты кабельных трасс от механических повреждений, химических воздействий и внешних факторов. Подходит как для открытой, так и для скрытой прокладки внутри помещений и на улице. Особенно эффективен там, где есть риск контакта с водой, маслом, кислотами, солями или агрессивными парами.

• Подвижные системы: конвейеры, роботизированные модули, транспортеры
• Судостроение и морская техника: корпуса, шлюзы, оборудование на открытом воздухе
• Автомобильная промышленность: участки с постоянным воздействием смазочных материалов
• Объекты с повышенной влажностью: пищевые цеха, мойки, холодильные камеры
• Промышленные зоны с агрессивной химической средой

Технические характеристики

• Наружный диаметр: 20,6 мм - позволяет пропускать кабели до 12–14 мм в диаметре (с учётом запаса)
• Материал: нержавеющая сталь - устойчива к коррозии, окислению и большинству химикатов
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температура эксплуатации: от –80 C до +538 C - выдерживает экстремальные перепады, включая cryogenic и термические процессы
• Разрывное усилие: 600 Н - способен выдерживать значительную осевую нагрузку без разрушения
• Статический радиус изгиба: 55 мм - минимальный допустимый радиус изгиба при неподвижном положении
• Импульсная ударопрочность: IK07 - защищён от ударов энергией до 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Длина бухты: 50 метров - удобно для крупных проектов, снижает количество соединений
• Электрические свойства: проводящие - требует заземления при использовании в системах с потенциалом
• Наличие протяжки: да - встроенный стальной трос для легкой затяжки кабелей
• Цвет: металлик - естественный цвет нержавеющей стали, без покрытия
• Уплотнение: отсутствует - требуется использование фитингов с уплотнением для герметичности

Совместимость и монтаж

Металлорукав из нержавеющей стали МР INOX 18 с протяжкой совместим с фитингами Fortisflex серии INOX, включая ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметизации необходимо использовать комплектные уплотнители - сам рукав не имеет уплотнения.

При монтаже важно соблюдать минимальный статический радиус изгиба 55 мм - меньший радиус вызывает деформацию спирали и снижение прочности. Протяжка позволяет легко втянуть кабель через всю длину рукава без дополнительных инструментов. Рекомендуется закреплять рукав каждые 1–1,5 метра при горизонтальной прокладке и через каждый метр при вертикальной.

Безопасность и стандарты

Металлорукав соответствует требованиям IP65 и IK07, что гарантирует безопасную работу в условиях пыли, брызг воды и механических ударов. Электрическая проводимость материала требует обязательного заземления при использовании в сетях переменного тока или рядом с источниками напряжения. Отсутствие изоляционного слоя делает его непригодным для прокладки в местах с риском случайного контакта с токоведущими частями без дополнительной изоляции.

Преимущества

• Высокая стойкость к коррозии благодаря материалу из нержавеющей стали - срок службы значительно выше, чем у обычных металлорукавов
• Широкий диапазон рабочих температур - подходит для криогенных и высокотемпературных процессов
• Встроенная протяжка ускоряет монтаж и исключает необходимость вручную продевать кабель
• Устойчивость к UV-излучению, бензину, маслам, кислотам и щелочам - идеален для промышленных и морских условий
• Максимальная гибкость - позволяет проходить сложные маршруты без жестких переходов

Ограничения применения

• Не является электроизолятором - нельзя применять без заземления и вне изолирующих контуров
• Отсутствие уплотнения - требует обязательного использования фитингов с уплотнительными кольцами для герметичности
• Не рекомендован для прокладки в местах с постоянным динамическим изгибом - статический радиус изгиба 55 мм не предполагает частых движений
• При температурах ниже –80 C возможна потеря пластичности - проверьте условия эксплуатации в криогенной среде
• Не предназначена для прямого контакта с острыми кромками - может повредить стенки рукава

Примеры использования

• На судне: защита кабелей управления двигателями в районе машинного отделения - устойчив к солёной воде и вибрациям
• На автозаводе: прокладка сигнальных кабелей между перемещаемыми роботами - выдерживает масло, грязь и удары
• В пищевой промышленности: организация проводки в зонах мойки оборудования - не боится пара, моющих средств и влажности
• В химическом цехе: защита кабелей от насосов, работающих с разбавленными кислотами - сохраняет целостность даже после длительного контакта

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен позволять свободно проходить кабелю с запасом 10–15%
• Используйте только совместимые фитинги Fortisflex - другие производители могут не обеспечить герметичность или механическую совместимость
• При прокладке длинных трасс используйте несколько точек крепления - избежите провисания и перегрузки на концах
• Заземляйте металлорукав через специальный контактный зажим - это обязательно для безопасности и работы в электромагнитных полях
• Не применяйте в качестве основной изоляции - всегда комбинируйте с кабелем, имеющим собственную изоляцию
• Храните бухты в сухом месте - хотя сталь не ржавеет, влага может попасть внутрь и повредить кабель при последующей прокладке
