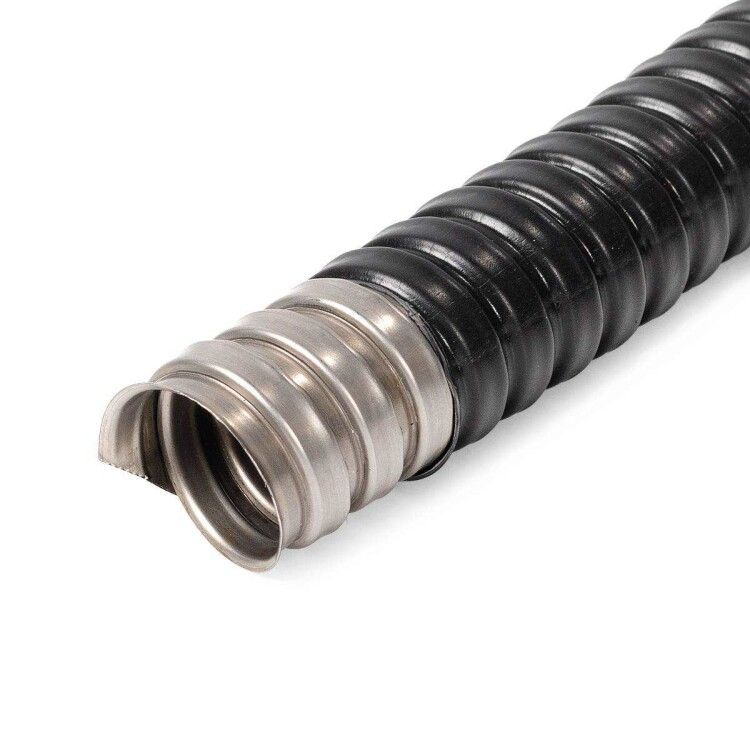

Металлорукав из нерж. стали МРПИнг (INOX) 12 без протяжки | 83713 Fortisflex КВТ

Металлорукав из нержавеющей стали МРПИнг (INOX, ГСИ, ГСИ-н, ГСИ(н)) 12 от Fortisflex и КВТ предназначен для защиты кабелей и проводов в условиях высокой влажности, агрессивной среды и механических нагрузок. Его прочная конструкция из нержавеющей стали с ПВХ-оплеткой обеспечивает надежную герметизацию и долговечность даже в экстремальных условиях.

Назначение и область применения

Металлорукав из нержавеющей стали МРПИнг (INOX, ГСИ, ГСИ-н, ГСИ(н)) 12 используется для прокладки силовых и слаботочных кабелей в местах, где требуется защита от воды, пыли, химических веществ и ударов. Подходит для открытой и скрытой проводки внутри помещений и на улице. Особенно эффективен в зонах с повышенной влажностью - например, на пищевых предприятиях, в рыбоперерабатывающих цехах, на судах, в системах орошения и на объектах морского климата.

Технические характеристики

• Тип: металлорукав из нержавеющей стали
• Наружный диаметр: 16 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал оплетки: самозатухающий ПВХ пластикат - не поддерживает горение
• Цвет: черный
• Температурный диапазон эксплуатации: от –40 C до +75 C
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким
• Статический радиус изгиба: 40 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Разрывное усилие: 400 Н - выдерживает значительные осевые нагрузки
• Ударопрочность: IK07 - защищен от ударов энергией до 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Длина бухты: 100 метров
• Электроизоляция: да - предотвращает контакт между металлической оплеткой и токоведущими жилами
• Уплотнение: отсутствует - требует дополнительной герметизации при соединении с фитингами
• Сертификация: одобрен для UL - соответствует требованиям американских норм безопасности

Совместимость и монтаж

Металлорукав из нержавеющей стали МРПИнг (INOX, ГСИ, ГСИ-н, ГСИ(н)) 12 совместим с фитингами и муфтами, имеющими наружный диаметр 16 мм. Поскольку уплотнение в комплект не входит, необходимо использовать специальные герметичные переходники или термоусадочные трубки для обеспечения целостности степени защиты IP65. При монтаже соблюдайте минимальный радиус изгиба - 40 мм. Перегибы и резкие изломы снижают срок службы и нарушают герметичность. Для работы в холодную погоду (ниже –5 C) рукав следует прогревать перед изгибом.

Безопасность и стандарты

• Соответствует стандарту UL - сертифицирован для использования в США и странах, признающих эти нормы
• ПВХ-оплетка самозатухающая - не распространяет пламя при возгорании
• Защита от поражения электрическим током достигается благодаря изолирующей прослойке между проводниками и металлической конструкцией
• Не содержит свинца и других запрещённых токсичных веществ

Преимущества

• Высокая коррозионная стойкость - нержавеющая сталь не ржавеет даже в морском воздухе
• Устойчивость к УФ-излучению - не трескается и не выцветает на солнце
• Химическая стойкость - переносит воздействие бензина, масел, разбавленных кислот и щелочей
• Гибкость - позволяет прокладывать трассы с множеством поворотов без дополнительных соединителей
• Механическая прочность - выдерживает давление, сдавливание и случайные удары (IK07)
• Подходит для длительной эксплуатации в агрессивных средах - продлевает срок службы кабелей

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Запрещена работа при температуре ниже –5 C во время монтажа - риск растрескивания ПВХ-оплетки
• Отсутствие встроенного уплотнения требует обязательного использования внешних герметизирующих элементов
• Не рекомендован для участков с частыми динамическими изгибами - статический радиус изгиба 40 мм не подходит для постоянно движущихся механизмов
• Не является заменителем кабельного канала - не рассчитан на массовое заполнение большого количества проводов

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Защита кабелей питания насосов и клапанов в водопроводных станциях
• Монтаж сигнализационных линий на причалах и морских платформах
• Прокладка кабелей в цехах с мойкой оборудования под давлением
• Использование в системах автоматизации на объектах с высокой влажностью - теплицы, мясокомбинаты, лаборатории

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля внутреннему проходу - не перегружайте рукав более чем на 40–50% от объема
• Для герметизации используйте фитинги с резиновыми уплотнителями и затягивайте их равномерно - переусиливать нельзя
• При прокладке длинных трасс делайте компенсационные петли - металлорукав расширяется при нагреве
• Храните бухты в сухом месте при температуре выше 0 C - избегайте заморозки ПВХ-покрытия
• При необходимости резки используйте ножницы по металлу - не применяйте болгарку, чтобы не повредить внутреннюю структуру
