Металлорукав из оцинкованной стали с хлобчатобумажным уплотнением РЗ-ЦХ-16 - 87707 КВТ

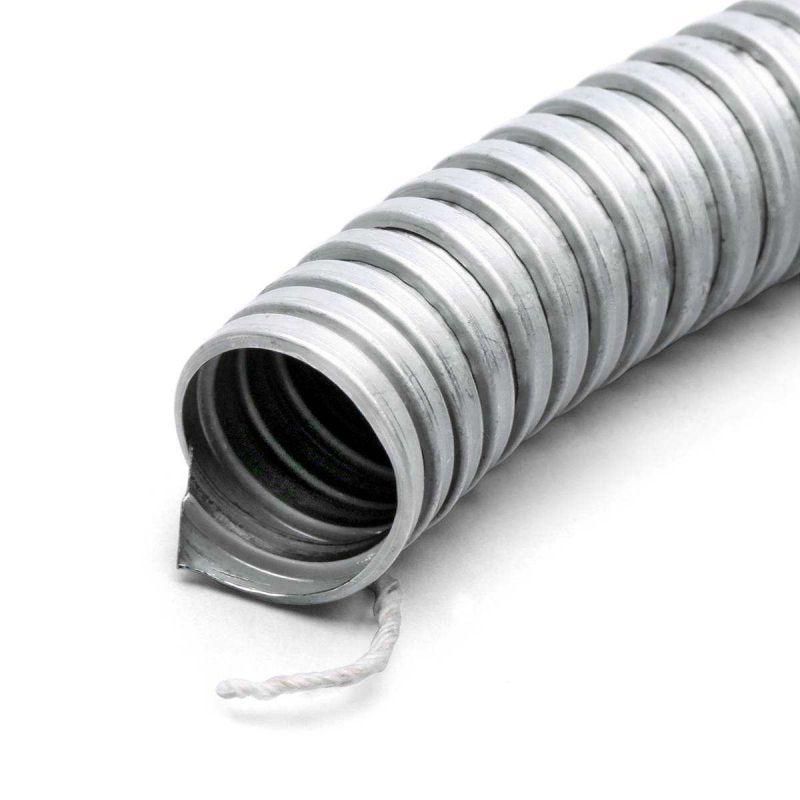

Металлорукав РЗ-ЦХ 16 от Fortisflex - гибкий металлический рукав с оцинкованной стальной оплеткой и проводящими свойствами, предназначенный для защиты кабелей и проводов в условиях механических нагрузок и агрессивной среды. Артикул 87707 подходит для прокладки в помещениях и на улице, совместим с фитингами Fortisflex.

Назначение и область применения

Металлорукав РЗ-ЦХ 16 используется для защиты электрических кабелей и проводов от механических повреждений, вибраций и внешних воздействий. Подходит для скрытой и открытой прокладки в промышленных объектах, на станках, конвейерах, в распределительных щитах и наружных установках. Применяется там, где требуется надежная защита при наличии контакта с маслом, бензином, разбавленными кислотами и щелочами.

Технические характеристики

• Наружный диаметр: 18,9 мм
• Внутренний диаметр: 13,9 мм - позволяет пропускать кабели до 12–13 мм в диаметре
• Материал: оцинкованная стальная лента - устойчива к коррозии
• Разрывное усилие: 450 Н - выдерживает значительную тянущую нагрузку
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Температурный диапазон: от –40 C до +120 C - работает в холодных и нагреваемых зонах
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус при статической укладке
• Длина бухты: 50 метров - удобна для закупок на крупные проекты
• Электрические характеристики: проводящие свойства - обеспечивает эквипотенциальное соединение при правильном заземлении
• Уплотнение: хлопчатобумажная нить - герметизирует концы рукава, предотвращает попадание пыли
• С протяжкой: да - внутри есть стальная проволока для легкой затяжки кабелей
• Цвет: металлик - визуально отличается от пластиковых аналогов
• Обшивка: отсутствует - снижает вес и стоимость, но требует осторожности при монтаже

Совместимость и монтаж

Металлорукав РЗ-ЦХ 16 совместим с фитингами Fortisflex серий: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для монтажа используйте соответствующие зажимы и переходники. Гибкость позволяет выполнять повороты под углом до 180° без потери целостности. Протяжка внутри упрощает заправку кабелей - достаточно зацепить жилу и протянуть через весь участок. Учитывайте посадочный диаметр 13,9 мм при выборе кабелей - не перегружайте рукав более чем на 60% от свободного объема.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям к защите от твердых предметов, но не гарантирует водонепроницаемость - не применяйте в местах с постоянным контактом с жидкостью. Разрывное усилие 450 Н и класс ударопрочности IK07 обеспечивают устойчивость к случайным ударам. Электропроводящая конструкция позволяет использовать металлорукав как часть системы заземления, если он правильно подключен к контуру заземления через фитинги.

Преимущества

• Высокая гибкость - легко формируется в сложные маршруты без инструментов
• Проводящие свойства - исключают необходимость отдельного заземляющего провода при правильной сборке
• Устойчивость к химическим веществам - не разрушается при контакте с маслом, бензином, разбавленными кислотами
• Наличие протяжки - экономит время при прокладке кабелей
• Широкий температурный диапазон - работает в холодных цехах и рядом с нагревательными элементами
• Оцинкованная сталь - долговечность даже в условиях повышенной влажности

Ограничения применения

• Не предназначен для использования во влажных и подводных средах - IP40 не защищает от воды
• Не рекомендован для частых динамических изгибов - возможна усталость материала при постоянной вибрации
• Отсутствие внешней обшивки делает его чувствительным к острым кромкам и абразивным поверхностям
• Не следует применять в местах с высокой плотностью пыли и волокон - хлопчатобумажное уплотнение может забиваться
• Требуется обязательное заземление для реализации проводящих свойств - без этого эффект от металлической оплетки теряется

Примеры использования

• Защита силовых кабелей на автоматизированных линиях производства
• Прокладка сигнальных проводов между станками и пультами управления
• Интеграция в распределительные шкафы с ограниченным пространством
• Подключение датчиков на конвейерах с движением и вибрацией
• Наружная прокладка в промзонах с риском механических повреждений

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше суммарного диаметра всех кабелей минимум на 20%
• Используйте только совместимые фитинги Fortisflex - другие компоненты могут нарушить герметичность и заземление
• При резке используйте ножницы по металлу - не пережимайте рукав, чтобы не деформировать спираль
• Фиксируйте концы рукава с помощью зажимов, а не просто скручивайте - так сохранится герметизация и прочность
• При использовании в системах с заземлением обязательно подсоединяйте металлорукав РЗ-ЦХ 16 к шине заземления через контактный фитинг
• Храните бухты в сухом месте - хотя материал оцинкованный, длительный контакт с влагой может вызвать белый налет
