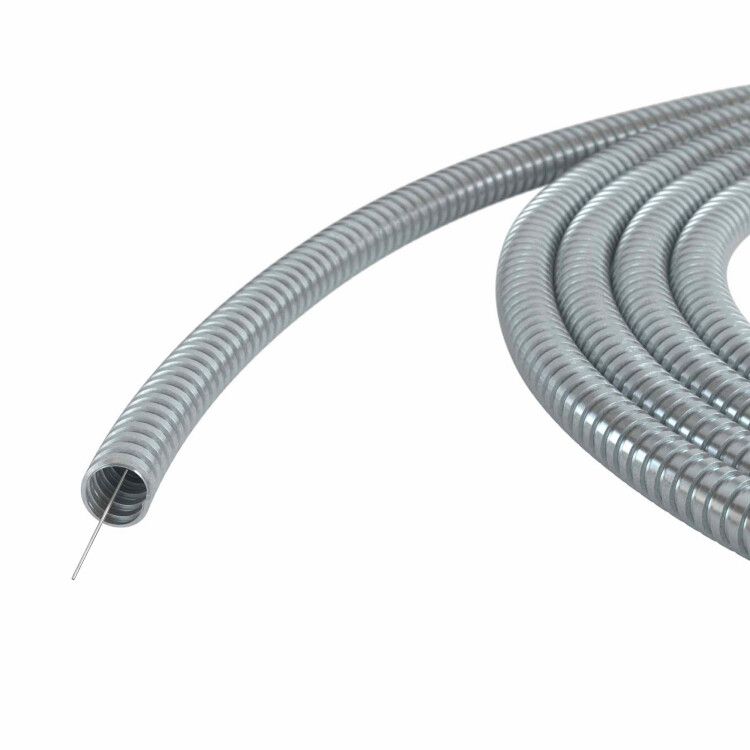

Металлорукав из оцинкованной стали с протяжкой DN 12мм, Dвн 12,0 мм, Dнар 15,0 IP40, 50м | 667R1215P DKC ДКС

Металлорукав из оцинкованной стали с протяжкой DKC (ДКС) артикул 667r1215p - это гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки. Протяжка упрощает заправку проводки, а оцинкованная сталь обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Металлорукав из оцинкованной стали с протяжкой DKC (ДКС) артикул 667r1215p предназначен для защиты электрических, слаботочных и телекоммуникационных кабелей от механических повреждений, пыли и случайного контакта. Подходит для внутренней прокладки в зданиях, на производстве, в шкафах управления, на конвейерах и станках. Гибкость позволяет прокладывать трассы с изгибами без дополнительных фитингов.

Технические характеристики

• Номинальный диаметр: 12 мм
• Внутренний диаметр: 12,0 мм
• Наружный диаметр: 15,0 мм
• Материал: оцинкованная сталь
• Наличие протяжки: да (стальная проволока внутри)
• Степень защиты: IP40 (защита от твердых предметов >1 мм, не защищен от воды)
• Разрывное усилие: 500 Н
• Температурный диапазон: от –60 C до +250 C
• Гибкость: высокая - можно изгибать вручную без инструментов
• Обшивка: отсутствует - поверхность голая, оцинкованная
• Длина: 50 метров в одной бухте

Совместимость и монтаж

Металлорукав из оцинкованной стали с протяжкой DKC (ДКС) артикул 667r1215p совместим со стандартными клеммниками, муфтами и креплениями для труб диаметром 15 мм. Для монтажа:

• Используйте протяжку для затяжки кабеля - она проходит через весь рукав и позволяет легко вытянуть провода после прокладки.
• Не перегибайте радиус меньше 80 мм - это предотвращает деформацию спирали.
• Фиксируйте рукав хомутами каждые 1–1,5 метра, особенно в вертикальных участках.
• Подбирайте кабели с внешним диаметром не более 9–10 мм, чтобы сохранить свободный просвет для теплоотвода и будущего обслуживания.

Безопасность и стандарты

Степень защиты IP40 означает, что металлорукав защищён от попадания твёрдых объектов размером более 1 мм (например, отверток, проволоки), но не защищён от влаги. Не используйте в сырых помещениях, на улице или там, где возможен контакт с водой. Соответствует требованиям к механической защите кабельных трасс согласно ГОСТ Р 50571 и IEC 61386.

Преимущества

• Высокая прочность на сдавливание и растяжение - выдерживает нагрузки при монтаже и эксплуатации.
• Протяжка снижает время установки кабелей в 3–5 раз по сравнению с обычными рукавами без протяжки.
• Оцинкованное покрытие замедляет коррозию в помещении с нормальной влажностью.
• Широкий температурный диапазон позволяет применять в холодильных камерах и рядом с нагревательными элементами.
• Гибкость исключает необходимость в комплектующих для поворотов - экономит место и стоимость сборки.

Ограничения применения

• Не предназначен для открытой прокладки на улице - IP40 не защищает от влаги и осадков.
• Не рекомендован для мест с постоянным воздействием масел, кислот или щелочей - оцинковка может разрушаться.
• Запрещено использовать как несущую конструкцию - он не рассчитан на вес оборудования, только на защиту кабелей.
• Не подходит для кабелей с большим количеством жил и крупным внешним диаметром - риск перегрева и трудностей с протяжкой.

Примеры использования

• Защита силовых кабелей от двигателя к частотному преобразователю на заводе.
• Прокладка сигнальных проводов между датчиками и контроллером на конвейере.
• Укладка Ethernet-кабелей в серверном шкафу с ограниченным пространством.
• Монтаж термопар и датчиков в печях и сушильных камерах благодаря широкому температурному диапазону.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 12 мм соответствует суммарному сечению кабелей - лучше оставлять 30% свободного объема.
• Если требуется несколько ответвлений - используйте переходники с резьбой или муфты, а не резку рукава - это нарушает целостность протяжки.
• При работе в пыльных цехах регулярно проверяйте состояние протяжки - она может забиваться, что усложнит последующую замену кабеля.
• Для длинных трасс (>30 м) рекомендуется использовать два человека: один тянет протяжку, второй направляет рукав.
• Храните бухту в сухом месте - даже оцинкованная сталь может начать окисляться при длительном контакте с влагой.
