Металлорукав Р3-Н 38 (25 м/уп.) | zeta44809 ГОФРОМАТИК ЗЭТА

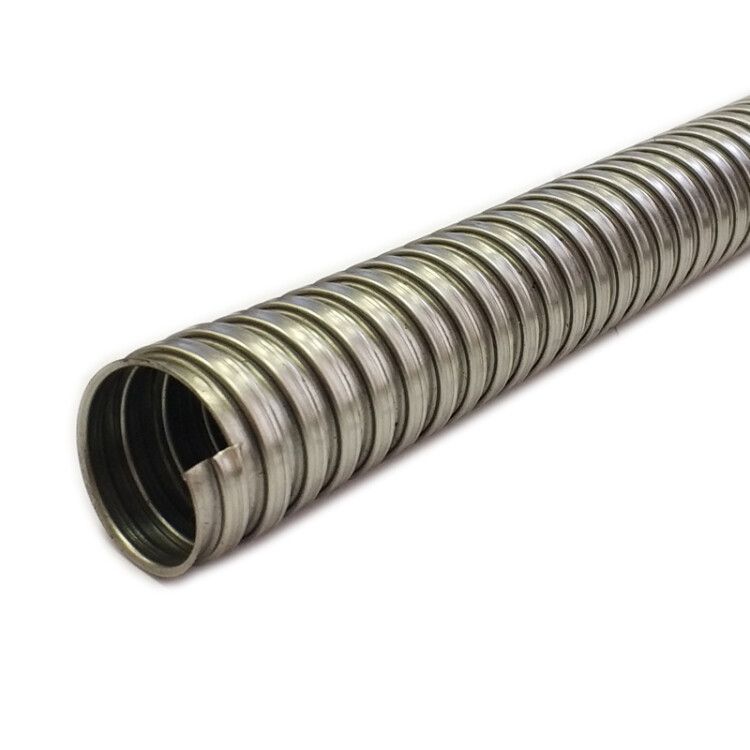

Металлорукав Р3-Н 38 мм (25 метров в упаковке) от ЗЭТА Новосибирск - гибкая металлическая защитная оболочка из нержавеющей стали, предназначенная для прокладки кабелей и проводов в агрессивных и высокотемпературных средах. Подходит для промышленного оборудования, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Металлорукав Р3-Н 38 мм используется для защиты кабельных линий от механических повреждений, перегрева, воздействия химических веществ и влаги. Применяется в условиях с повышенной влажностью, температурными колебаниями и агрессивной средой - например, на пищевых, химических производствах, в судостроении, на объектах с морским климатом. Также подходит для открытой и скрытой прокладки в помещениях и на улице.

Технические характеристики

• Тип: металлорукав Р3-Н - спирально-навитая трубка из нержавеющей стали
• Наружный диаметр: 40,4 мм
• Внутренний диаметр: 36,4 мм - позволяет протянуть кабели до 36 мм в диаметре
• Материал: нержавеющая сталь - устойчива к коррозии, кислотам, щелочам
• Длина бухты: 25 метров - одна упаковка
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не от воды
• Температурный диапазон: от –45 C до +700 C - выдерживает экстремальные нагревы и холод
• Статический радиус изгиба: 114 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Разрывное усилие: 250 Н - способен выдерживать нагрузку до 25 кг при растяжении
• Покрытие: без антикоррозийного или декоративного покрытия - поверхность матовая серая
• Уплотнение: отсутствует - требует установки соединителей с уплотнением для герметичности
• Цвет: серый

Совместимость и монтаж

Металлорукав Р3-Н 38 мм совместим с фитингами и муфтами, рассчитанными на наружный диаметр 40–41 мм. Для герметизации необходимо использовать комплектующие с резиновыми или силиконовыми уплотнениями - сам рукав не имеет уплотнения. Монтаж выполняется путём протяжки кабеля через внутреннюю полость. Гибкость позволяет прокладывать его по сложному маршруту, но изгиб должен соблюдать минимальный радиус 114 мм - иначе возможна деформация спирали. Крепление осуществляется с помощью хомутов или крепёжных планок.

Безопасность и стандарты

Изделие соответствует требованиям к применению в промышленной среде, но не имеет сертификата взрывозащиты. Не рекомендовано для использования во взрывоопасных зонах без дополнительной защиты. Температурный предел +700 C обеспечивает безопасную работу рядом с горячими поверхностями, однако прямой контакт с открытым пламенем недопустим.

Преимущества

• Высокая устойчивость к коррозии благодаря материалу - нержавеющая сталь
• Широкий рабочий температурный диапазон - подходит для печей, сушилок, холодильных камер
• Не боится химически активных сред - идеален для пищевого и химического производства
• Гибкость и прочность позволяют легко адаптировать маршрут прокладки
• Длительный срок службы - не теряет форму и целостность даже после многократных изгибов

Ограничения применения

• IP40 не обеспечивает защиту от воды - нельзя использовать в местах с постоянным контактом с жидкостью без дополнительной герметизации
• Отсутствие уплотнения требует обязательного использования фитингов с уплотнителем
• Не предназначена для частого динамического изгиба - максимальный радиус изгиба 114 мм действует только при статическом положении; при движении требуется больший радиус
• Не подходит для прокладки в зонах с риском возгорания - не является огнеупорным материалом, хотя выдерживает высокую температуру

Примеры использования

• Защита силовых кабелей на конвейерах в пищевой промышленности
• Прокладка проводов в системах тепловой обработки (печи, сушилки)
• Обвязка трубопроводов и насосов в химзаводах
• Кабельная защита на морских платформах и судах
• Подключение датчиков и исполнительных механизмов в агрессивных средах

Практические советы

• Перед монтажом проверьте внутренний диаметр 36,4 мм - он должен свободно вместить внешний диаметр вашего кабеля с запасом 2–3 мм
• Для длинных участков используйте направляющие ролики - так снижается риск перегиба и повреждения спирали
• При необходимости герметизации применяйте фланцевые или резьбовые переходники с уплотнением IP65/IP67
• Не перетягивайте хомуты - они могут деформировать стенки рукава и снизить его прочность
• Храните бухту в сухом месте - хоть сталь не ржавеет, грязь и песок внутри могут затруднить протяжку кабеля
• Металлорукав Р3-Н 38 мм от ЗЭТА Новосибирск и других производителей (ГОФРОМАТИК, ЗЭТАРУС) имеют одинаковые параметры - можно заменять между собой при наличии совпадения по размерам
