Н УХЛ1 (100м/уп) | PR.08150 Промрукав Металлорукав Р3-ПР-Ц-15 1100 Строитель

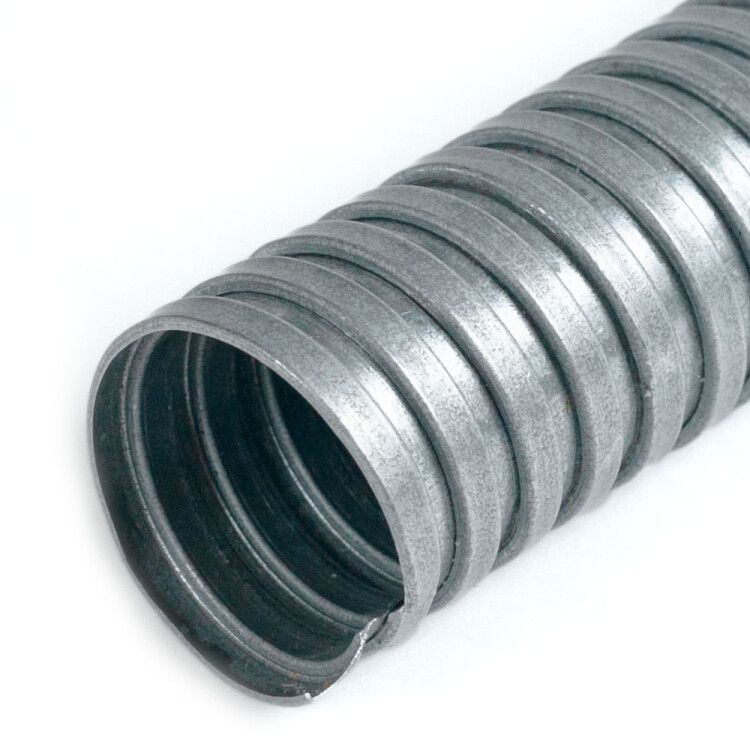

Металлорукав Р3-ПР-Ц-15 1100 Н УХЛ1 (100м) от бренда ПРОМРУКАВ - гибкий металлический рукав с оцинкованным покрытием, предназначенный для защиты кабелей и шлангов от механических нагрузок и внешних воздействий. Артикул pr.08150 подходит для прокладки в условиях широкого температурного диапазона, включая суровые климатические зоны.

Назначение и область применения

Металлорукав Р3-ПР-Ц-15 1100 Н УХЛ1 (100м) используется для защиты изолированных проводов, силовых и контрольных кабелей, а также резиновых и пластиковых шлангов от ударов, перетирания, истирания и воздействия твердых частиц. Подходит для прокладки в производственных помещениях, на станках, конвейерах, в системах автоматизации и на открытых участках с высокой степенью запыленности. Климатическое исполнение УХЛ1 позволяет применять его в холодных регионах и неотапливаемых зонах.

Технические характеристики

• Номинальный диаметр: 15 мм - внутренний проход для прокладки кабелей и шлангов.
• Наружный диаметр: 19,2 мм - определяет требуемые зазоры при монтаже в каналах и креплениях.
• Материал: сталь с оцинкованным покрытием - обеспечивает коррозионную стойкость в условиях повышенной влажности и химически активной среды.
• Температура эксплуатации: от –60 C до +300 C - выдерживает экстремальные условия, включая нагрев от оборудования и зимние морозы.
• Разрывное усилие: 250 Н - способен выдерживать значительные осевые нагрузки без разрыва.
• Степень защиты IP42: защищает от твердых предметов больше 1 мм и вертикально капающей воды - не герметичен, не рассчитан на погружение или прямой поток жидкости.
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус изгиба при фиксированном положении.
• Гибкость: эластичный и податливый - легко формируется в нужную форму без специальных инструментов.
• Уплотнение: отсутствует - требуется дополнительная герметизация на концах при необходимости защиты от влаги.
• Обшивка: отсутствует - внешняя поверхность представляет собой открытую спирально-накручивающуюся стальную ленту.
• Цвет: металлик - естественный цвет оцинкованной стали, без окраски.

Совместимость и монтаж

Металлорукав Р3-ПР-Ц-15 1100 Н УХЛ1 (100м) совместим со всеми кабелями и шлангами, имеющими наружный диаметр до 13–14 мм. Для надежного крепления используйте фитинги с внутренним диаметром 19–20 мм. Монтаж выполняется путем протяжки рукава по трассе; изгиб осуществляйте плавно, соблюдая минимум 75 мм радиуса. Концы рукава рекомендуется закрывать термоусадочными или металлическими наконечниками, чтобы предотвратить попадание пыли и влаги внутрь. Не применяйте инструменты с острыми краями - они могут повредить стенки рукава.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и имеет сертификат соответствия на климатическое исполнение УХЛ1. Отсутствие электрических характеристик указывает на то, что металлорукав не является элементом электрической цепи и не предназначен для заземления. Его функция - исключительно механическая защита. Электроизоляция должна обеспечиваться самим кабелем или дополнительными средствами.

Преимущества

• Высокая прочность на растяжение и сдавливание благодаря стальной конструкции.
• Широкий температурный диапазон - работает даже в печных зонах и на морозе.
• Оцинкованное покрытие продлевает срок службы в агрессивных средах.
• Гибкость позволяет прокладывать трассы сложной формы без жестких переходов.
• Длина 100 метров снижает количество стыков и ускоряет монтаж на крупных объектах.

Ограничения применения

• Не подходит для мест с постоянным контактом с водой, маслом или химическими растворами - отсутствует герметизация.
• IP42 недостаточно для помещений с частым мытьем или высокой влажностью - требуется дополнительная защита концов.
• Не используется как заземляющий проводник - не имеет электрической проводимости, гарантированной для этой цели.
• Запрещено перегибать радиусом менее 75 мм - риск деформации и потери целостности.
• Не рекомендован для наружной прокладки под открытым небом без дополнительной защиты от УФ-лучей - оцинковка со временем может выгореть.

Примеры использования

• Защита кабелей управления на станках ЧПУ в цехах с металлообработкой.
• Прокладка сигнальных проводов между датчиками и контроллерами на конвейерных линиях.
• Монтаж воздушных и гидравлических шлангов в холодильных установках при температурах ниже –40 C.
• Защита проводов в тепловых камерах и печах с температурой до 250 C.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен свободно вместить максимальный наружный диаметр кабеля с запасом 1–2 мм.
• При использовании нескольких рукавов на одной трассе оставляйте расстояние между ними не менее 50 мм для теплоотвода и доступа.
• Для длительной эксплуатации в сырых помещениях после монтажа заделайте концы герметиком или наденьте резиновые колпачки.
• Не затягивайте крепления слишком сильно - это может сплющить трубку и нарушить проходимость кабеля.
• Артикул pr.08150 - один из самых популярных в линейке ПРОМРУКАВ для промышленных задач. Храните остатки бухты в сухом месте - влага снижает эффективность оцинковки.
